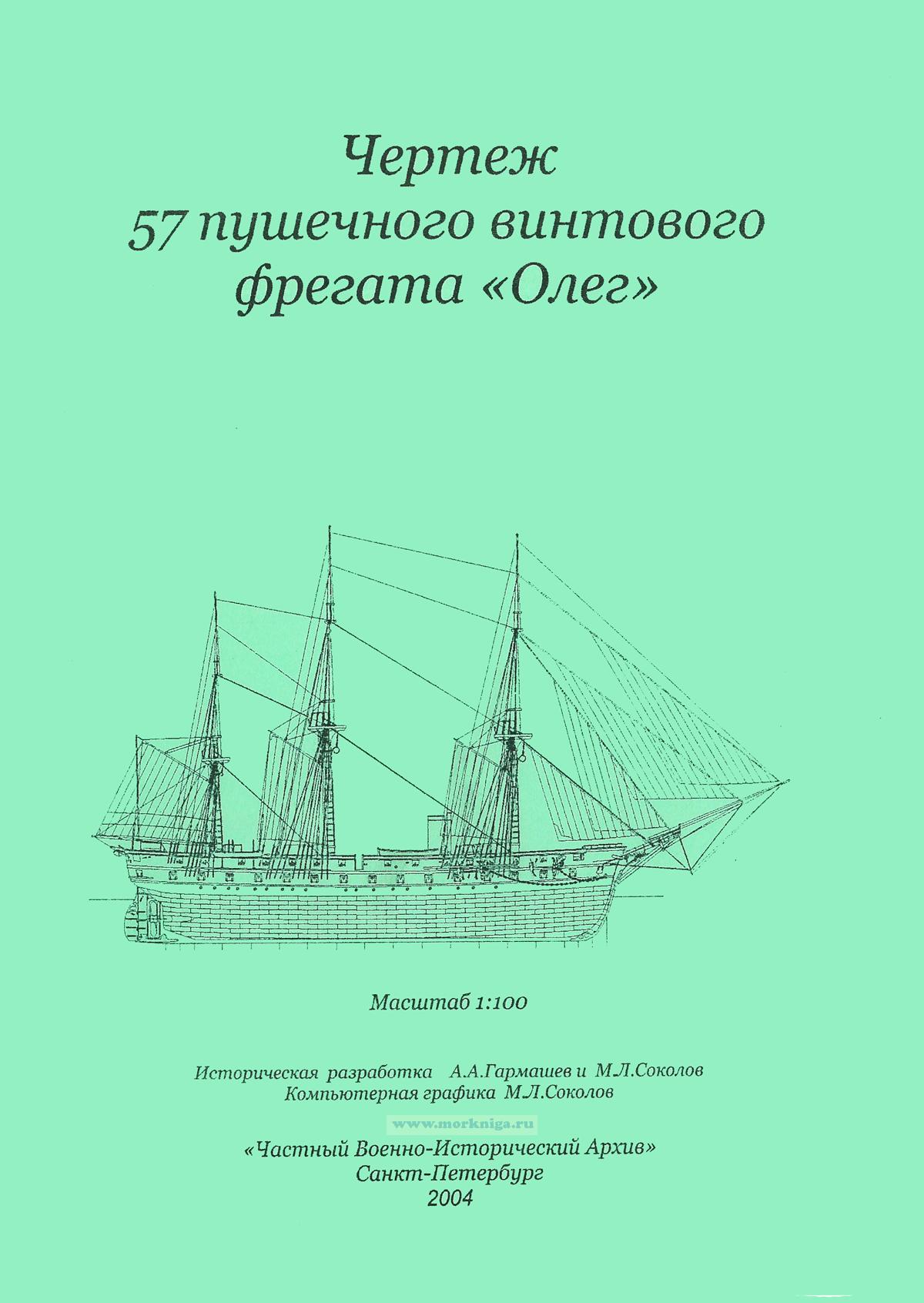

Чертежи 57 пушечного винтового фрегата "Олег" (масштаб 1:100)

Океанские парусно-винтовые корабли русского флота сочетали в себе мощное артиллерийское вооружение, паровую машину и значительную численность экипажа. Развитое парусное вооружение таких кораблей позволяло им использовать ветер не расходуя уголь при длительных океанских переходах, применяя машину только для боя и погони за неприятелем. Таким образом, дальность плавания кораблей этого класса была практически неограниченна между тем, как броненосные корабли вероятного противника не могли далеко удаляться от угольных баз и требовали специально оборудованных стоянок для ремонта.
Одним из них являлся заложенный 29.01.1858г. в Кронштадте 57 пушечный фрегат "ОЛЕГ". Полковник Шоунбург спроектировал и построил фрегат за два года. Корабль имел набор из курляндского дуба, обшивку выполнили лиственницей. Набор и внутренняя обшивка были дополнительно связаны диагональными перекрестными металлическими ридерсами. Весь набор фрегата скреплялся медными болтами, днище покрыли медной обшивкой, а штевни, киль и руль укрепили накладками кованой меди.
В итоге флот получил превосходный корабль с мощнейшим вооружением и прочнейшим корпусом, который был немедленно отправлен в Средиземное море в 1861г.
Чертеж состоит из 16 листов формата А3

Масштаб: 1:100
