Подводная лодка А-5 (бумажная модель)

Перед тем как приступить к сборке модели необходимо внимательно изучить рисунки, поясняющие сборку. Не спешите сразу браться за ножницы, внимательно ознакомьтесь с деталями и их положением на листах.
Из инструментов вам понадобится следующее: ножницы, остро заточенный нож, пинцет для работы с мелкими деталями, клей. Из дополнительных материалов потребуются картон, толщиной 0.5мм и 1мм, шелковая нить, проволока, краски.
Сборка модели начинается со склеивания каркаса. Детали А1-А2, В1-В2, С1-С2, W1-W18 и склейки D наклеить на картон, толщиной 1мм. Перед склеиванием, детали Al, A2, Bl, CI, C2 следует сточить по виду, как показано на рисунке. Не забудьте в детали А1 сделать отверстие. Затем с помощью склеек D соединить между собой детали А1 и А2, В1 и В2, С1 и С2 правая с правой, левая с левой.

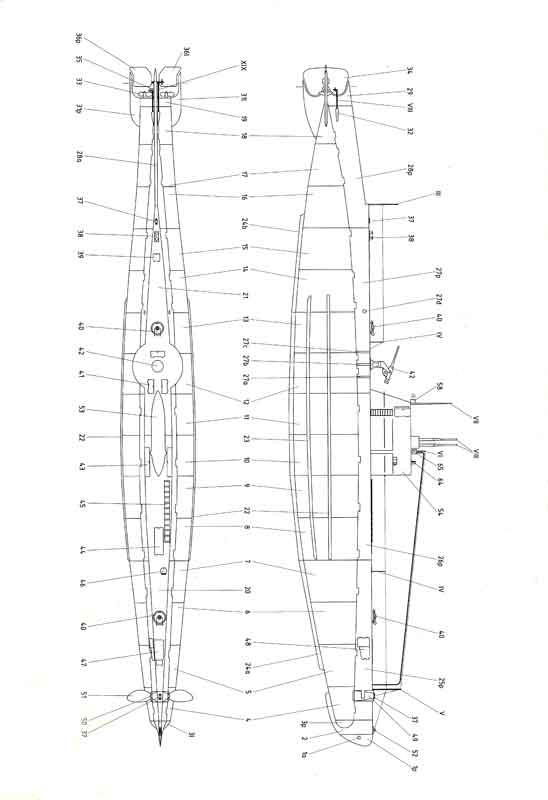

Следующий этап - наклейка палубы (20,21). Перед обшивкой корпуса, на шпангоуты можно наклеить полоски бумаги, толщиной 3..4 мм. Далее следует наклеить обшивку (1-19). Обшивку лучше клеить в следующей последовательности: 4, 31, Зр, 2, 11, 1р, 5, 6.. 19. Перед тем как клеить борта, с внутренней стороны детали 27 необходимо наклеить деталь 27d и после этого наклеить борта (25-29). После того как корпус будет готов, его можно прогрунтовать, обработать наждачной бумагой и покрасить.
Сборка винтов и рулевого механизма показана на рисунке. Здесь следует отметить следующее: Сначала собирается и устанавливается руль поворота. Затем склеиваются рули глубины и скрепляются между собой с помощью детали 36, которая проходит в отверстии руля поворота.
Монтаж надстроек начинается с изготовления рубки. Она изготавливается отдельно и в готовом виде наклеивается на корпус. Из деталей 53 собирается каркас, наклеивается палуба 57. После чего собираются фонари (59-60). Когда фонари будут приклеены на свое место, наклеивается обшивка 54.
Изготовление пушки 42, люков 40, рулевой колонки 64 показано на рисунках.
Детали обозначенные римскими цифрами изображены в масштабе 1:1, их можно изготовить из проволоки, дерева или пластмассы.
После завершения постройки можно изготовить подставку для вашей модели, которую каждый моделист может сделать на свой вкус.
