Габаритный размер: 31х12х18 см
Метеорологический термограф предназначен для регистрации во времени изменений температуры воздуха в наземных условиях и изготавливается для нужд народного хозяйства и экспорта.
Термограф выполнен в недельном климатическом исполнении, т.е продолжительность одного оборота барабана часового механизма - неделя.

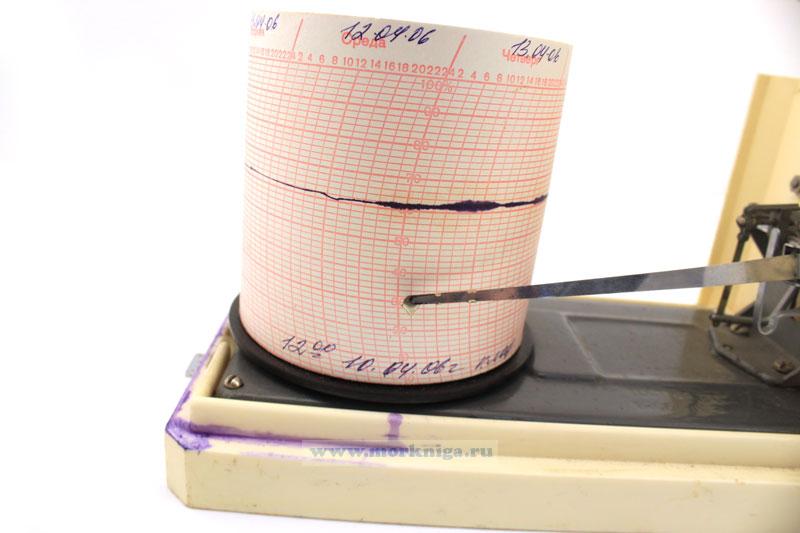

Принцип действия термографа основан на свойстве биметаллической пластинки изменять радиус изгиба с изменением температуры воздуха. Деформация пластинки с помощью передаточного механизма преобразуется в перемещение стрелки с пером по диаграммной ленте, закрепленной на барабане часового механизма. Вращение барабана осуществляется часовым механизмом. Термограф имеет приспособление, с помощью которого на диаграммной ленте пером стрелки можно делать отметки времени записи, не открывая корпуса прибора. Начальная установка пера стрелки на требуемое деление диаграммной ленты осуществляется вращением установочного винта, с помощью которого перо стрелки может перемещаться по всей высоте барабана часового механизма.
