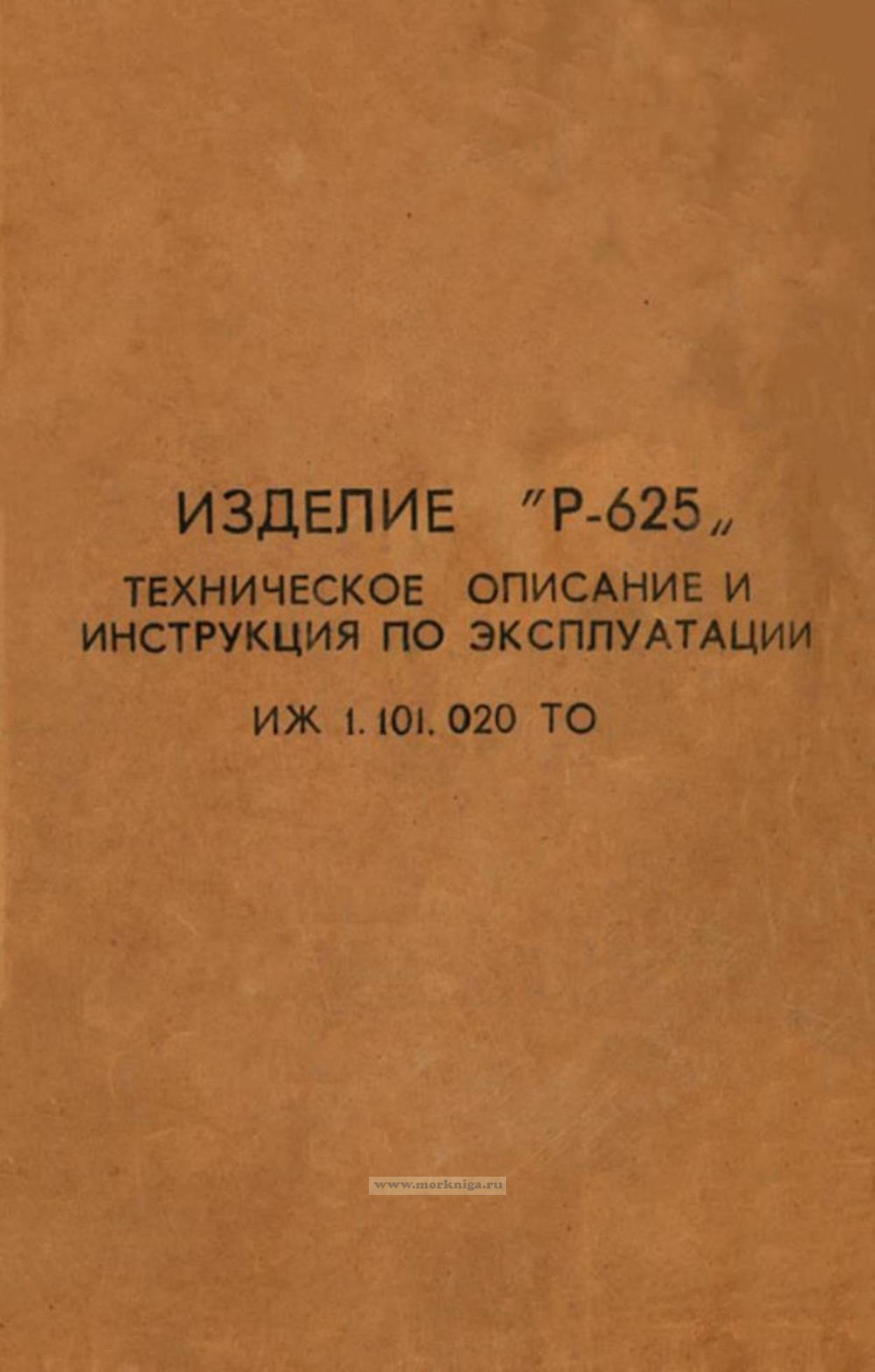

Изделие "Р-625". Техническое описание и инструкция по эксплуатации. ИЖ 1.101.020 ТО

Настоящее техническое описание предназначено для изучения устройства, принципа работы МВ-ДМВ радиостанции Р-625 обслуживающими техническими службами.
Техническое описание включает следующие разделы:
- введение;
- назначение и основные данные радиостанции;
- описание функциональной схемы;
- описание блоков радиостанции;
- конструкция радиостанции.
См. также Изделие "Р-625". Альбом электрических схем. Книга I. ИЖ 1.101.020 ОП1, Изделие "Р-625". Альбом маркировочных схем. ИЖ 1.101.020 ОП2

Содержание
Часть 1. Техническое описание радиостанции
1. Введение
2. Назначение, состав и основные данные радиостанции
2.1. Назначение радиостанции
2.2. Эксплуатационные возможности радиостанции
2.3. Основные технические данные радиостанции
2.4. Комплект радиостанции
2.5. Вес и габаритные размеры
3. Функциональная схема радиостанции
3.1. Система стабилизации частоты
3.2. Приемный тракт
3.3. Передающий тракт
3.4. Система управления
3.5. Система встроенного контроля
3.6. Система питания радиостанции
4. Синтезатор
4.1. Назначение и функциональная схема синтезатора
4.2. Применяемые логические элементы
4.3. Блок опорных частот
4.4. Высокочастотный делитель
4.5. Блок управления частотой
4.6. Фазовый детектор
5. В.Ч. блок приемника
5.1. Усилитель высокой частоты
5.2. Гетеродин
5.3. Коммутация режимов работы ВЧ блока приемника
6. Усилитель промежуточной частоты
6.1. Усилитель второй промежуточной частоты
6.2. Смеситель III
6.3. Усилитель третьей промежуточной частоты
6.4. Детектор сигнала и АРУ, УПТ
6.5. Ограничитель-дискриминатор
6.6. Коммутатор АМ-ЧМ
6.7. Подавитель шума
6.8. Система АРУ
7. Усилитель низкой частоты
7.1. УНЧ
7.2. Система АРУ УНЧ
7.3. Включение РПУ В режиме ретрансляции
7.4. Каскады согласования со спецаппаратурой
7.5. Тракт ЧТ
8. Блок коммутации
8.1. Включение радиостанции в MB диапазоне в режимах «прием» и «передача»
8.2. Включение радиостанции в поддиапазоне ДМВ1 в режимах «прием» и «передача»
8.3. Включение радиостанции в поддиапазоне ДМВ2 в режимах «прием» и «передача»
8.4. Формирование команды «Признак ДМВ»
8.5. Формирование команды «Исправно»
8.6. Инверсия ЧТ информации
9. Возбудитель
9.1. Автогенераторы возбудителя
9.2. Детекторы контроля
9.3. Смесители возбудителя
9.4. Коммутация диапазонов
9.5. Блок ФАПЧ
10. Буферный усилитель
11. Преобразователь напряжения
11.1. Автогенератор
11.2. Схема, предотвращающая насыщение магнитопровода преобразователя
11.3. Цепь +5 В
11.4. Цепь +10 В
11.5. Цепь +27 В
11.6. Цепь +44 В
11.7. Цепь -12,6 В
11.8. Схема зашиты от перенапряжений
12. Фильтр нижних частот
13. Усилитель мощности
13.1. Усилители мощности
13.2. Коммутатор MB-ДМВ и термореле (блок 3-3 ИЖ2.0С8.014 ЭЗ)
13.3. Блок управления (блок 3-4)
13.4. Фильтр-рефлектометр СВ (блок 3-6)
13.5. Фильтр-рефлектометр ДМВ (блок 3-5)
13.6. Модулятор
13.7. Стабилизатор +15 В (блок 3-1)
13.8. Стабилизатор +24 В (блок 3-9)
14. Система управления
14.1. Пульт местного управления
14.2. Блок управления
15. Источники питания
15.1. Блок питания (блок 5)
16. Коммутатор высокочастотный (блок 6)
17. Конструкция радиостанции
17.1. Конструктивные особенности радиостанции
17.2. Конструкция приемопередатчика (блок 10)
17.3. Охлаждение радиостанции
Часть II. Инструкция по эксплуатации
Введение
1. Техника безопасности при работе с радиостанцией
2. Порядок монтажа и демонтажа радиостанции
3. Работа с радиостанцией
3.1. Порядок подготовки радиостанции к работе
3.2. Проверка работоспособности станции
3.3. Условия ведения связи
3.4. Основные варианты использования радиостанции
3.5. Работа нескольких радиостанций на одну антенну
3.6. Дуплексная связь
3.7. Режим ретрансляции
4. Основные неисправности приемопередатчика и методы их устранения
5. Техническое обслуживание радиостанции и технические осмотры
5.1. Профилактические работы
5.2. Технические осмотры
5.3. Замена ламп индикаторного табло
6. Хранение и транспортировка радиостанции
6.1. Правила хранения
6.2. Транспортировка радиостанции
Приложение 1. Функциональная схема радиостанции «Р-625»
Приложение 2, Функциональная схема системы питания изделия «Р-625»
Приложение 3. Радиостанция «Р-625» с АРУ МВЗ, ДМВЗ. Схема электрическая подключения
Приложение 4. Радиостанция «Р-625» с АРУ МВ4, ДМВ4. Схема электрическая подключения
Приложение 5. Радиостанция «Р-625» и «ПРД-624» в изделиях «Тайфун-2,3,4». Схема электрическая подключения
Приложение 6, Радиостанция «Р-625» и «ПРД-624» в изделии «Тайфун-1». Схема электрическая подключения
Приложение 7. Радиостанция «Р-625» в изделии «Тайфун-1». Схема электрическая подключения
Приложение 8. Аппаратура Р-065. Схема электрическая подключения Приложение 9. Аппаратура Р-096К. Схема электрическая подключения
Приложение 10. Радиостанция «Р-625». Схема электрическая подключения
Приложение 11. Подключение антенны к радиостанции «Р-625»
Приложение 12. Радиостанция «Р-625» в системе П-460. Схема электрическая подключения
Приложение 13. Аппаратура Р-066-101. Схема электрическая подключения
Лист регистрации изменений
