Маневренный планшет б/у

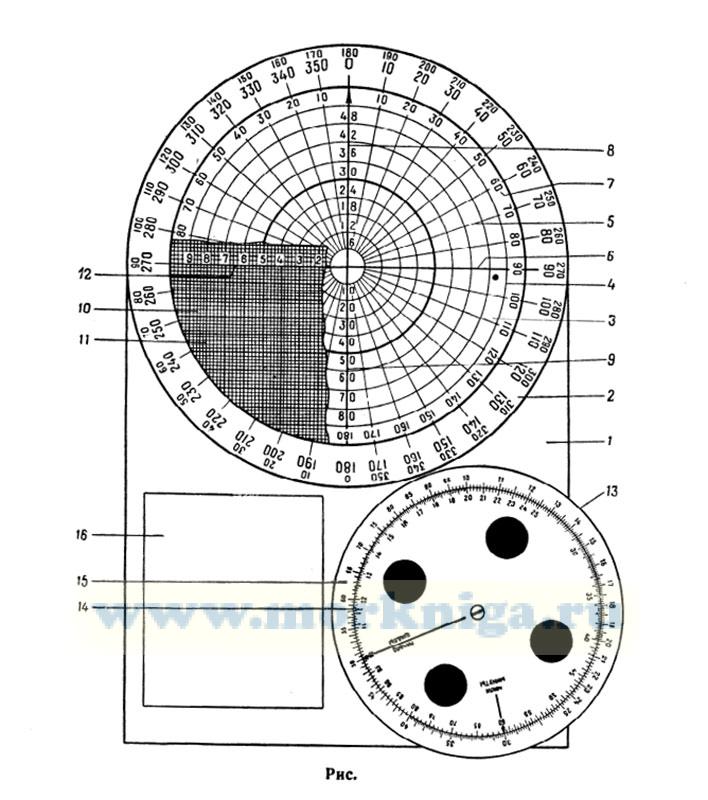

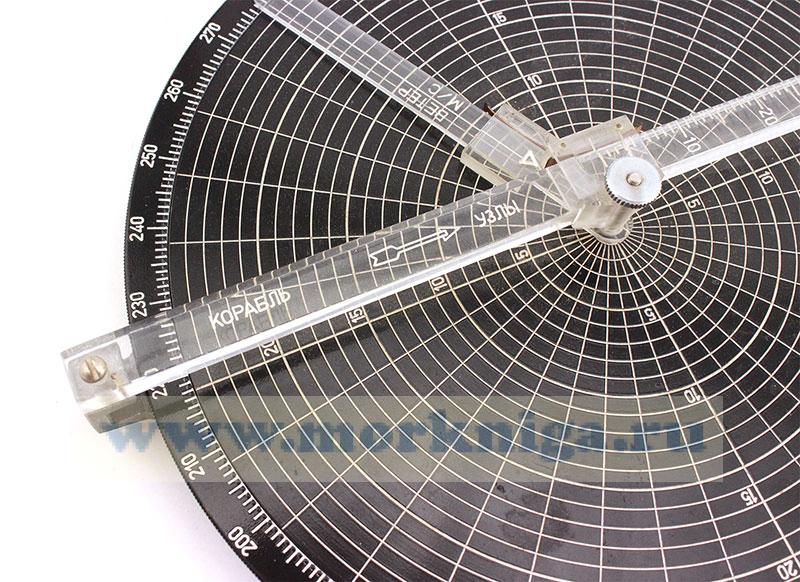

Маневренный планшет представляет собой (рис.) сочетание двух дисков, вращающихся на общей оси в курсовом кольце, закрепленном на жестком основании.

Планшет состоит из следующих основных частей:

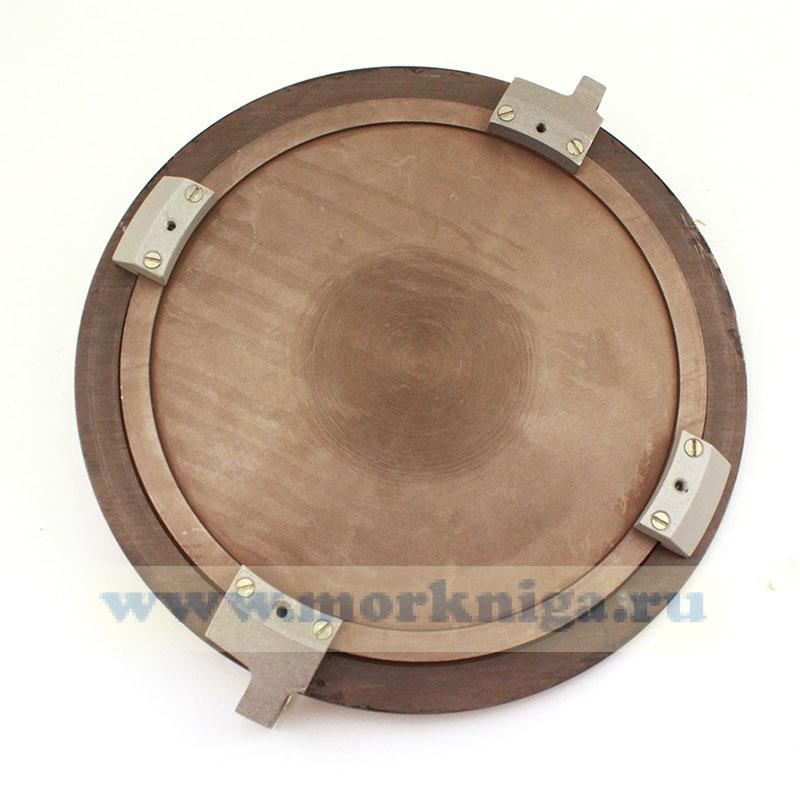

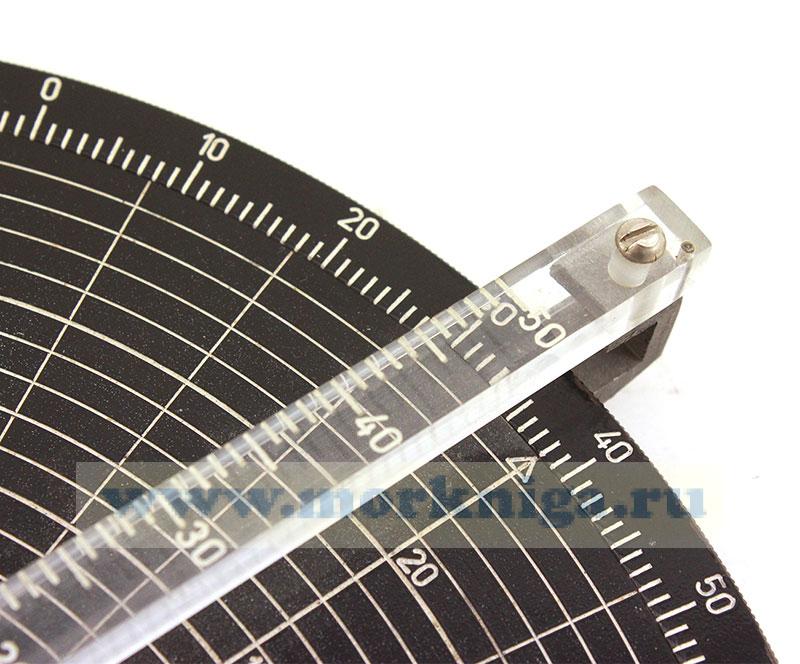

1. Жесткое основание 1 с неподвижно закрепленным на нем курсовым кольцом 2, разделенным на 360° через один градус.
Курсовое кольцо представляет собой как бы истинный горизонт и служит для:
- установки курса уравнителя;
- нанесения позиций кораблей по пеленгу;
- снятия курса для выполнения маневра;
- перевода курсовых углов в пеленги и обратно.
Для удобства работы с обратными пеленгами (ОИП) на курсовом кольце нанесен второй ряд цифр, обратных по значению, например, против 0°-180°, против 310°-130° и т. д.

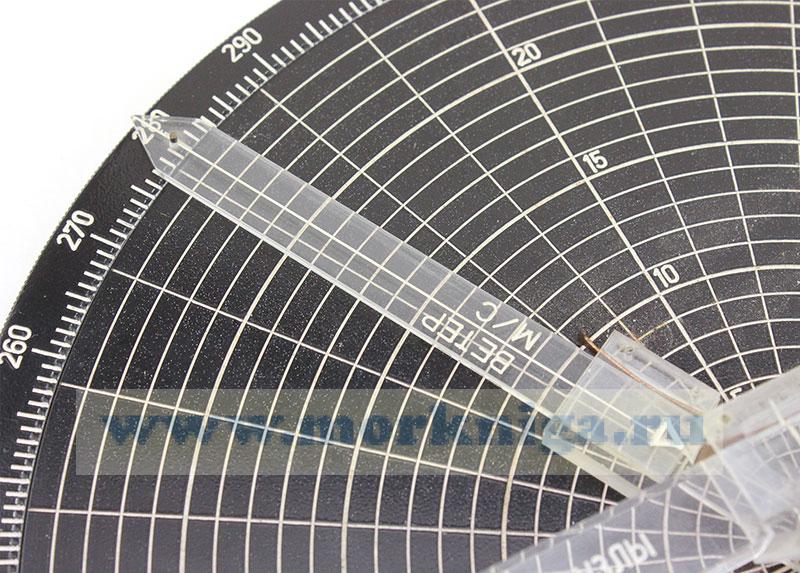

2. Основной, или курсовой, диск (5), свободно вращающийся в курсовом кольце. Этот диск предназначен для выполнения на нем графических построений при решении задач но маневрированию.
Основной диск изготавливается из прозрачного материала, для того чтобы при работе на нем отчетливо были видны сетка и оцифровка нижнего расчетного диска.
Для удобства пользования основным диском на нем нанесены:
а) Десять равноотстоящих друг от друга концентрических окружностей 4 и радиальные прямые 5 через каждые 10°. Построенная таким образом сетка позволяет быстро наносить и снимать с планшета все необходимые данные и, кроме того, что очень важно, иметь непрерывно перед глазами значение всех величин, входящих в условие задачи и получаемых в процессе ее решения.
б) Два диаметра 6, проходящие через отсчеты 0° и 90°. В отличие от остальных радиальных прямых они нанесены в виде более толстых линий. От диаметра, проходящего через 0°-180° (нулевой) вправо и влево через 10° от 0° до 180 , у десятой окружности дана оцифровка радиальных прямых 7, т. е. нанесены курсовые углы.
Таким образом, основной диск как бы представляет собой круг, скрепленный своим нулевым диаметром с диаметральной плоскостью корабля-уравнителя и нанесенными на него курсовыми углами правого и левого бортов от 0° до 180°.
в) Скоростной (курсовой) радиус 8, проходящий по направлению нулевого диаметра от центра планшета к нулевому отсчету основного диска. Скоростной радиус оцифрован от 6 до 48 узл. через 6 узл., кроме того, на нем нанесены штрихи через один узел. Он служит для нанесения курса и скорости корабли-уравнителя. Оцифровка скоростного радиуса выполнена таким образом, что возле первой окружности нанесена шестиузловая отметка, возле второй окружности двенадцатиузловая отметка и т. д. Следовательно, при необходимости нанести по какому-либо направлению вектор скорости, для этой цели могут быть использованы соответствующие окружности. Например, отметку конца вектора скорости корабля, имеющего ход 24 узла, следует сделать на четвертой окружности. Для удобства рассуждений окружности планшета на которых располагаются концы векторов VK или VHt при построении скоростных треугольников обычно называют скоростными окружностями.
Кроме того, скоростная окружность характеризует скорость корабля, выраженную в кабельтовах в минуту. Нетрудно заметить, что первая окружность соответствует 6 узл., или одному кабельтову в минуту, третья окружность соответствует скорости 18 узл., или трем кабельтовам в минуту, и т. д. Это обстоятельство упрощает решение задач, так как часто приходится векторы, в частности относительной скорости - Vpt наносить и считывать с планшета в кабельтовах в минуту.
г) Радиус расстояний Р, проходящий от центра планшета в направлении отсчета 180° (вторая часть нулевого диаметра основного диска), оцифрован от 10 до 80 через 10 каб. Является наравне с вспомогательным диском масштабом расстояний.
3. Вспомогательный, или расчетный, диск 10, на котором нанесена прямоугольная сетка 11. Вспомогательный диск расположен под основным и свободно вращается на одной оси с ним. Сторона одного (большого) квадрата сетки точно равна расстоянию между двумя рядом лежащими концентрическими окружностями. Большие квадраты разделены на пять малых квадратов. Центральные прямые вспомогательного диска 12 имеют оцифровку от 1 до 9, совпадающую с оцифровкой радиуса расстояний. В результате такого построения масштабы основного и вспомогательного дисков одинаковы.
Вспомогательный диск позволяет наносить и считывать с основного диска и курсового кольца все данные, необходимые для решения задачи, т. е. он полностью заменяет прокладочный инструмент (параллельную линейку, транспортир и циркуль-измеритель).
4. Круговая логарифмическая линейка 13 расположена на лицевой стороне планшета под курсовым кольцом справа и представляет собой две логарифмические шкалы обычной линейки, свернутые в кольцо.
Пользуясь круговой логарифмической линейкой, можно производить умножение, деление, расчеты, связанные с формулой
S= Vt,
где S-пройденное расстояние;
V-скорость корабля;
t-время, необходимое на прохождение пути.
В отличие от прямолинейных шкал круговые шкалы не кончаются, вследствие чего исключается необходимость в переброске движка.
Логарифмическая линейка состоит из двух шкал: внутренней 14-шкала времени и внешней 15-шкала скоростей и пройденного расстояния.
Для указания мест начала шкал, знание которых необходимо при работе на планшете, на шкале времени (вращающейся) против отсчета 10, указывающего начало шкалы, нанесена стрелка и сделана надпись: «начало шкалы» на шкале скоростей и пройденного расстояния (неподвижная) над отсчетом 10 нанесен значок в виде треугольника, опущенного вершиной вниз. Кроме того, на шкале времени против отсчета 60 нанесена стрелка с надписью: «мили, минуты». Эта стрелка имеет то практическое значение, что, установив ее (отсчет 60 - число минут в часе) против любого отсчета неподвижной шкалы, соответствующего заданной скорости, мы получим таблицу соотношения скорости, времени и пройденного пути при данной скорости хода корабля.
Помимо основных частей, на планшете имеется:
1) пластинка для заметок 16 (расположена рядом с логарифмической линейкой);
2) крепление для двух карандашей (находится на обратной стороне планшета, в его нижней части).

При решении большинства задач на маневренном планшете наиболее часто приходится производить следующие типовые действия:
- выбор масштаба расстояний;
- нанесение курса и скорости уравнителя (вектора скорости уравнителя);
- нанесение по пеленгу и расстоянию позиции маневрирующего корабля;
- нанесение относительного пути маневрирующего корабля Spt пользуясь начальной и заданной позициями; определение направления и длины вектора Sp.
- нанесение векторов VM и Vp по заданным скорости маневрирующего корабля и направлению относительного пути; определение длины вектора Vp;
- определение курса для выполнения маневра Км с помощью вектора скорости маневрирующего корабля VH и курсового кольца;
- расчет времени маневра tм по числовым значениям Sp и Vp и расчет длины пути маневрирующего корабля SM по Vм и tм.
Все необходимые данные и графические построения, связанные с решением задач, наносятся только на курсовом (верхнем) диске. Расчеты выполняются на круговой логарифмической линейке.
