Транзистор МП20

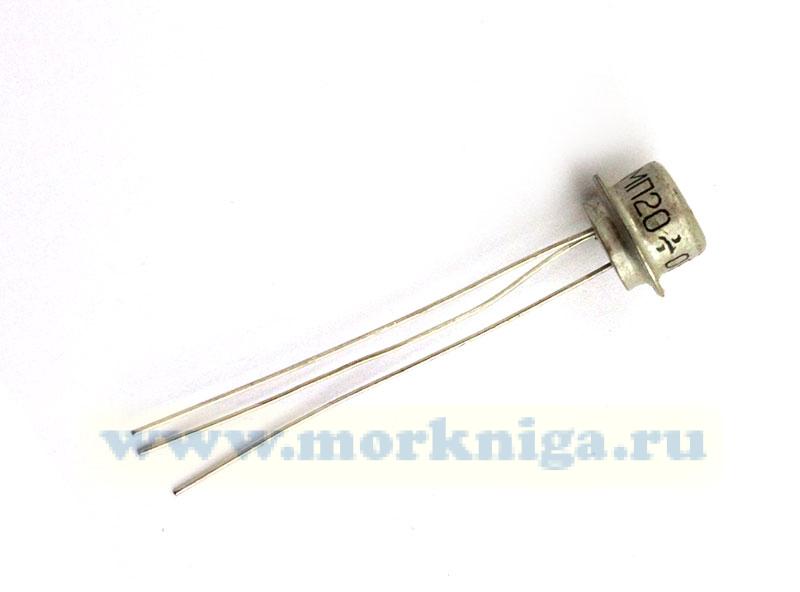

Транзисторы МП20 германиевые сплавные p-n-p переключательные низкочастотные маломощные в металлостеклянном корпусе с гибкими выводами.
Предназначены для применения в схемах переключения.
Обозначение типа приводится на боковой поверхности корпуса.

Основные технические характеристики транзистора МП20:
- Структура транзистора: p-n-p
- Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
- fh21б - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 2 МГц;
- Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 30 В;
- Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 50 В;
- Iк и max - Максимально допустимый импульсный ток коллектора: 300 мА;
- Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 50 мкА;
- h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером и общей базой соответственно: 50...150;
- Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 1 Ом
