Отвод легочного автомата АСВ

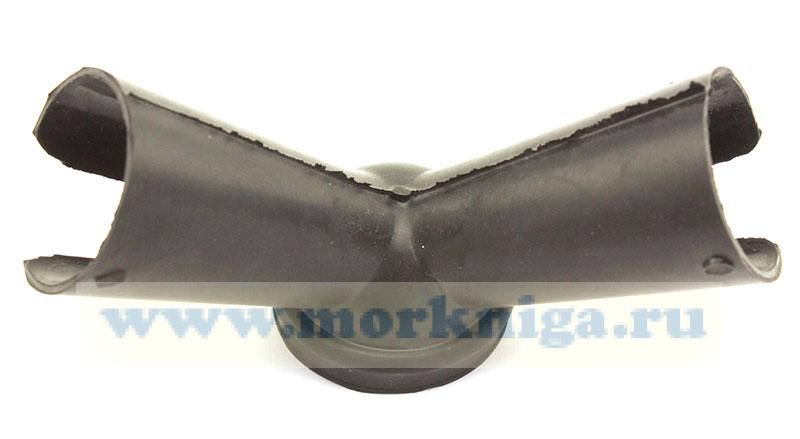

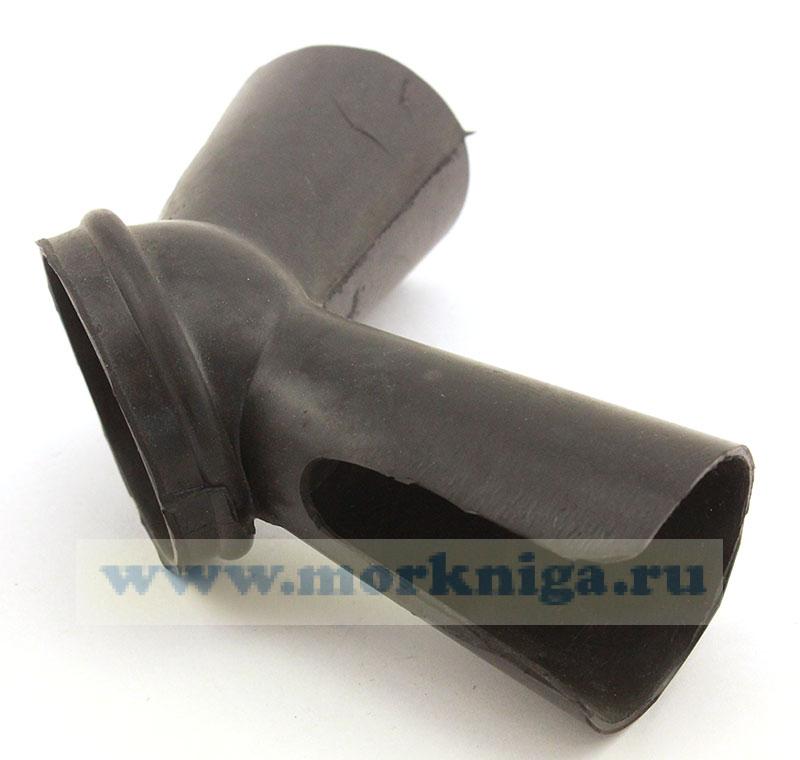

Отвод выполнен в виде козырьков, открытых снизу.
Легочный автомат состоит из корпуса с крышкой, под которой расположена мембрана. К автомату подведен воздухоподающий шланг с воздухоподающим клапаном. Отвод воздуха из автомата производится через клапан выдоха. Клапан выдоха снабжен отводами, выполненными в виде козырьков.
При вдохе за счет разрежения, создающегося в корпусе, мембрана прогибается внутрь и нажимает на рычаг воздухоподающего клапана. Клапан открывается, и воздух из него поступает в корпус легочного автомата, а затем в легкие человека.
При выдохе разрежение в корпусе легочного автомата сменяется избыточным давлением, мембрана возвращается в исходное положение, воздухоподающий клапан закрывается, и подача воздуха прекращается, а выдыхаемый воздух через клапан выдоха поступает через отводы в воду. Так как отводы выполнены в виде козырьков, то пузыри воздуха выходят вверх уже за пределами поля зрения водолаза и не мешают его работе, при этом сопротивление выдоху минимальное. Легочный автомат улучшает производство работ, так как выходящие пузырьки из автомата не уменьшают видимость и не повышают сопротивление выдоху.
