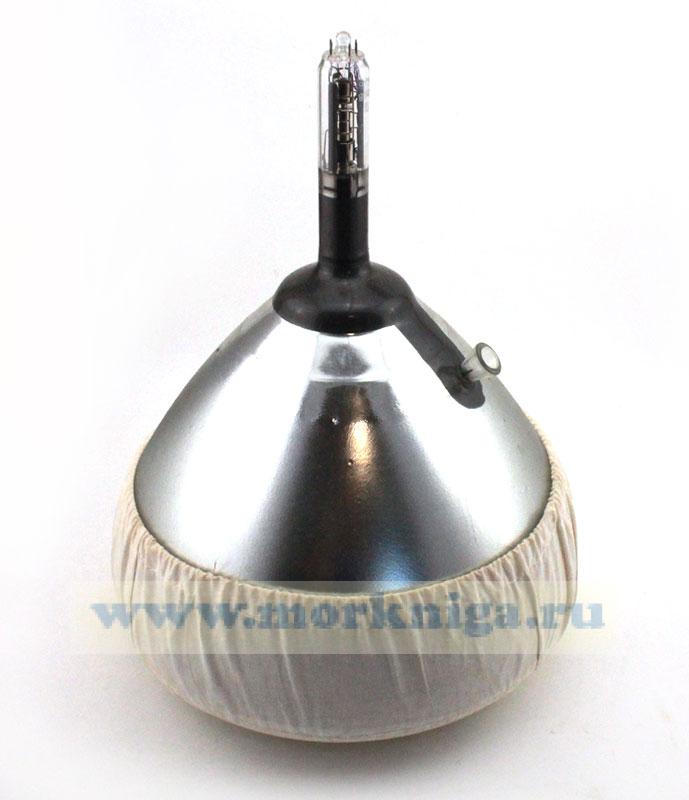

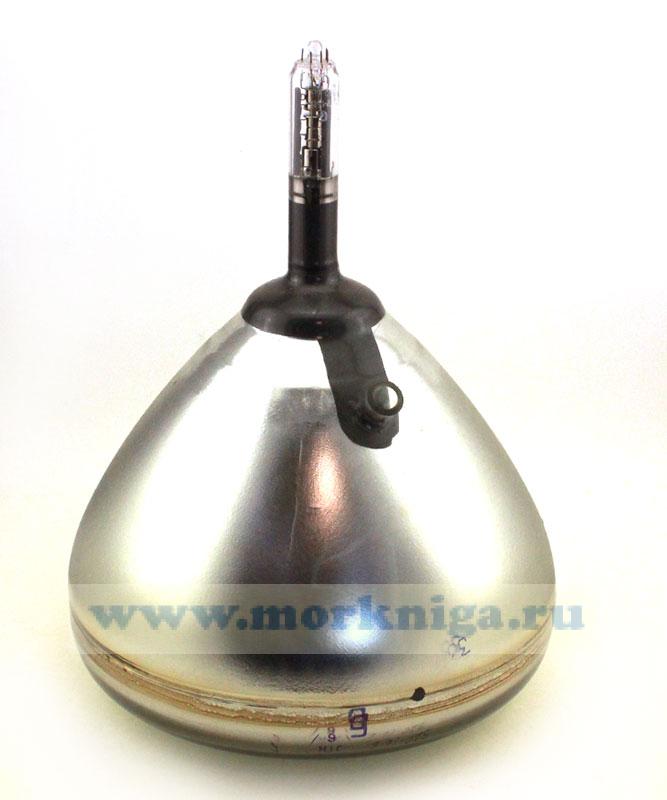

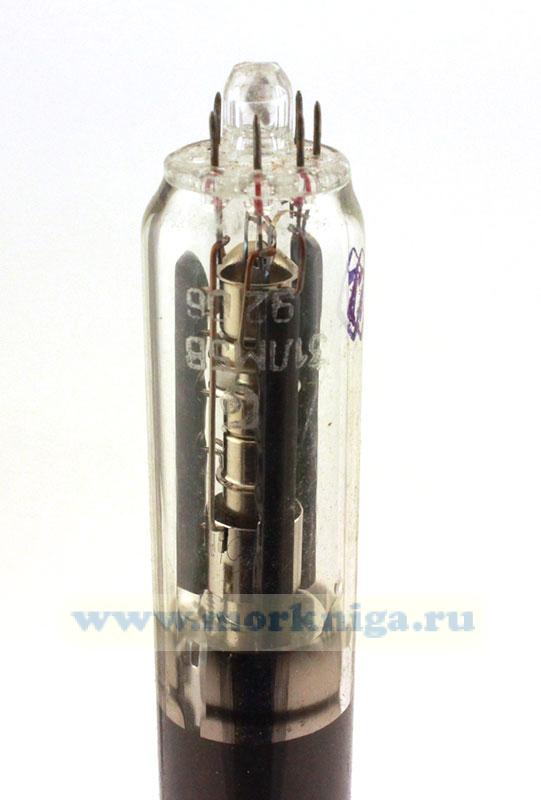

Трубка индикаторная 31ЛМ5В

Индикаторная трубка 31ЛМ5В с электростатической фокусировкой и электромагнитным отклонением электронного луча, с голубым цветом свечения экрана, с длительным послесвечением желтого цвета.
Предназначена для визуальной регистрации процессов в радиоэлектронной аппаратуре назначения.

Изготовлена в СССР

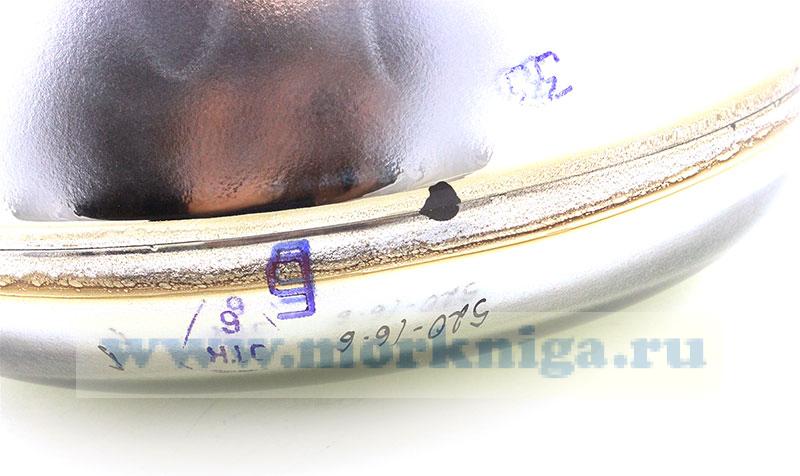

Индивидуальный номер: 520
Габаритные размеры коробки: 41 х 41 х 60 см

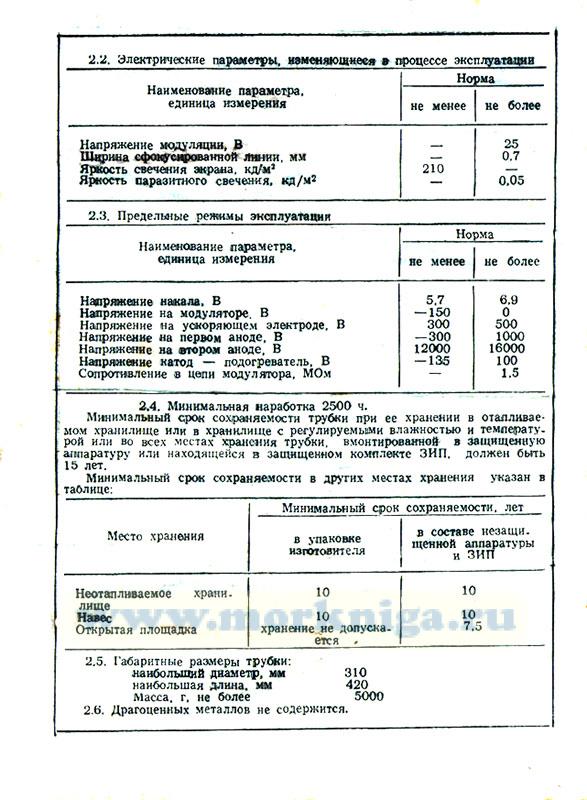

Габаритные размеры трубки:
Наибольший диаметр – 31 см
Наибольшая длина – 42 см
Масса - не более 5 кг

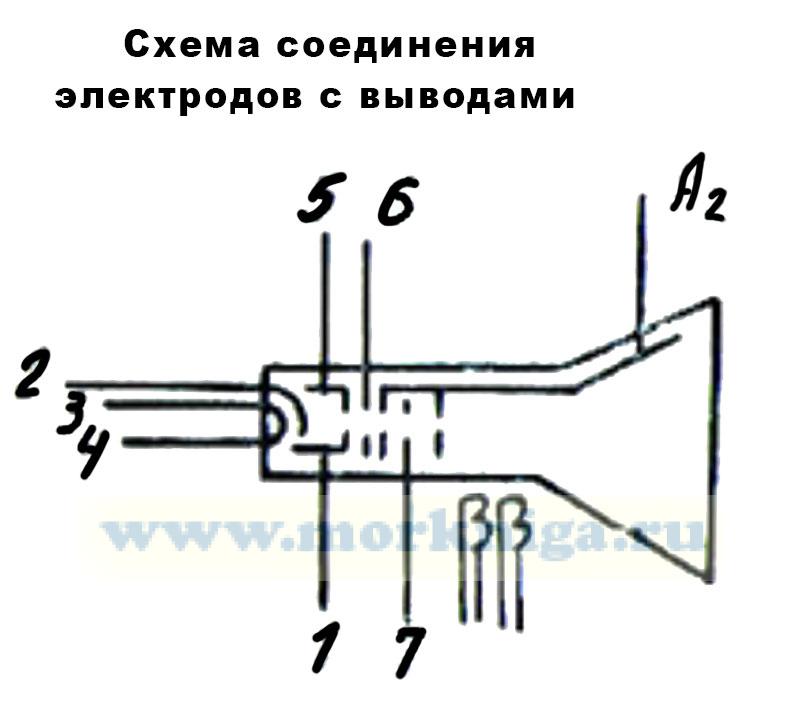

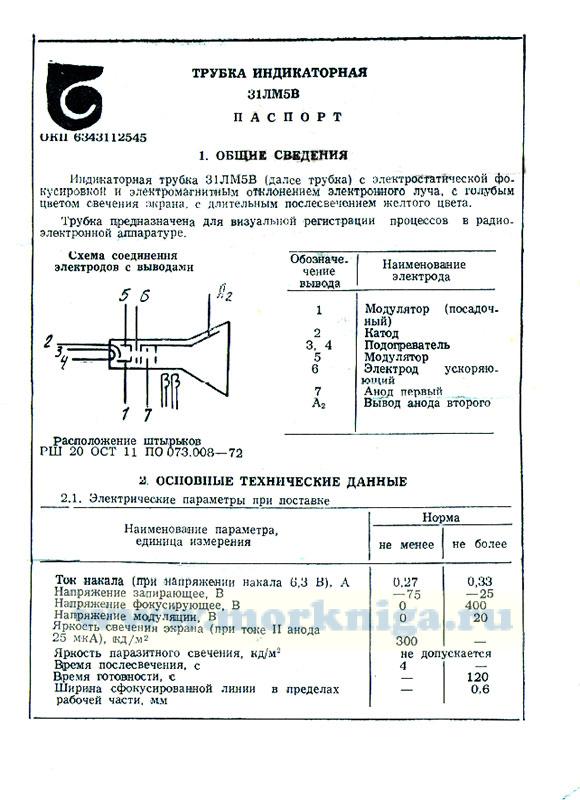

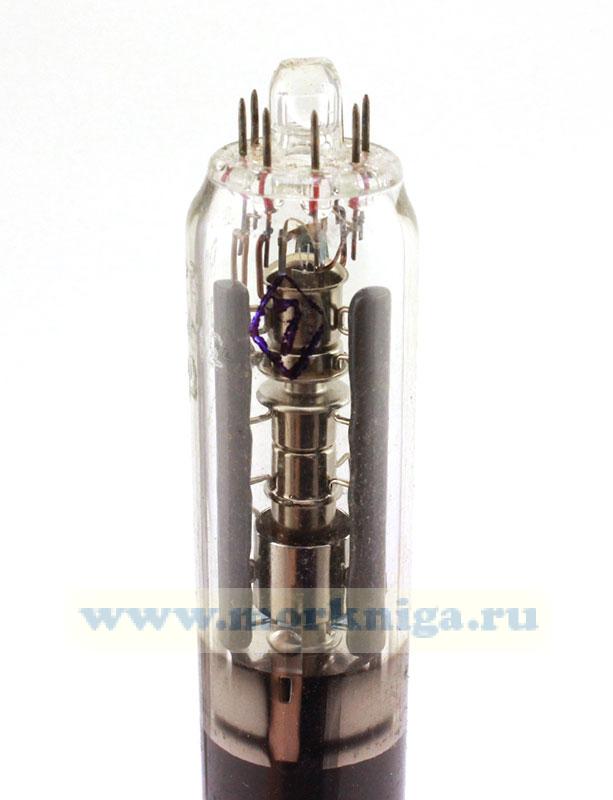

Согласно схемы соединения электродов с выводами:
1 – Модулятор (посадочный)
2 – Катод
3,4 – Подогреватель
5 – Модулятор
6 – Электрод ускоряющий
7 – Анод первый

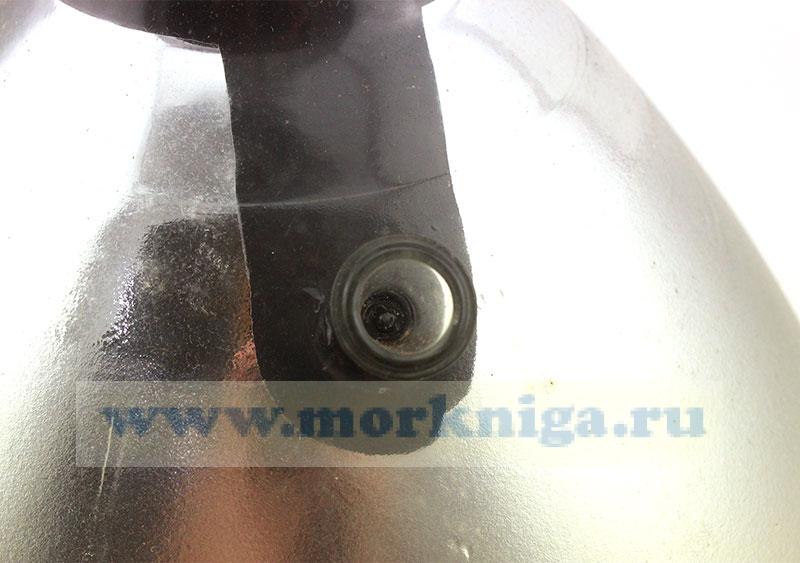

А2 – Вывод анода второго

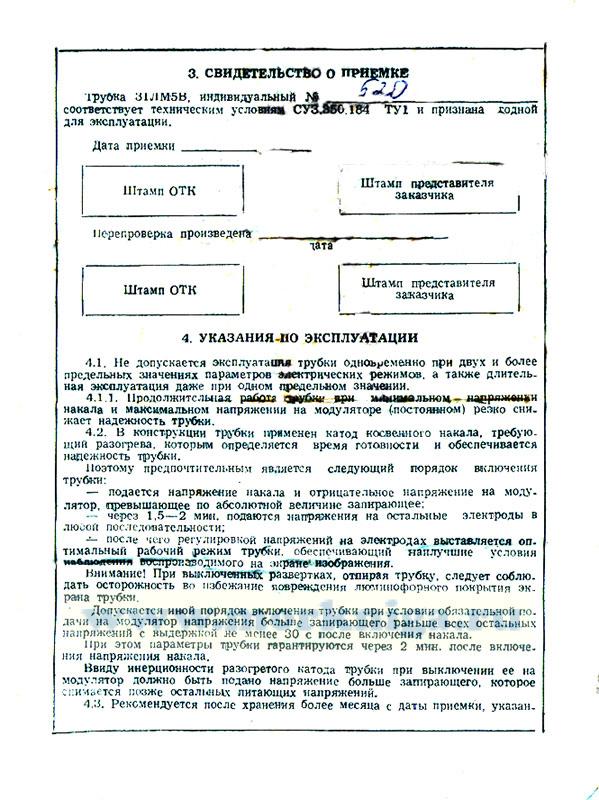

Указания по эксплуатации
Не допускается эксплуатация трубки одновременно при двух и более предельных значениях параметров электрических режимов, а также длительная эксплуатация даже при одном предельном значении
Продолжительная работа трубки при минимальном напряжении накала и максимальном напряжении на модуляторе (постоянно) резко снимает надежность трубки
В конструкции трубки применен катод косвенного накала, требующий разогрева, которым определяется время готовности и обеспечивается надежность трубки.
Поэтому предпочтительным является следующий порядок включения трубки:
- подается напряжение накала и отрицательное напряжение на модулятор, превышающее по абсолютной величине запирающее;
- через 1,5-2 мин подаются напряжения на остальные электроды в любой последовательности;
- после чего регулировки напряжений на электродах выставляется оптимальный рабочий режим трубки, обеспечивающий наилучшие условия наблюдения воспроизводимого на экране изображения.
Внимание! При выключенных развертках, отпирая трубку, следует соблюдать осторожность во избежание повреждения люминофорного покрытия экрана трубки.
Допускается иной порядок включения трубки при условии обязательной подачи на модулятор напряжения больше запирающего раньше всех остальных напряжений с выдержкой не менее 30 с после включения канала.
При этом параметры трубки гарантируются через 2 мин после включения напряжения накала.
Ввиду инерционности разогретого катода трубки при выключении ее на модулятор должно быть подано напряжение больше запирающего, которое снимается позже остальных питающих напряжений.

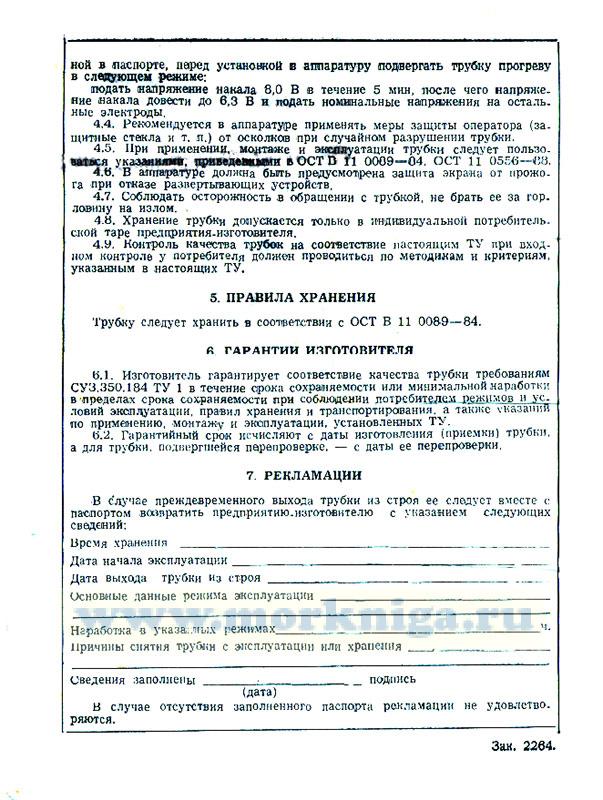

Рекомендуется после хранения более месяца с даты приемки, указанной в аппаратуру подвергать трубку прогреву в следующем режиме: подать напряжение накала 8,0 В в течение 5 мин, после чего напряжение накала довести до 6,3 В и подать номинальные напряжения на остальные электроды.
Рекомендуется в аппаратуре применять меры защиты оператора (защитные стекла и т.п.) от осколков при случайном разрушении трубки.
При применении, монтаже и эксплуатации трубки следует пользоваться указаниям, приведенными в ОСТ В 11 0089-84, ОСТ 11 0556-66.
В аппаратуре должна быть предусмотрена защита экрана от прожога при отказе развертывающих устройств.
Соблюдать осторожность в обращении с трубкой, не брать ее за горловина на излом.
Хранение трубки допускается только в индивидуальной потребительской таре предприятия-изготовителя.
