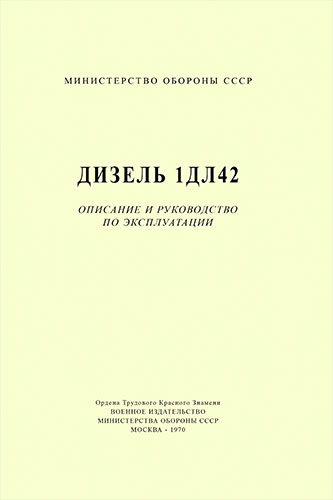

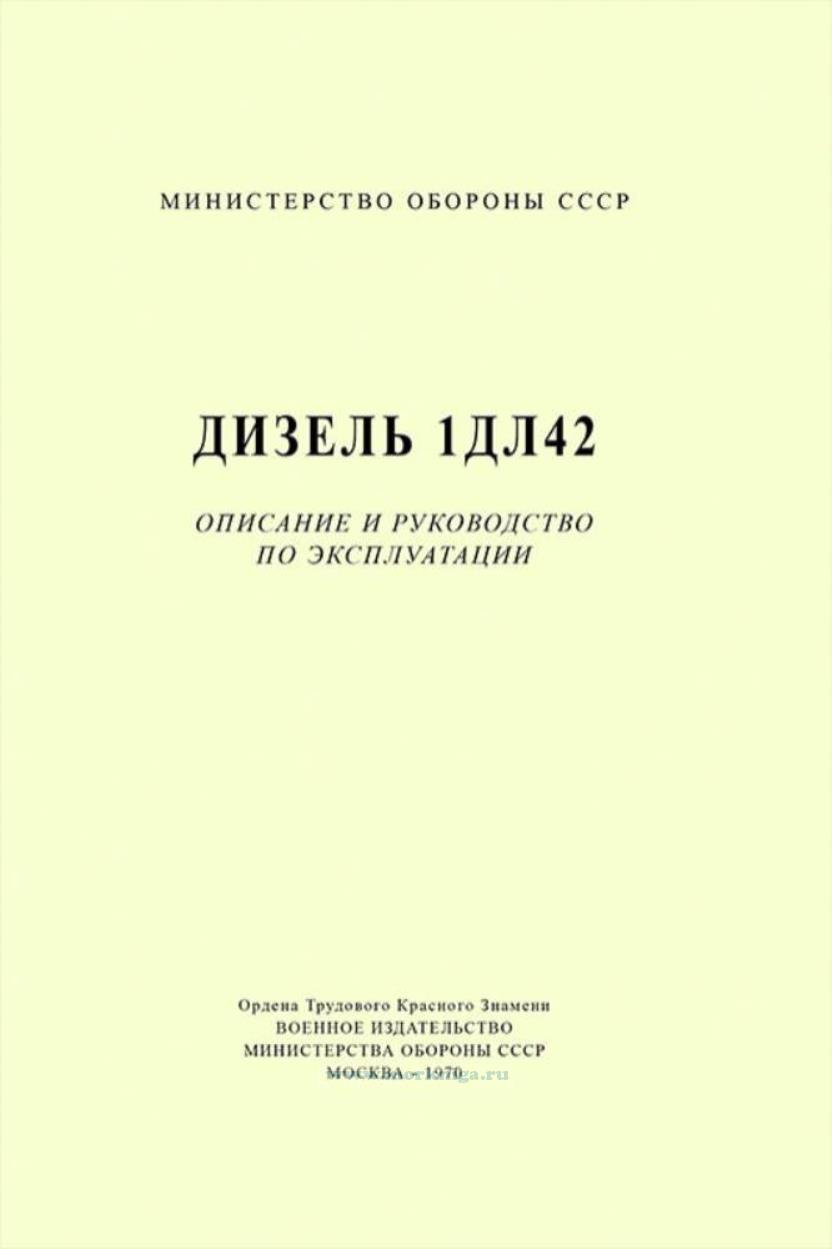

Дизель 1ДЛ42. Описание и руководство по эксплуатации

Труд «Дизель 1ДЛ42» состоит из «Описания и руководства по эксплуатации» и «Альбома чертежей».
В настоящем издании описывается устройство дизеля 1ДЛ42 и приводятся основные указания по его обслуживанию. Описание и руководство по эксплуатации допущены к использованию 14 сентября 1962 года, отработаны, согласованы и утверждены по состоянию дизеля и технической документации на 1 января 1970 года.
Книга выпущена взамен светописного издания «Дизели 1ДЛ42 и 1Д43. Описание устройства и руководство по эксплуатации (ТД-1697)». Она предназначена для механиков и мотористов, обслуживающих дизели 1ДЛ42, и может служить пособием для курсов мотористов.

Оглавление
Описание устройства дизеля
Назначение дизеля
Основные технические данные
Общая компоновка
Остов дизеля
Кривошипно-шатунный механизм
Органы распределения
Приводы
Привод распределительного вала
Турбокомпрессор
Топливоподающая система
Масляная система
Система охлаждения
Пусковая система дизеля и валоповоротного механизма
Регулятор числа оборотов
Пост управления
Прочие узлы и устройства
Система дистанционного автоматизированного управления (ДАУ)
Обслуживание и эксплуатация дизеля
Общие положения
Подготовка дизеля к пуску с дистанционного поста
Пуск дизеля с дистанционного поста
Подготовка дизеля к пуску из машинного помещения
Пуск дизеля из машинного помещения
Обслуживание во время работы
Возможные неисправности в работе дизеля, их причины и способы устранения
Планово-предупредительные осмотры и ремонты
Уход за дизелем
Общие указания
Топливная система
Масляная система
Система охлаждения
Крышка цилиндра
Автомат защиты дизеля при падении давления масла
Холодильник воздуха
Воздухораспределитель
Разборка, сборка и замена отдельных узлов
Общие указания
Остов дизеля
Кривошипно-шатунный механизм
Топливоподающая система
Масляный насос
Насос подачи забортной воды
Пусковая система дизеля и валоповоротного механизма
Система вентиляции картера
Турбокомпрессор
Антивибратор
Органы распределения
Приводы
Регулятор числа оборотов
Подключение и проверка работы исполнительных механизмов и датчиков системы ДАУ
Индикаторный вентиль
Автомат защиты дизеля при падении давления масла в системе
Обкатка и регулировка дизеля
Консервация и расконсервация
Справочные данные
Монтажные и эксплуатационные зазоры
Нормальное газораспределение (по углу поворота коленчатого вала)
Газораспределение при 5-мм ходе клапана (по углу поворота коленчатого вала)
Пробные давления испытаний при изготовлении узлов и деталей дизеля
Теоретические веса основных узлов дизеля
Перечень узлов и деталей, имеющих клеймение
Таблица настройки реле давления и реле температуры
Приложения:
1. Определение наличия воды в дизельном масле методом масляного пятна
2. Вискозиметр СЭВ-2 и методика определения вязкости масла
3. Инструкция по приготовлению и пользованию пастой «Герметик»
4. Инструкция по приготовлению и применению клея (герметика) ГЭН-150
5. Обеспечение требуемого качества воды
6. Инструкция по исправлению дефектов холодильников воздуха
7. Инструкция по удалению отложений из полостей охлаждения крышек цилиндров дизеля
8. Инструкция по снятию нагара с головок поршней
9. Схема проверки конусов на юбке поршня
10. Инструкция по применению приспособления для затяжки гаек болтов крепления подвесок
11. Описание, правила пользования и тарировка динамометрического ключа
12. Зависимость максимального давления сгорания (среднего по цилиндрам) от числа оборотов коленчатого вала при работе дизеля в верхнем положении
13. Зависимость максимального давления сгорания (среднего по цилиндрам) от числа оборотов коленчатого вала при работе дизеля в нижнем положении
14. Зависимость минимально допустимого давления масла на дизель от числа оборотов коленчатого вала
15. Зависимость часового расхода топлива от числа оборотов коленчатого вала при работе дизеля в верхнем положении (для справок)
16. Зависимость часового расхода топлива от числа оборотов коленчатого вала при работе дизеля в нижнем положении (для справок)
17. Зависимость давления наддувочного воздуха от числа оборотов коленчатого вала при работе дизеля в верхнем положении
18. Зависимость давления наддувочного воздуха от числа оборотов коленчатого вала при работе дизеля в нижнем положении
19. Область давлений топлива на дизель (после фильтра) для различных чисел оборотов коленчатого вала дизеля
20. Область давлений пресной воды за насосом для различных чисел оборотов коленчатого вала дизеля
21. Область допустимых режимов работы дизеля с застопоренным ротором турбокомпрессора
22. Область допустимых режимов работы с отключенным холодильником наддувочного воздуха
23. Области допустимых режимов работы дизеля в верхнем и нижнем положениях
24. Зависимость средних температур выпускных газов по цилиндрам от числа оборотов коленчатого вала при работе дизеля в нижнем положении
25. Зависимость средних температур выпускных газов по цилиндрам от числа оборотов коленчатого вала при работе дизеля в верхнем положении
26. Инструкция по восстановлению антифрикционных свойств рабочих поверхностей юбок поршней
27. Спецификация монтажного инструмента и приспособлений
