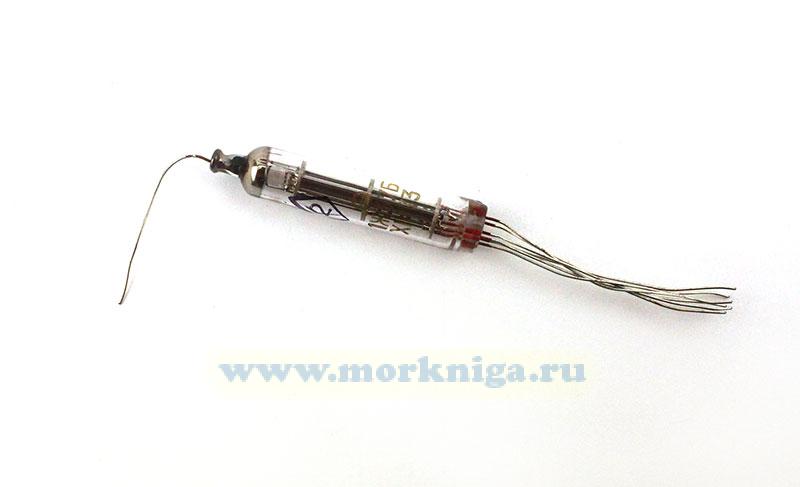

Лампа 1Ж37Б

Лампа 1Ж37Б - сверхминиатюрный пентод-смеситель с двумя управляющими сетками, предназначен для смешения двух напряжений различных частот.
Катод оксидный косвенного накала, работает в любом положении.
Долговечность не менее 5000 ч.

Технические характеристики и электрические параметры лампы 1Ж37Б:
Номинальные электрические данные:
- Напряжение накала 1,2 ±0.12 В
- Ток накала 59 мА
- Напряжение на аноде 45 В
- Напряжение на второй сетке 45 В
- Напряжение на первой сетке 0 В
- Ток в цепи анода 2,55 мА
- Ток в цепи второй сетки, не более 0,5 мА
- Крутизна характеристики, 1,25 мА/В
- Входное сопротивление, 50 кОм
- Эквивалентное сопротивление внутренних шумов, 7 Ом
Предельно допустимые электрические параметры:
- Наибольшее напряжение на аноде, 100 В
- Наибольшее напряжение на второй сетке, 60 В
- Наибольший ток в цепи катода, 4,5 мА
- Наибольшее сопротивление в цепи первой сетки, 1 мОм
- Емкость входная, 2,26 пФ
- Емкость выходная, 2,7 пФ
- Емкость проходная, 0,008 пФ
