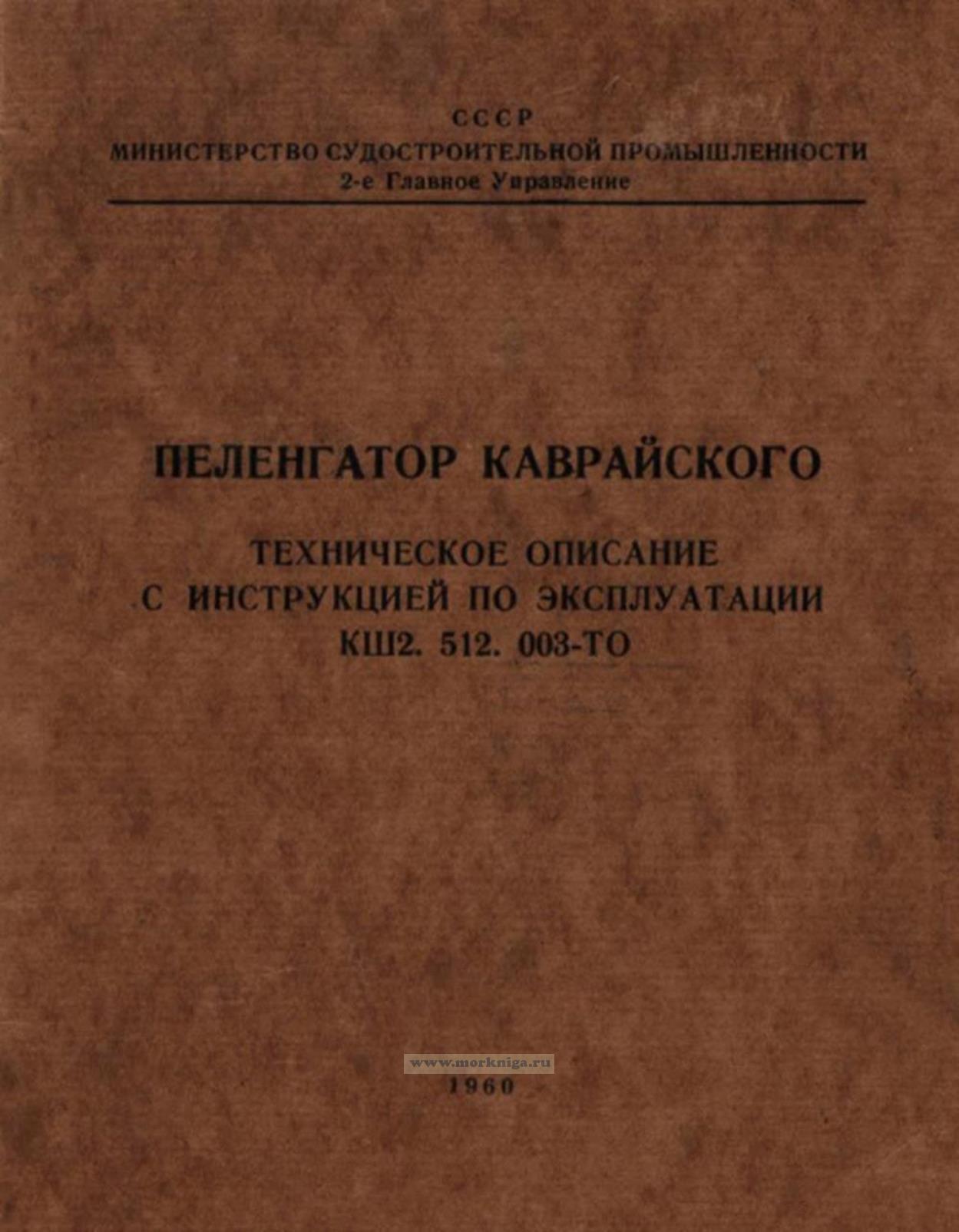

Пеленгатор Каврайского. Техническое описание с инструкцией по эксплуатации КШ2.512.003-ТО

Пеленгатор Каврайского представляет собой визирное приспособление к 127-мм морскому магнитному компасу, предназначенное для взятия компасных пеленгов земных предметов и небесных светил, а также для определения курсовых углов на предметы.
Основное отличие данного пеленгатора от стандартного пеленгатора 127-мм. компаса заключается в отсутствии предметной мишени и наличии крышеобразной призмы с лупой и коллиматором. В данном пеленгаторе изображение картушки и черта коллиматора находятся на таком же (практически большом) расстоянии от глаза, как и наблюдаемые предметы. Благодаря этому картушка, черта коллиматора и далекие предметы видимы без параллакса. Ввиду отсутствия глазной мишени с прорезью глаз наблюдателя не диафрагмируется, что позволяет производить пеленгование слабо видимых предметов.
В пеленгаторе Каврайского отсчет пеленга производится по совмещению предмета с изображением картушки в призме. Поэтому при рыскании корабля отсчет пеленга не зависит от точности наведения визирной плоскости пеленгатора на пеленгуемый предмет, что является существенным преимуществом по сравнению с обычным пеленгатором.

Оглавление
Техническое описание
I. Назначение пеленгатора Каврайского и его особенности
II. Устройство пеленгатора
III. Технические данные пеленгатора
Инструкция по эксплуатации
I. Подготовка компаса и пеленгатора к работе
II. Пеленгование земных предметов
III. Пеленгование светил
IV. Взятие отсчета по картушке в диаметральной плоскости пеленгатора (при девиационных работах с дефлектором)
V. Совмещение диаметральной плоскости коллиматора с курсовой чертой компаса
VI. Проверка пеленгатор
VII. Уход и хранение
