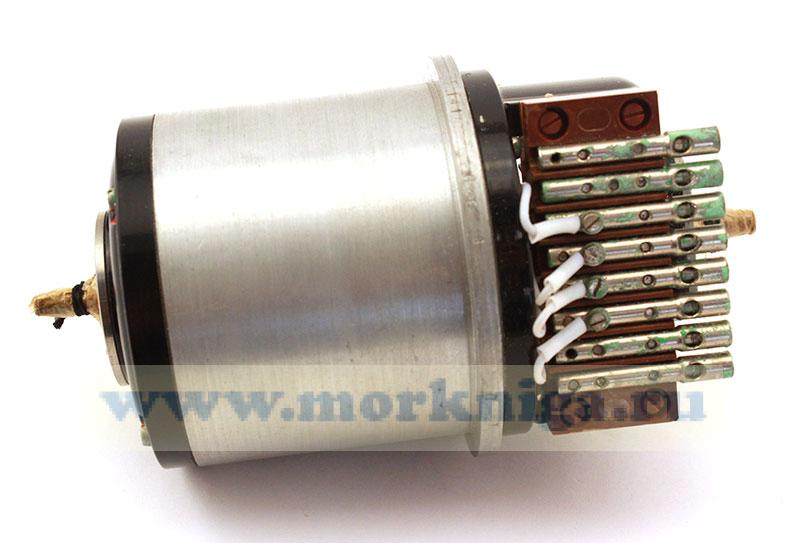

Трансформатор вращающийся И6713050

Трансформатор вращающийся И6713050
Заводской №012185
Технические данные:
- Материал магнитопровода: сталь Э42
- Номинальное напряжение 110 +/- 5%
- Частота 500 Гц
Полное входное сопротивление холостого хода при частоте 500 Гц - 950 +/- 142,5 Ом
Коэффициент трансформации: 0,95+/-0,019
ЭДС квадратурной обмотки не более 0,16
Асимметрия нулевых точек не более 1 мин
Погрешность отображения синусной зависимости в % от максимального значения выходного напряжения, не более 0,06
Класс точности: 0
Синус-косинусные вращающиеся трансформаторы (СКВТ) и сельсины - это датчики, преобразующие положение и/или скорость вращающегося ротора в электрический сигнал. Выходной сигнал пропорционален синусу и/или косинусу угла поворота.
Трансформатор вращающийся является электромашиной высокой точности и требует бережного и правильного обращения.
Разборка категорически запрещается!
Тщательно проверяйте правильность и надежность подключения вращающегося трансформатора.
