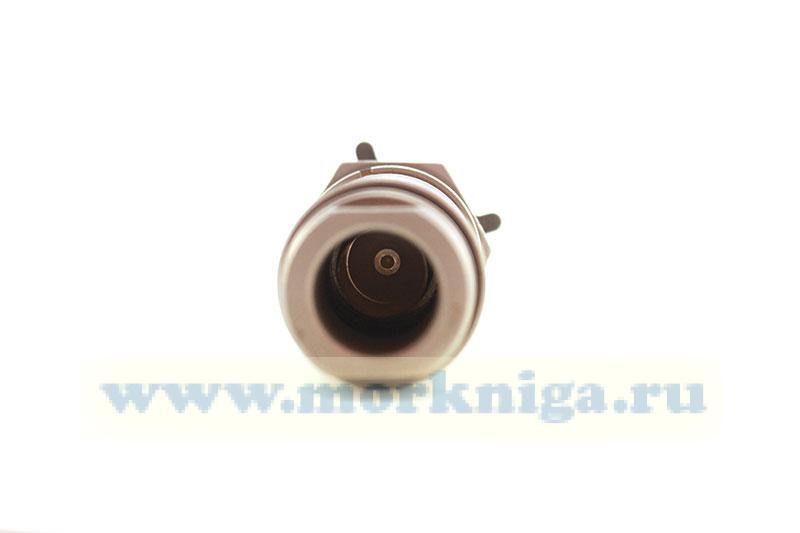

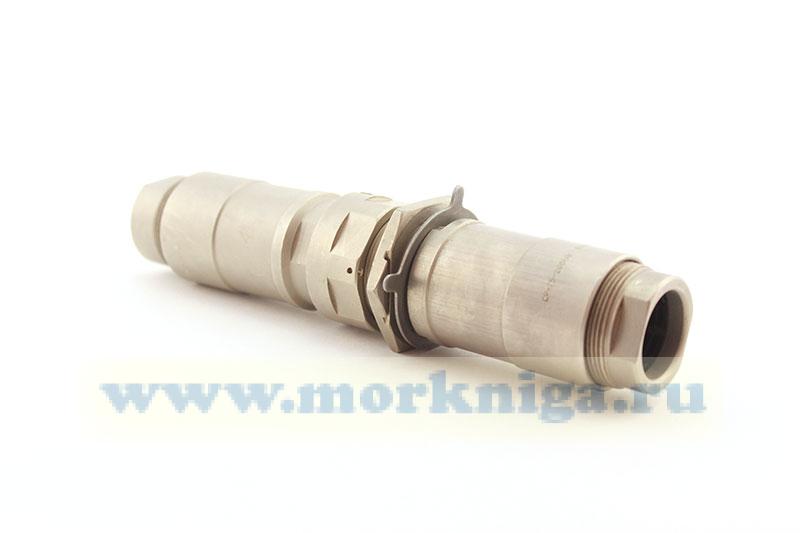

Розетка приборно-кабельная СР-75-200ФВ

СР-75-200ФВ розетка приборно-кабельная предназначена для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.
Розетки СР-75-200ФВ предназначены для эксплуатации в электрических цепях радиочастотных трактов.
Структура условного обозначения СР-75-200ФВ:
- СР - соединитель радиочастотный;
- 75 - величина волнового сопротивления (Ом);
- 200 - порядковый номер разработки;
- Ф - изоляционный материал (фторопласт);
- В - всеклиматическое исполнение.
Технические характеристики СР-75-200ФВ:
Тип разъема - розетка.
Габаритные размеры - 114?58 мм.
Диапазон частот - от 0 до 10 ГГц.
Тип соединения - резьбовое.
Рабочее напряжение - 500 В.
Переходное сопротивление контактов - 0,01 Ом.
КСВН - до 1,25.
Экранное затухание - 40 дБ.
Варианты исполнения розеток в зависимости от вида приёмки:
- отдел технического контроля - СР-75-200ФВ ОТК;
- приемка заказчика - СР-75-200ФВ ПЗ;
- особо стойкие - ОССР-75-200ФВ, СР-75-200ФВ ОС;
- военная приемка - СР-75-200ФВ ВП.
Условия эксплуатации СР-75-200ФВ:
Диапазон рабочей температуры - от -60° С до +155° С.
Относительная влажность воздуха при температуре +35° С - 98%.
