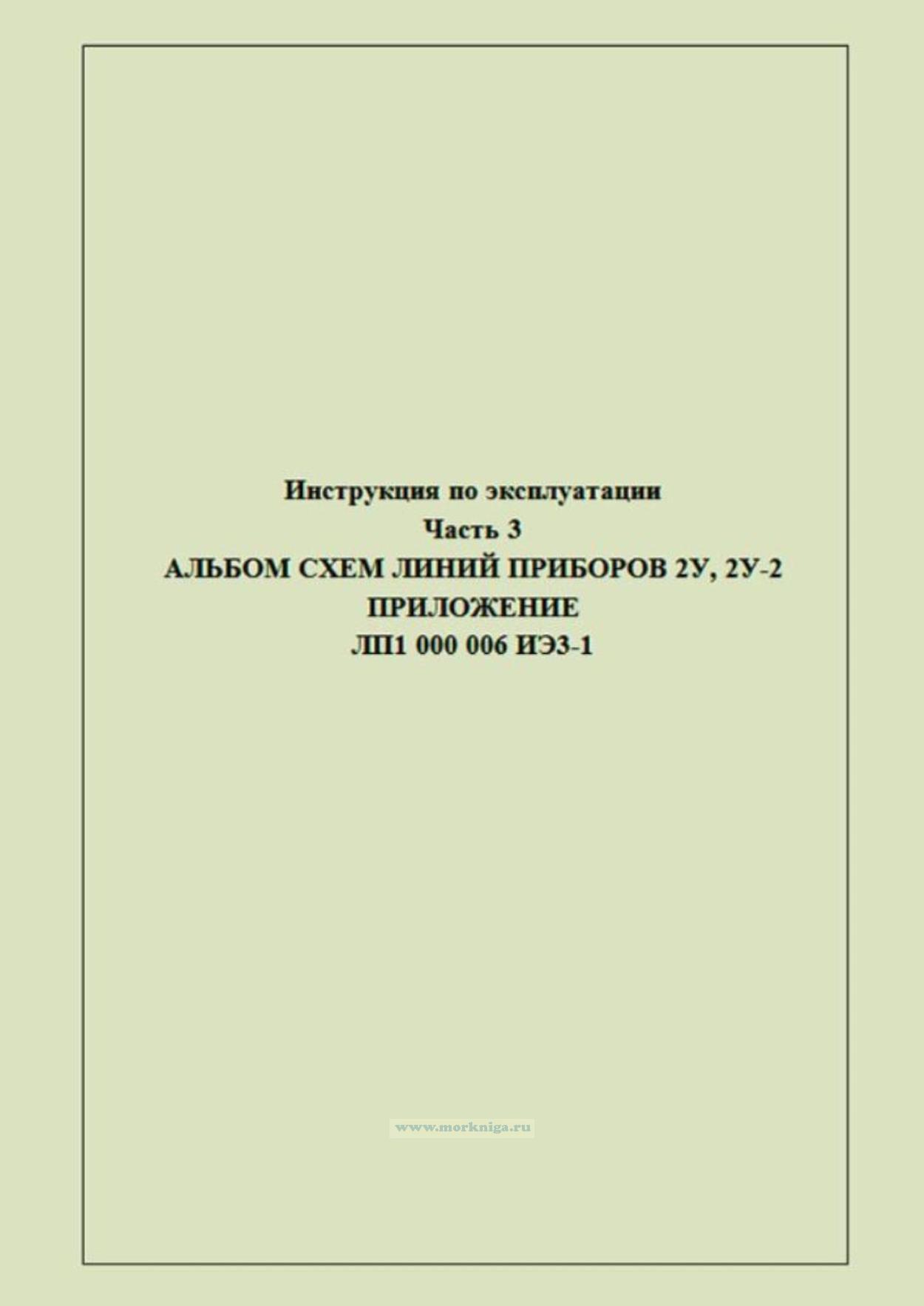

Приборы 2У, 2У-2. Инструкция по эксплуатации. Часть 3. Альбом схем линий

Перед началом работы следует ознакомиться с Инструкцией по регулировке прибора 2У
Содержание

1. Цепь механической блокировки реле накалаР1
2. Цепь питания контактора включения накала (Р4)
3. Цепь питания реле электрической блокировки первого каскада (Р3, Р10)
4. Цепь питания реле электрической блокировки второго каскада (Р11, Р20)
5. Цепь питания реле электрической блокировки третьего каскада (Р21)
6. Цепь питания реле времени (Р14)
7. Цепь питания реле "Готов к включению" (Р22)
8. Цепь питания реле включения высокого напряжения (Р8) в режиме НАСТРОЙКА
9. Цепь питания реле включения высокого напряжения (Р8) в режиме АВТОМАТ
10. Цепь питания реле автоматического включения высокого напряжения (Р18)
11. Цепь питания реле отключения высокого напряжения (Р7)
12. Цепь питания реле автоматического отключения высокого напряжения (Р15, Р24)
13. Цепь питания реле включения ПМС первого каскада (Р13)
14. Цепь питания реле включения ПМС второго каскада (Р4)
15. Цепь питания реле включения ПМС третьего каскада (Р19)
16. Цепь питания реле включения первого каскада /Р2/
17. Цепь питания реле включения второго каскада /Р12/
18. Цепь питания реле включения третьего каскада /Р5/
19. Цепь питания контактора выпрямителя первого каскада ВВС-20-010
20. Цепь питания контактора выпрямителя второго каскада ВВ-21-033
21. Цепь питания контактора выпрямителя третьего каскада ВВ-32-08
22. Цепь питания реле включения полного режима первого каскада /Р1/
23. Цепь питания реле включения полного режима второго каскада /Р2/
24. Цепь питания реле включения полного режима третьего каскада /Р3/
25. Схема прохождения тока УВЧ-1
26. Цепь питания реле максимального тока первого каскада /Р16/
27. Цепь питания реле максимального тока второго каскада /Р25/
28. Цепь питания реле максимального тока третьего каскада /Р17/
29. Цепь питания выпрямителя накала ЛБВ
30. Цепь питания накала ЛБВ
31. Цепь питания выпрямителя накала лампы ГМИ-46Б первого каскада Сб14 и выпрямителя смещения П каскада Сб8
32. Цепь питания выпрямителя накала лампы ГМИ-46Б второго каскада Сб15 и выпрямителя смещения П каскада Сб9
33. Цепь питания выпрямителя накала ламп ГМИ-46Б третьего каскада Сб16, Сб17 и выпрямителя смещения П каскада Сб10
34. Схема питания накала лампы РМИ-46б второго каскада /Л56/
35. Схема питания накала ламп ГМИ-46б/Л57, Л58/ третьего каскада
36. Цепь питания 220В 400 Гц блока К-2
