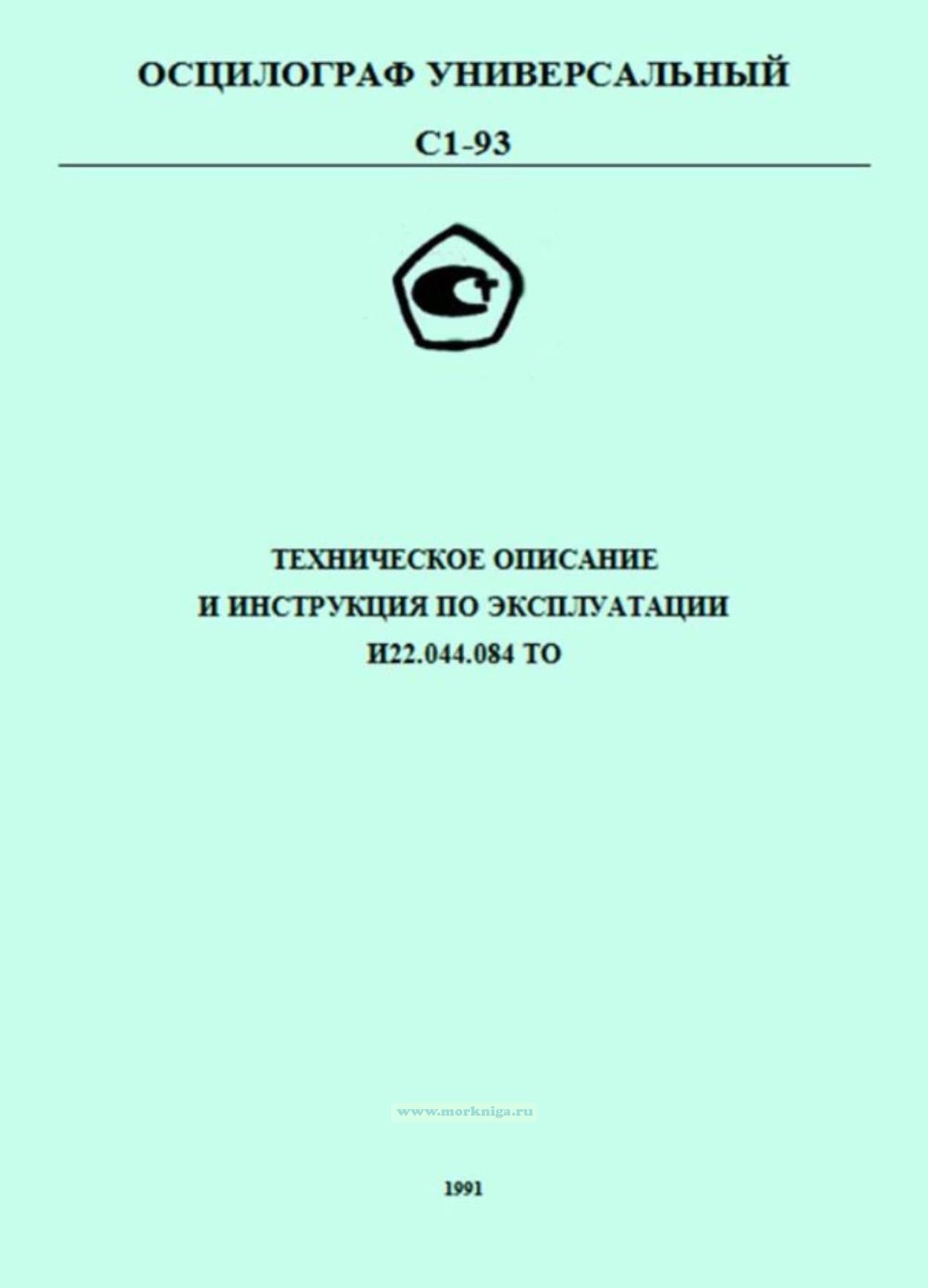

Осцилограф универсальный С1-93. Техническое описание и инструкция по эксплуатации. Альбом 1

Издание продается в электронном виде!
Настоящее техническое описание и инструкция по эксплуатации предназначены для ознакомления лиц, эксплуатирующих прибор, с устройством и принципом работы, основными правилами эксплуатации, обслуживания, простейшего ремонта и эксплуатации прибора.
Ремонт прибора должен производиться только лицами, имеющими специальную подготовку, ознакомленными с устройством и принципом работы данного прибора, в условиях специально оборудованных мастерских. В приборе есть напряжения, опасные для жизни, поэтому перед вскрытием и ремонтом прибора следует обязательно ознакомиться с указаниями мер безопасности, изложенными в разделе 8. Безотказная работа прибора обеспечивается регулярным техническим обслуживанием. Виды и периодичность работ по техническому обслуживанию изложены в разделе 13.
Для исключения возможности механических повреждений прибора, нарушения целостности гальванических и лакокрасочных покрытий следует соблюдать правила хранения и транспортирования прибора, изложенные в разделах 15 и 16.
Все радиоэлементы, встречающиеся в техническом описании, обозначены позиционными номерами с добавлением впереди номера цифрового шифра, характеризующего номер функционального узла платы в соответствии со схемой электрической принципиальной И22.044.089 ЭЗ. При изучении прибора необходимо пользоваться комплектом электрических принципиальных схем.
В связи с постоянной работой по совершенствованию изделия, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании. При эксплуатации прибора в условиях тропического климата необходимо эксплуатировать его в помещении с кондиционированием воздуха.
Во влажном тропическом климате при эксплуатации в комнатных условиях без кондиционирования воздуха необходимо предварительное включение прибора на время не менее двух часов с целью прогрева.

1. Введение
2. Назначение
3. Технические данные
4. Состав прибора
5. Устройство прибора и работа его составных частей
5.1. Принцип действия
5.2. Работа составных частей прибора
5.3. Конструкция прибора
6. Маркирование и пломбирование
7. Общие указания по эксплуатации
8. Указания мер безопасности
9. Подготовка прибора к работе
9.1. Установка прибора на рабочем месте
9.2. Описание органов управления
9.3. Включение и проверка работоспособности прибора
10. Порядок работы
10.1. Подготовка к проведению измерений
10.2. Подстройка и калибровка
10.3. Проведение измерений
11. Регулировка и настройка
11.1. Регулировка источников питания
11.2. Регулировка схемы управления ЭЛТ
11.3. Регулировка калибратора
11.4. Регулировка канала вертикального отклонения
11.5. Регулировка канала горизонтального отклонения
11.6. Регулировка схемы усилителя подсвета
12. Характерные неисправности и методы их устранения
12.1. Метод разборки прибора и поиск неисправностей
12.2. Краткий перечень возможных неисправностей
13. Техническое обслуживание
13.1. Профилактические работы
14. Поверка осциллографа
14.1. Операции и средства поверки
14.2. Условия поверки и подготовка к ней
14.3. Проведение поверки
14.4. Оформление результатов поверки
15. Правила хранения
15.1. Кратковременное хранение
15.2. Длительное хранение
15.3. Консервация прибора
15.4. Расконсервация прибора
16. Транспортирование
16.1. Тара, упаковка и маркировка упаковки
16.2. Условия транспортирования
Приложения:
1. Карты рабочих напряжений
2. Карты импульсных напряжений
3. Электрические данные моточных изделий
4. Схема калибратора входа для измерения входного активного сопротивления и входной емкости
Схемы расположения основных элементов
