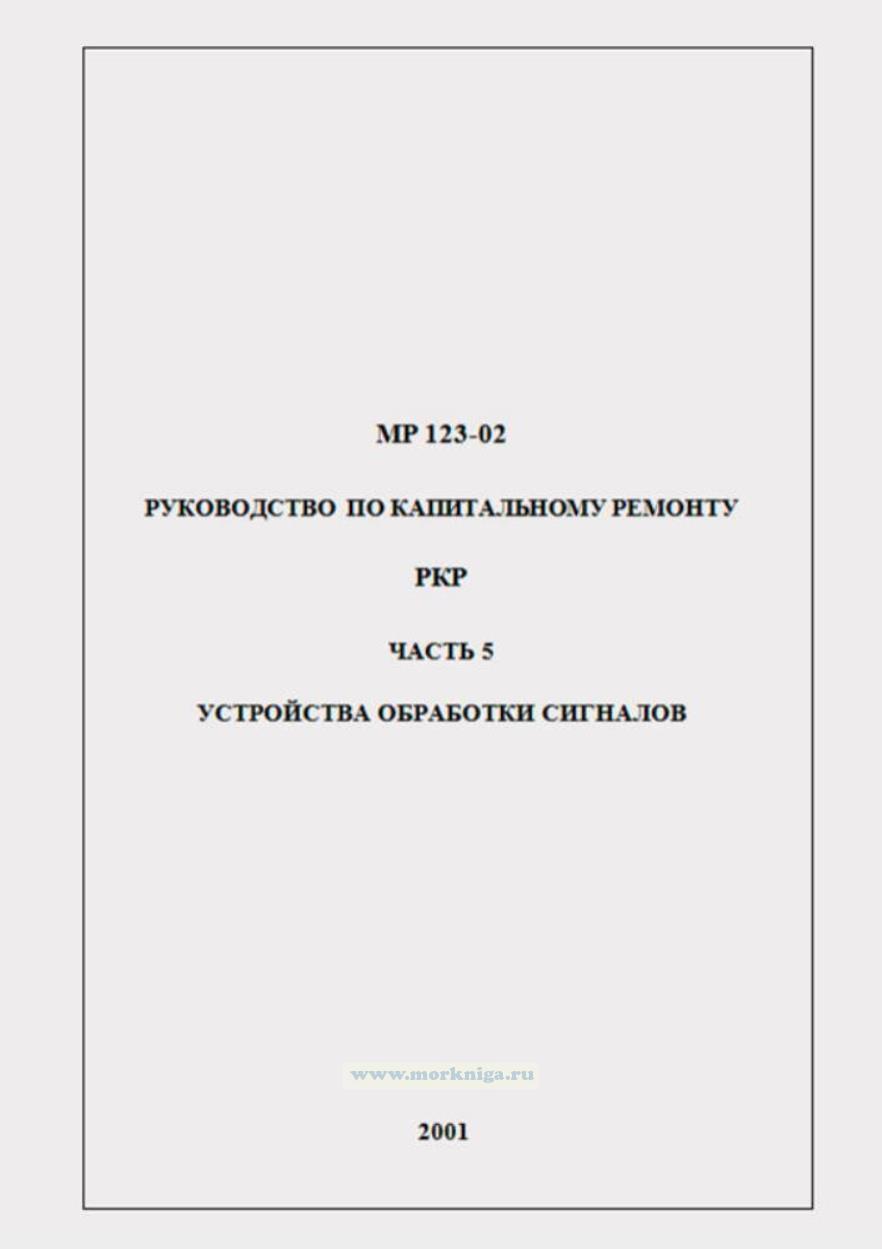

МР-123-02. Руководство по капитальному ремонту РКР. Часть 5. Устройства обработки сигналов

Начало см. здесь
Продолжение см. здесь

Настоящая часть Руководства предназначена для использования при проверке и регулировке блоков и панелей устройства обработки сигналов в дальностном и угловом каналах, устройства обеспечения беспомеховой работы однодиапазонных РЛС одного корабля и устройства обработки сигналов в индикаторном канале.
Данная работа производится на стенде в цехе ремонтного предприятия после капитального ремонта, проведенного в соответствии с разделами 23-29 Руководства по капитальному ремонту РКР.
Проверка и регулировка панелей блока ВОДУ производится в цехе с применением специализированного стенда для питания панелей, универсальных измерительных приборов и универсальных источников питания. Вся аппаратура располагается на столе лабораторного типа.

Содержание

Введение
Принятые сокращения, условные обозначения
13 проверка и регулировка блоков и панелей
устройства обработки сигналов в дальностном
и угловом каналах
13.1 Состав аппаратуры
13.2 Общие методические указания
13.3 Блок ВОДУ. Электрические требования
13.4 Методика проверки и регулировки блока ВОДУ
13.5 Панель ФЛЗ. Электрические требования
13.6 Методика проверки и регулировки панели ФЛЗ
13.7 Панель ФИ. Электрические требования
13.8 Методика проверки и регулировки панели ФИ
13.9 Панель ФС. Электрические требования
13.10 Методика проверки и регулировки панели ФС
13.11 Панель КР. Электрические требования
13.12 Методика проверки и регулировки панели КР
13.13 Панель ЗВИ. Электрические требования
13.14 Методика проверки и регулировки панели ЗВИ
13.15 Панель Т. Электрические требования
13.16 Методика проверки и регулировки панели Т
13.17 Панель СИ, Панель ДОГ Электрические требования
13.18 Методика проверки и регулировки панели СИ,панели ДОГ
13.19 Панель УПД. Электрические требования
13.20 Методика проверки и регулировки панели УПД
13.21 Панель ФЧД. Электрические требования
13.22 Методика проверки и регулировки панели ФЧД
13.23 Панель ДД. Электрические требования
13.24 Методика проверки и регулировки панели ДД
13.25 Панель ОСД. Электрические требования
13.26 Методика проверки и регулировки панели ОСД
13.27 Панель УФ. Электрические требования
13.28 Методики проверки и регулировки панели УФ
13.29 Панель КПР. Электрические требования
13.30 Методика проверки и регулировки панели КПР
13.31 Панель ОСУ. Электрические требования
13.32 Методика проверки и регулировки панели ОСУ
13.33 Панель ЛП. Электрические требования
13.34 Методика проверки и регулировки панели ЛП
14 Проверка и регулировка блока и панелей
Устройства обеспечения беспомеховой работы
Однодиапазонных рлс одного корабля
14.1 Состав аппаратуры
14.2 Общие методические указания
14.3 Блок ФСПУ. Электрические требования
14.5 Панель ФСП. Электрические требования
14.6 Методика проверки и регулировки панели ФСП
14.7 Панель УМР. Электрические требования
14.8 Методика проверки и регулировки панели УМР
