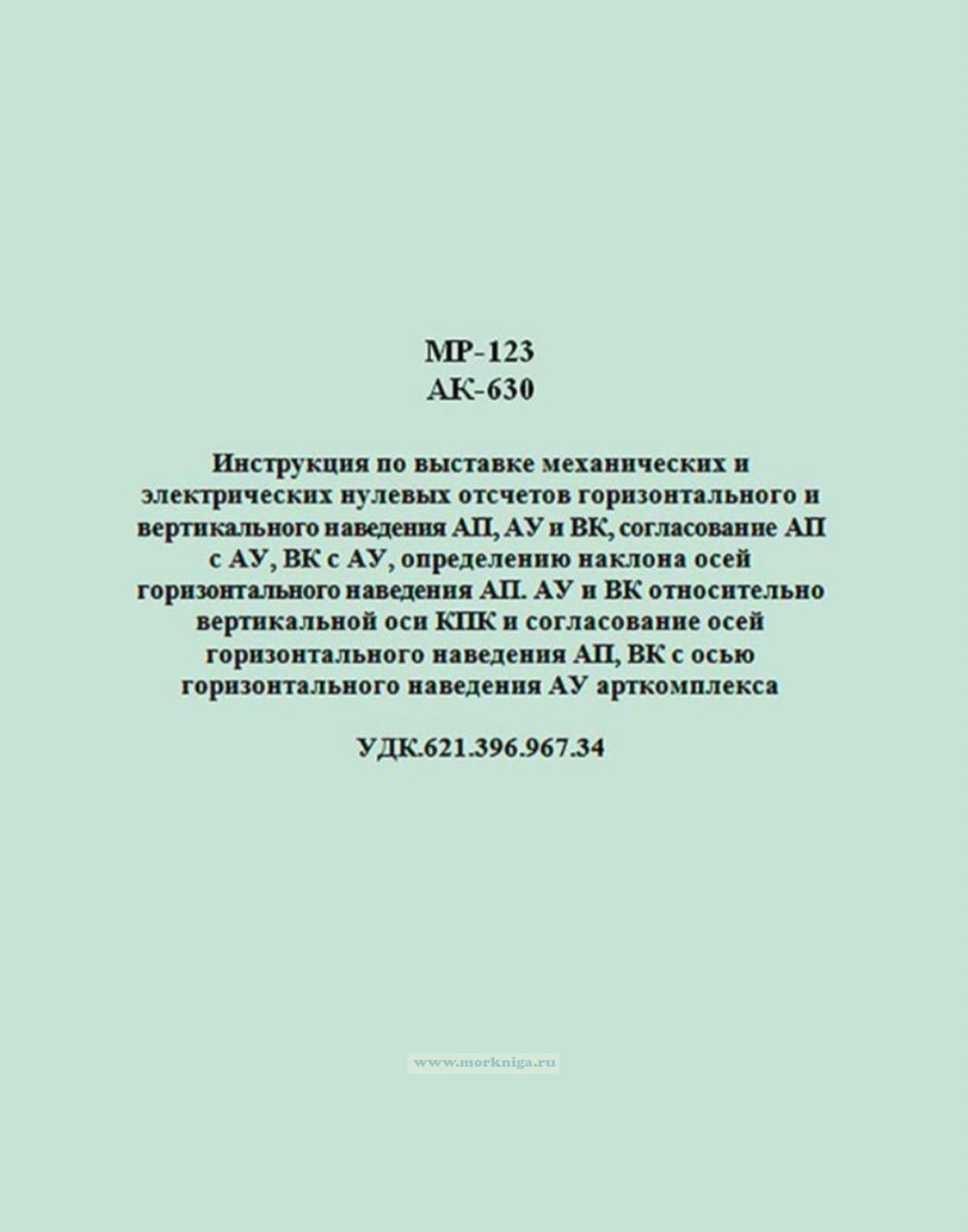

МР-123. АК-630. Инструкция по выставке механических и электрических нулевых отсчетов горизонтального и вертикального наведения АП, АУ и ВК, согласование АП с АУ, ВК с АУ, определению наклона осей горизонтального наведения АП, АУ и ВК относительно вертикальной оси КПК и согласование осей горизонтального наведения АП, ВК с осью горизонтального наведения АУ арткомплекса. УДК.621.396.967.34

Точность стрельбы артиллерийского комплекса зависит от целого ряда факторов, в том числе от точности выставки механических и электрических нулевых отсчетов горизонтального и вертикального наведения АП, АУ и ВК и согласования АП с АУ и ВК с АУ, а также от точности определения углов наклона осей ГН АП, АУ и ВК относительно вертикальной оси КПК и согласования их между собой.
Для выставки механических нулевых отсчетов по ГН АУ,АП и ВК при постройке корабля на основании гюйсштока и флагштока должны быть нанесены вертикальные риски, которые должны точно совпадать с ДПК. Для выставки механических нулевых отсчетов ВН АУ, АП и ВК на корабле необходимо иметь два оптических квадранта и стационарные либо схемные КП на АУ, АП и ВК.
КПК выставляется при постройке корабля, точность выставки КПК относительно корпуса корабля принимается такой, чтобы после спуска корабля на вод и при отсутствии крена и дифферента плоскость КПК совпадала с истинным горизонтом и всегда занимала неизменное положение по отношению к корпусу корабля.
КПК является исходной базой при: расточке фундаментов, выставке механических нулевых отсчетов ВН АУ АП и ЭД определении углов наклона осей ГН АУ АП И ВК относительно вертикальной оси КПК.

Содержание

Условные и сокращенные обозначения
Общие требования
1. Проверка согласования оптических осей ТОУ и визира В-8
2. Проверка согласования оптической оси ТОУ с электрической осью антенны
3. Выставка механического нулевого отсчета ГН АУ, расположенной в ДПК
4. Выставка механического нулевого отсчета ГН, АП, расположенного в ДПК
5. Выставка механических нулевых отсчетов ГН к АП , расположенных на борту при выставке их по гюйсштоку или флагштоку
6. Выставка механических нулевых отсчетов ГН АУ и АП, расположенных на борту корабля, которые из-за надстроек не могут быть наведены на гюйсшток или флагшток
7. Выставка механического нулевого отсчета ВН АУ
8. Выставка механического нулевого отсчета ВН АП
9. Определение угла наклона оси ГН АУ относительно вертикальной оси КПК
10. Определение угла наклона оси ГН АП относительно вертикальной оси
11.Определение угла наклона среднебашенной оси относительно вертикальной оси КПК. Согласование оси ГН АП с осью ГН АУ или со среднебашенной осью
12.Проверка согласования АУ с АП по ГН и ВН по выбранному ориентиру с использованием ТХП АУ и визира В-8 АП
13. Проверка согласования АУ с АП по ГН и ВН по небесным светилам
14. Выставка механического нулевого отсчета ГН,ВК, расположенной в ДПК
15.Выставка механического нулевого отсчета ГА ВК, расположенной на борту
16 Выставка механических нулевых отсчетов ГН ВК, расположенных на борту корабля, которые из-за надстроек не могут быть наведены на гюйсшток или флагшток
17. 0пределение угла наклона оси ГН ВК относительно вертикальной оси КПК
18. Проверка согласования электрических нулевых отсчетов с механическими нулевыми отсчетами по ГН
19. Проверка согласования электрических нулевых отсчетов с механическими нулевыми отсчетами по ВН
20. Проверка согласования осей прибора ВК с АУ по ГН и ВН
