Индикатор ИВ-22

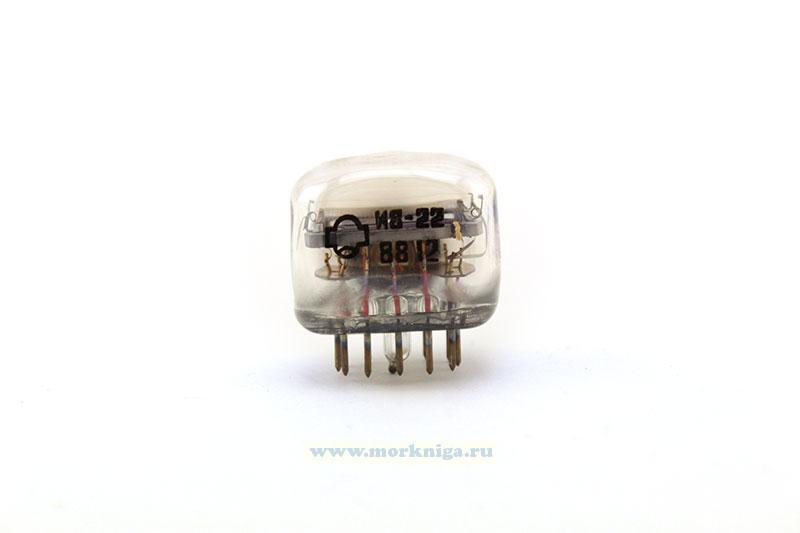

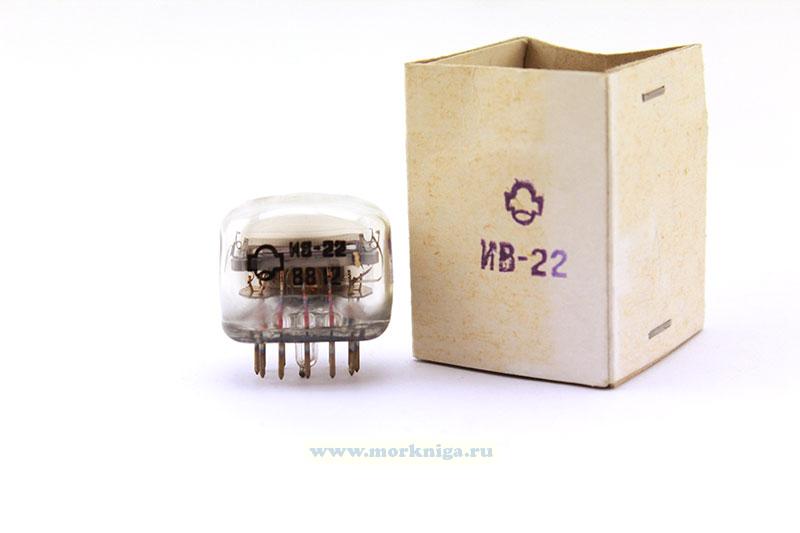

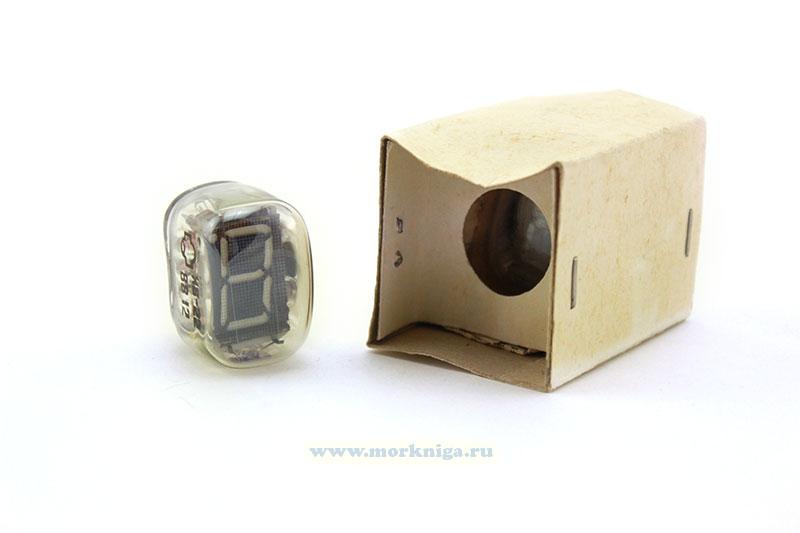

Лампа ИВ-22 - люминисцентный семисегментный индикатор зелёного цвета свечения. Индикатор ИВ-22 выполнен в стеклянной колбе с жесткими выводами. Индикация осуществляется через купол баллона. Аноды прибора выполнены в виде семи сегментов и десятичной точки.
Для исключения мерцания частота питающего напряжения анодов и сетки должна быть не менее 40Г ц.
В импульсном режиме напряжение анодов-сегментов и сетки может достигать 80В. Допустимая минимальная скважность при этом определяется по формуле: Qмин=(Ua/30)2,5
Во избежание возможной подсветки напряжение на выключенном сегменте не должно превышать 1,5-2,0 В
Нерабочие сегменты следует соединить с общим проводом схемы через резисторы сопротивлением не более 510 КОм.
