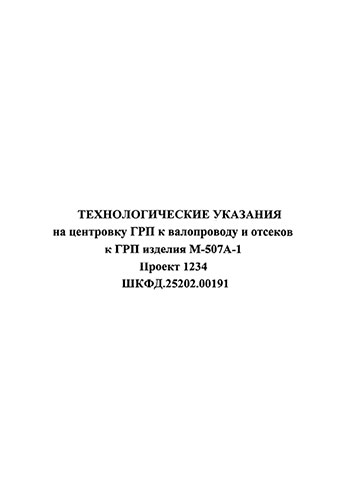

Технологические указания на центровку ГРП двигателя М-507А-1

Настоящие технологические указания являются как дополнение к технологической инструкции 507-1-ТУ-19 и уточняют технологическую последовательность по центровке изделий М-507А-1.
Монтаж двигателя М-507А-1 имеет следующие отличительные конструктивные особенности от М7А:
-ГРП имеет только 2 основные опоры с амортизирующими элементами и 1 поддерживающую с расположенными под ними комплектами регулировочных прокладок;
-кормовой и носовой отсеки соединены с ГРП внутри торсионными валами, снаружи центрирующими выступами и заточками, имеющими определенные зазоры;
-приспособления для вертикального перемещения опор ГРП и опор отсеков устанавливаются на опоры ГРП и отсеков;
-приспособления для перемещения ГРП и отсеков в продольном и поперечном направлении упираются в конструктивные элементы опор ГРП и отсеков.
Учитывая все вышеперечисленное, центровка ГРП и отсеков двигателя должна выполнятся с особой тщательностью и в 3 этапа последовательных технологических операций.
Настоящие технологические указания являются как дополнение к технологической инструкции 507-1-ТУ-19 и уточняют технологическую последовательность по центровке изделий М-507А-1.

Содержание
1 Введение
2 Общие положения
3 Центровка
4 Требования безопасности и охраны труда
5 Перечень материалов
6 Таблица 1
7 Рис.12
8 Рис.13
9 Рис.14
10 Рис. 17
11 Рис. 18
12 Лист регистрации изменений
