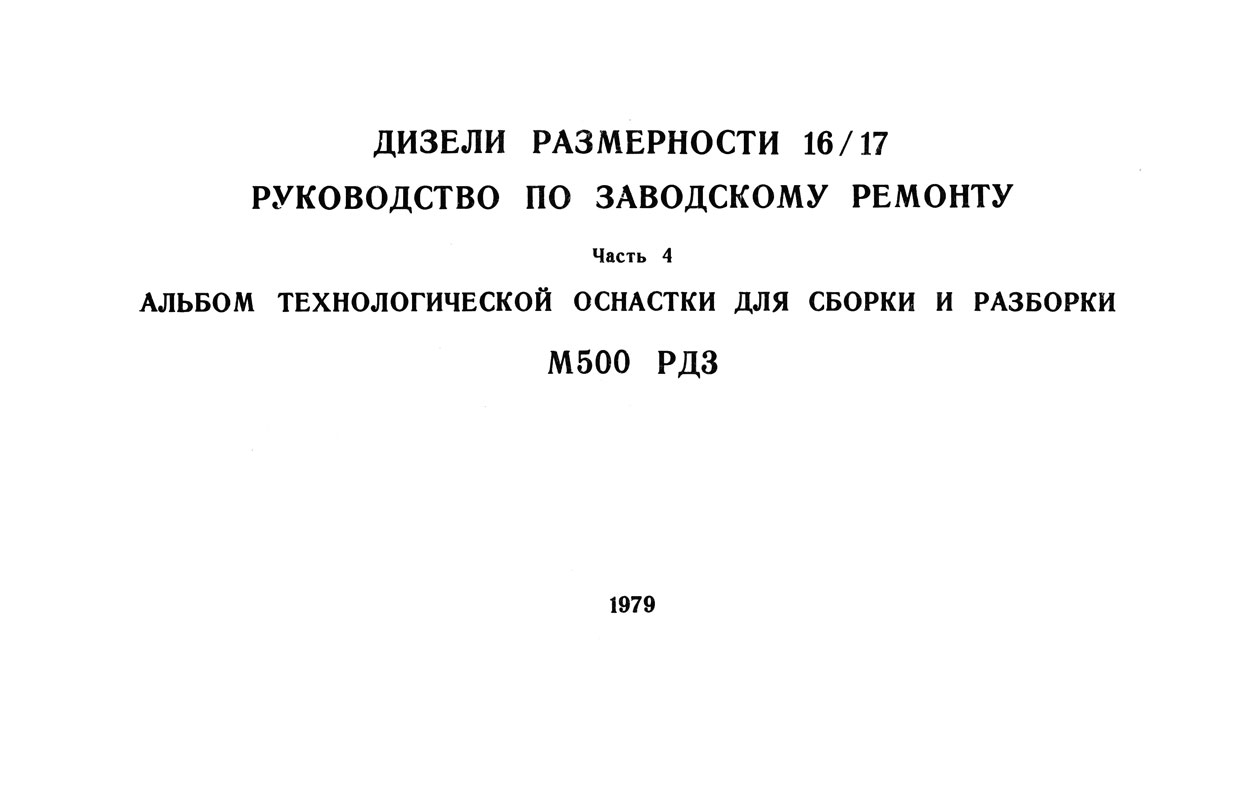

Дизели размерности 16/17. Руководство по заводскому ремонту. Часть 4. М500 РД3

Дизели размерности 16/17. Часть 4. Альбом технологической оснастки для сборки и разборки М500 РД.
См. также Дизели размерности 16/17. Руководство по заводскому ремонту. Часть 1. М500 РД
Дизели размерности 16/17. Руководство по заводскому ремонту. Часть 2. М500 РД1
Дизели размерности 16/17. Руководство по заводскому ремонту. Часть 3. М500 РД2

Содержание
1. Блоки двигателей
2. Механизм распределения
3. Поршни двигателей
4. Шатунный механизм
5. Коленчатый вал
6. Переходник и управление топливными насосами
7. Привод агрегатов
8. Агрегатный узел
9. Насосы откачки масла из блоков
10. Насос пресной воды
11. Насос маслооткачиваюций
12. Газопроводы
13. Насос забортной воды
14. Шланги топливные, масляные, воздушные
15. Насос топливный
16. Топливный блок-насос
17. Топливная форсунка
18. Узел крепления двигателя
19. Редукционный клапан
20. Регулятор оборотов с приводом
21. Турбокомпрессоры
22. Привод к тахометрам
23. Муфты реверсивная и разобщительная
24. Насосы маслодозирующие
25. Редукторы двигателей
26. Фильтры топливный и масляный
27. Установка для проверки форсунок
28. Агрегат предварительной прокачки двигателя маслом
29. Общая сборка и разборка двигателей
30. Испытание и консервация двигателя
Лист регистрации изменений
