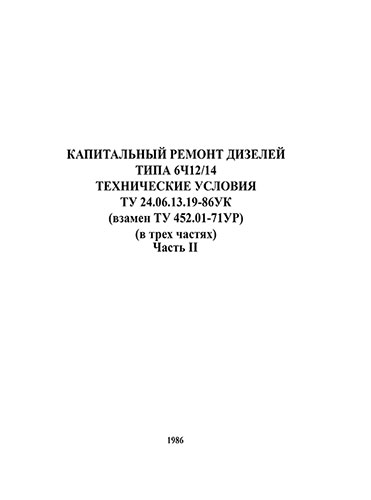

Капитальный ремонт дизелей типа 6Ч12/14 Технические условия ТУ 24.06.13.19-86 УК (взамен ТУ 452.01-71 УР ) ( в трех частях ) Часть 2

Часть вторая и третья технических условий на капитальный ремонт дизелей типа 6Ч 12/14 представлены в виде карт дефектации и ремонта деталей и сборочных единиц.
Карты охватывают основные детали и сборочные единицы дизелей базовых моделей К-47OMI (6Ч 12/14) и К-I7П.П (6ЧН 12/14), а на остальные идентичные детали дается ссылка в примечании карт.
Детали и сборочные единицы, не указанные в настоящих технических условиях, дефектовать и ремонтировать в соответствии с рекомендациями общих технических пособий и справочников.
Каждая карта состоит из рисунков детали или сборочной единицы и текстовой части, разбитой на графы. На рисунке показаны те поверхности, износ или деформация которых, наиболее вероятны в процессе эксплуатации.
Способы восстановления изношенных поверхностей приведены как рекомендуемые и не ограничивают технической инициативы ремонтных предприятий в применении иных способов ремонта при обязательном выполнении технических требований к отремонтированной детали или сборочной единице.
См. также
Капитальный ремонт дизелей типа 6Ч12/14 Технические условия ТУ 24.06.13.19-86 УК (взамен ТУ 452.01-7. Часть 1
Капитальный ремонт дизелей типа 6Ч12/14 Технические условия ТУ 24.06.13.19-86 УК (взамен ТУ 452.01-7. Часть 3

Содержание
Введение
Группа
Бал коленчатый
Блок
Поршень с шатуном
Крышка цилиндров
Коллектор выпускной
Крышка передняя
Маховик
Насос масляный
Насос внутреннего контура
Фильтр-холодильник масла
Воздухораспределитель
Привод топливного насоса
Бачок уровня
Бачок расширительный с охладителем воды
Трубопровод масляный
Трубопровод воздушного пуска
Топливопровод
Трубопровод топливный
Щит контрольных приборов
Форсунка
Приложение I. Инструкция по проверке качества распыливания распылителей форсунок
Приложение 2. Инструкция по отбору и пользованию эталона гидроплотности распылителей
