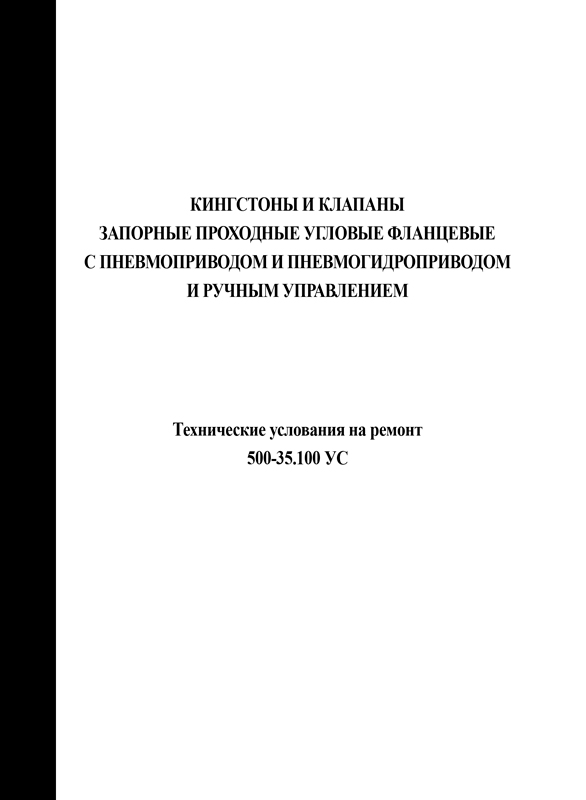

Кингстоны и клапаны. Запорные, проходные, угловые, фланцевые с пневмоприводом и пневмогидроприводом и ручным управлением. Технические условия на ремонт 500-35.100 УС

Репринтное издание

Настоящие технические условия на ремонт разработаны в соответствии с «Техническим заданием на разработку технических условий на ремонт» 90-РЦ066 уточненным протоколом №13 от 6 мая 1971 года и распространяются на:
- кингстон с пневмогидроприводом Ду 50: Ру 40-527-35.310;
- кингстон с пневмогидроприводом Ду 60: Ру 40-527-35.317;
- кингстон с пневмоприводом Ду 50: ру 40-527-35.401;
- клапан запорный угловой фланцевый бронзовый с пневмогидроприводом Ду 60: Ру 40-587035.1390;
- клапан запорный проходной фланцевый бронзовый с пневмоприводом Ду 50: Ру 40-587-35.1698;
- клапан запорный угловой фланцевый с пневмогидроприводом и ручным управлением Ду 100: Ру 40-587-35.3378;
- клапан запорный с пневмогидроприводом и ручным управлением, угловой фланцевый бронзовый Ду 100: Ру 40-587.35.6259
ТУ на ремонт предназначены для выполнения текущего и среднего ремонта арматуры на всех предприятиях, производящих ремонт арматуры. Они определяют порядок демонтажа, разборки, дефектования, особенности ремонта, сборки монтажа и проведения после ремонтных испытаний.
ТУ на ремонт являются обязательным руководящим документом для предприятий, производящих ремонт арматуры, а также для представителей заказчика, производящих приемку отремонтированной арматуры.

Содержание
Введение
Общие технические и конструктивные данные клапанов
Краткое описание, принцип действия и назначение
Общие технические требования и условия на ремонт клапанов
Требования по определению технического состояния дефектации клапана в собранном виде на заказе
Требования к демонтажу клапана с заказа
Разборка клапана
Дефектование
Маркировка
Гидравлические испытания
Требования к ремонту и изготовлению деталей и узлов клапана
Требования к сборке, проверке, регулировке и испытанию клапана на стенде
Требования по окраске и консервации клапана
Требования к монтажу и проверка изделия на заказе
Указания по технике безопасности
Технологические карты
Перечень технических документов
Нормы расхода запасных частей на ремонт изделий
Нормы расхода резинотехнических изделий на ремонт изделий
Нормы расхода материалов на ремонт изделий
Эскизы клапанов
Габаритные, присоединительные и демонтажные размеры клапанов
Таблица ремонтных размеров посадочных мест деталей, уплотняемых резиновыми кольцами круглого сечения
Лист регистрации изменений
