Чертежи кораблей Российского флота. 12-весельный катер броненосных лодок "Чародейка" и "Русалка" (масштаб 1:35)

В 2005 году нашим коллективом был издан чертёж броненосной лодки “Русалка”. К сожалению, из-за подготовки к переезду РГА ВМФ работа с его фондами была ограничена. Сегодня тираж чертежей б.л. “Русалка” уже закончился, но на Украине издана её картонная модель. После открытия РГА ВМФ на новом месте мы продолжили архивные изыскания, и в документах 327 фонда был обнаружен оригинальный чертеж 12-весельного катера для броненосных лодок “Чародейка” и “Русалка”. Документ является чертёжным приложением к решению Кораблестроительной коллегии Морского Технического Комитета от 31 марта 1867 года за № 49. Из-за небрежности XIX века в хранении и обработке исторических документов данный чертёж оказался складирован в фонде № 327, т.е. в фонде чертежей парусного флота, что затруднило его изыскание.

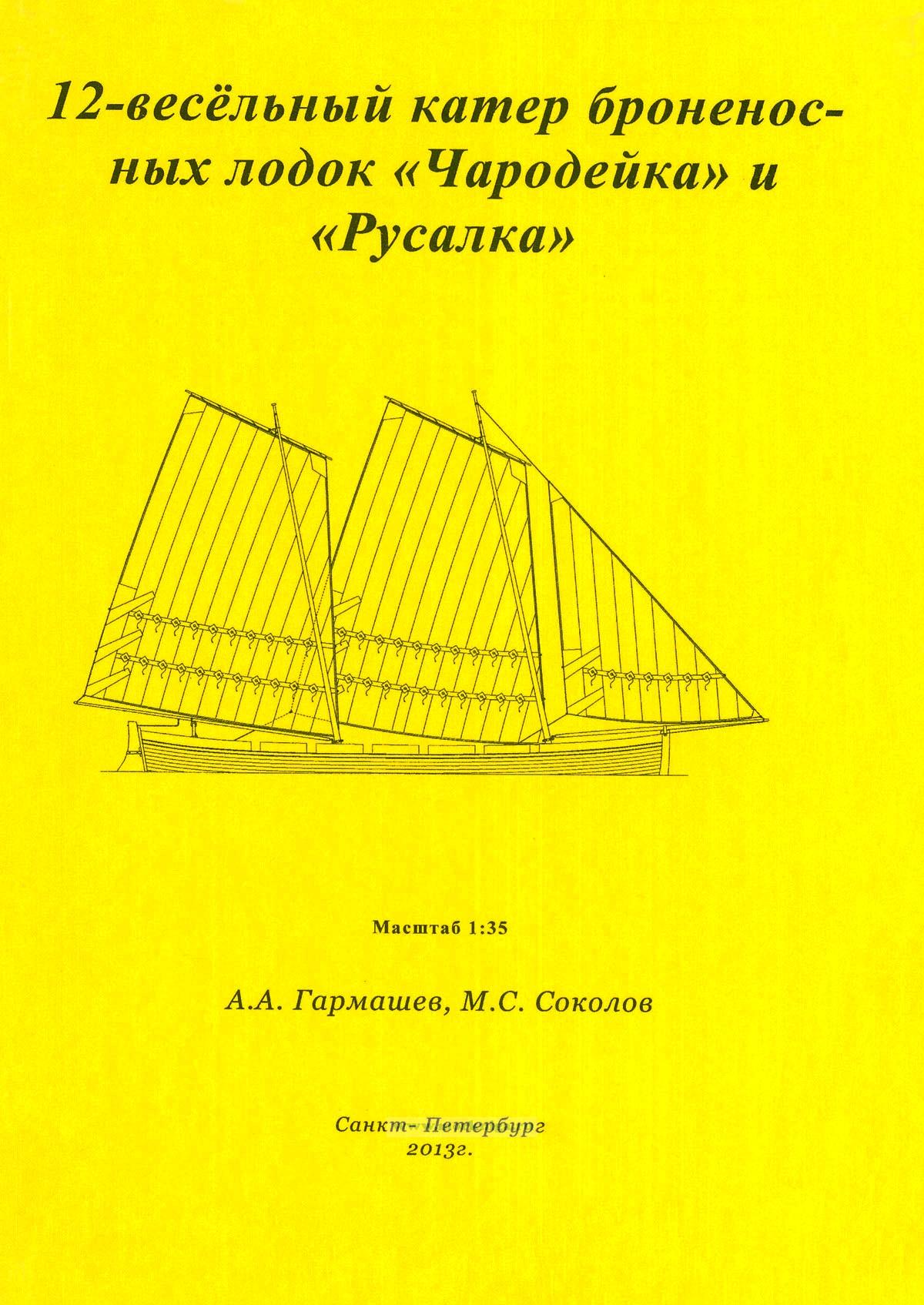

Чертеж состоит из 2 листов формата А3
Масштаб: 1:35
