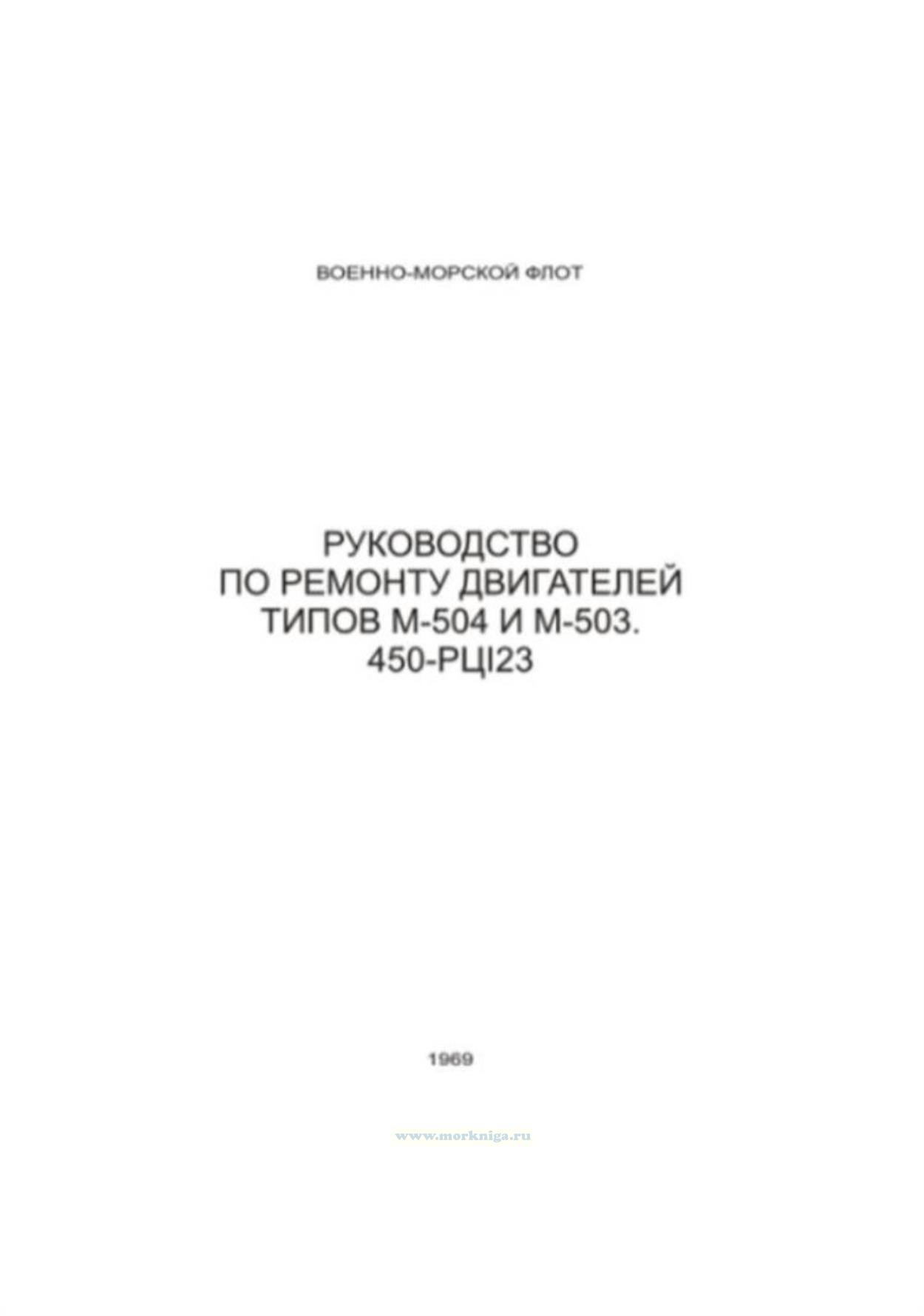

Руководство по ремонту двигателей типов М-504 и М-503. 450-РЦI23

Руководство по ремонту двигателей типов М-504 и М-503 является обязательным для всех предприятий Военно-Морского Флота, ремонтирующих указанные двигатели, а также для личного состава, эксплуатирующего и производящего ремонт двигателей и их агрегатов в процессе эксплуатации.
Настоящее Руководство по ремонту двигателей типов М-504 и М-503 представляет собой откорректированное объединенное издание Руководства по ремонту двигателей типа М-503, издания ВМФ 1962 г. и Руководства по ремонту двигателей типа М-504, издания 1964 года. При разработке объединенного Руководства за основу взята конструкторская документация головного завода-изготовителя двигателей по ее состоянию на 1 июля 1967 года.

Содержание
Введение
Часть первая. Разборка и сборка двигателя
Глава I. Организация ремонта двигателя
§ 1. Общие положения
§ 2. Организация технологического процесса ремонта.
§ 3. Приемка двигателя в ремонт
Глава II. Разборка двигателя
§ 4. Общие указания по разборке
§ 5. Подготовка двигателя к разборке
§6. Общая разборка двигателя
Глава III. Разборка, дефектация, ремонт и сборка узлов
§ 7. Общие указания по промывке деталей
§ 8. Коленчатый вал
§ 9. Шатунный механизм
§ 10. Картер
§ 11. Поршня
§ 12. Блоки
§ 13. Переходник и управление блоками насосов
§ 14. Проводной турбокомпрессор двигателей типа М-504
§ 15. Приводной турбокомпрессор двигателей типа М-503
§ 16. Узел крепления (передняя подвеска)
§ 17. Газопроводы
Глава IV. Разборка, дефектация, сборка, испытание агрегатов двигателя
§ 18. Привод агрегатов
§ 19. Агрегатный узел
§ 20. Насос откачки масла из блоков
§ 21. Насос пресной воды
§ 22. Маслооткачивающий насос
§ 23. Маслодозирующий насос одноступенчатого редуктора
§ 24. Маслодозирующий насос двухступенчатого редуктора
§ 25. Насос забортной воды
§ 26. Насос забортной воды двигателя М-503Б
Глава V. Разборка, дефектация, ремонт, сборка и регулировка топливной аппаратуры и механизма распределения
§ 27. Топливный насос высокого давления
§ 28. Форсунки
§ 29. Разборка блока насосов и механизма распределения
§ 30. Дефектация и ремонт деталей и узлов блока насосов и механизма распределения
§ 31. Сборка блока насосов и механизма
§ 32. Обкатка и регулировка блока насосов
§ 33. Регулятор
Глава VI. Разборка, дефектация, ремонт и сборка реверсивной и разобщительной муфт
§ 34. Разборка реверсивной и разобщительной, муфт, съем силового редуктора и агрегатов
§ 35. Дефектация реверсивной и разобщительной муфт
§ 36. Сборка реверсивной и разобщительной муфт, установка силового редуктора и агрегатов
Глава VII. Переборка и ремонт силовых редукторов двигателей типов М-504 и М-503
§ 37. Общие условия переборки и ремонта редукторов
§ 38. Разборка одноступенчатых редукторов
§ 39. Разборка двухступенчатых редукторов
§ 40. Общие указания по промывке и дефектации деталей и узлов редукторов
§ 41. Сборка одноступенчатых редукторов
§ 42. Сборка двухступенчатых редукторов
Глава VIII. Общая сборка двигателя
§ 43. Ходовая часть
§ 44. Общая сборка двигателя
Часть вторая. Ремонт деталей на механическом участке
Глава IX. Ремонт основных деталей двигателя
§ 45. Перехромирование отверстий под подшипники коленчатого вала в секциях картера
§ 46. Ремонт главного шатуна
§ 47. Ремонт прицепного шатуна
§ 48. Ремонт коленчатого вала
§ 49. Ремонт блока
§ 50. Ремонт вала турбины с диском двигателей типа М-504
§ 51. Ремонт вала турбины с диском двигателей типа М-503
§ 52. Ремонт конусов синхронизатора и тормозной ленты
§ 53. Ремонт шестеренчатых насосов
Часть третья Испытание двигателя после ремонта
Глава X. Оборудование испытательной станции
§ 54. Краткое описание испытательной станции
§ 55. Масляная система
§ 56. Система пресной воды
§ 57. Система охлаждения масляного и водяного радиаторов
§ 58. Система забортной воды
§ 59. Топливная система
§ 60. Гидравлический тормоз и схема его питания
§ 61. Проверка тарировки гидротормоза фирмы «Хинан-Фруд» модели RFA-6
§ 62. Система замера максимального давления вспышки Рz
§ 63. Методика замера противодавления выхлопу
§ 64. Проверка и эксплуатация приборов, установленных на стенде
§ 65. Примерный перечень обязательных работ, проводимых на стенде при плановой тарировке гидротормоза
§ 66. Ведение протокола испытаний двигателя
§ 67. Система аварийно-предупредительной сигнализации и защиты
Глава XI. Монтаж двигателя на стенде
§ 68. Установка двигателя на испытательный стенд
§ 69. Монтаж соединительной рессоры и центровка двигателя с гидротормозом
§ 70. Присоединение к двигателю трубопроводов стендовых систем, управления и приборов
§ 71. Подготовка двигателя к первому запуску
§ 72. Запуск двигателя
Глава XII. Регулировка двигателя
§ 73. Проверка и изменение угла опережения впрыска топлива
§ 74. Изменение выхода реек топливных насосов на двигателе
§ 75. Регулировка иглы катаракта регулятора оборотов
Глава XIII. Демонтаж двигателя со стенда
§ 77. Отсоединение приборов
§ 78. Отключение управления двигателя
§ 79. Отсоединение трубопроводов
§ 80. Снятие двигателя со стенда
Глава XIV. Технические условия на стендовые испытания двигателей типов М-504 и М-503 после ремонта
§ 81. Общие требования
§ 82. Условия проведения испытаний
§ 83. Требования, предъявляемые к двигателю во время
§ 84. Приработка двигателя
§ 85. Таблицы режимов приработки двигателя
§ 86. Проверка регулировки двигателя
§ 87. Таблицы режимов проверки регулировки
§ 88. Сдаточное
§ 89. Таблицы режимов сдаточного испытания
§ 90. Испытания двигателя М-503Г на стендах, оборудованных гидротормозом фирмы "Хинан-Фруд" модели RFA-6
Часть четвертая
Глава ХV. Окраска, консервация и упаковка двигателя
§ 91. Общие требования
§ 92. Внутренняя консервация двигателя
§ 93. Слив воды из водяной системы
§ 94. Подготовка двигателя к окраске и наружной
§ 95. Окраска двигателя
§ 96. Наружная консервация и упаковка
Часть пятая Инструкции и технические условия
Инструкция 1 на запрессовку гильз в блоки
Инструкция 2 по контролю зацепления конических шестерен при изготовлении и монтаже
Инструкция 3 по промывке деталей в моечной машине или промывочной
Инструкция 4 по снятию нагара с клапанов впуска и выпуска
Инструкция 5 по снятию нагара с поршней
Инструкция 6 по приготовлению доводочных паст
Инструкция 7 на гальваническое покрытие свинцово-индиевым диффузионным сплавом поверхностей скольжения вкладышей двигателей типов М-504 и М-503
Инструкция 8 по консервации топливной аппаратуры двигателя
Технические условия 9 на сборку и регулировку топливной аппаратуры двигателей типов М-504 и М-503
Технические условия 10 на обкатку, переборку и регулировку регулятора оборотов
Технические условия 11 на динамическую регулировку прокачки масляных форсунок коленчатого вала двигателей типа М-504
Технические условия 12 на динамическую регулировку прокачки масляных форсунок коленчатого вала двигателей типа М-503
Инструкция 13 по дефектации и восстановлению подшипников качения
Инструкция 14 по обслуживанию и эксплуатации станка типа ДБ-301 для динамической балансировки
Методические указания по динамической балансировке коленчатого вала двигателей типа М-504
Инструкция 15 по магнитному контролю деталей двигателей типов М-504 и М-503
Инструкция 16 по проверке максимального давления невключения переднего или заднего хода реверсивной муфты
Лист регистрации изменений
