Вахтенный журнал холодильной установки (для 8 винтовых компрессорных агрегатов). Форма М-12

Вахтенный журнал холодильной установки (для 8 винтовых компрессорных агрегатов)

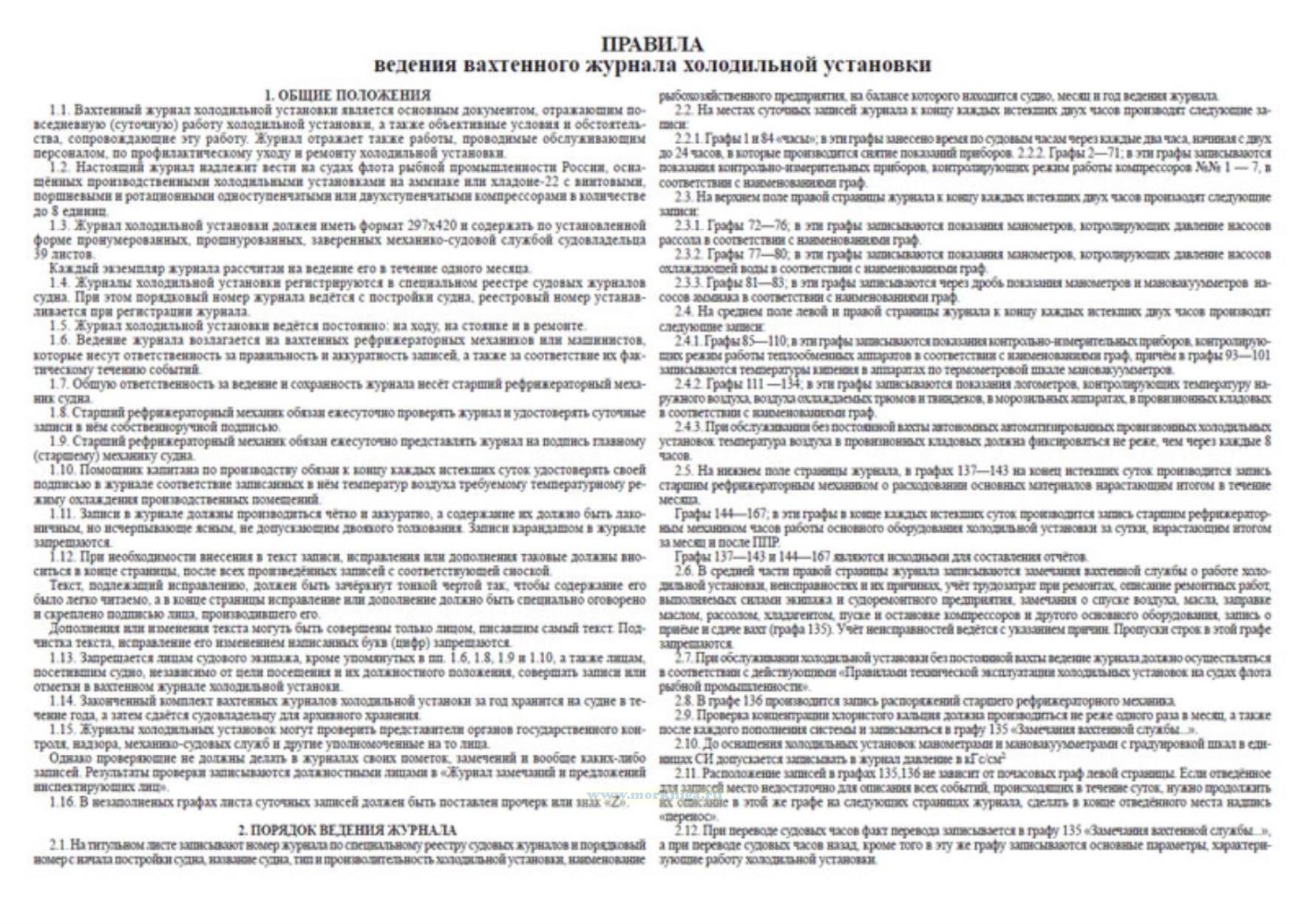

Правила ведения Вахтенного журнала холодильной установки
1. Общие положения
1.1. Вахтенный журнал холодильной установки является основным документом, отражающим повседневную (суточную) работу холодильной установки, а также объективные условия и обстоятельства, сопровождающие эту работу. Журнал отражает также работы, проводимые обслуживающим персоналом, по профилактическому уходу и ремонту холодильной установки.
1.2. Настоящий журнал надлежит вести на судах флота рыбной промышленности России, оснащённых производственными холодильными установками на аммиаке или хладоне-22 с винтовыми, поршневыми и ротационными одноступенчатыми или двухступенчатыми компрессорами в количестве до 8 единиц.

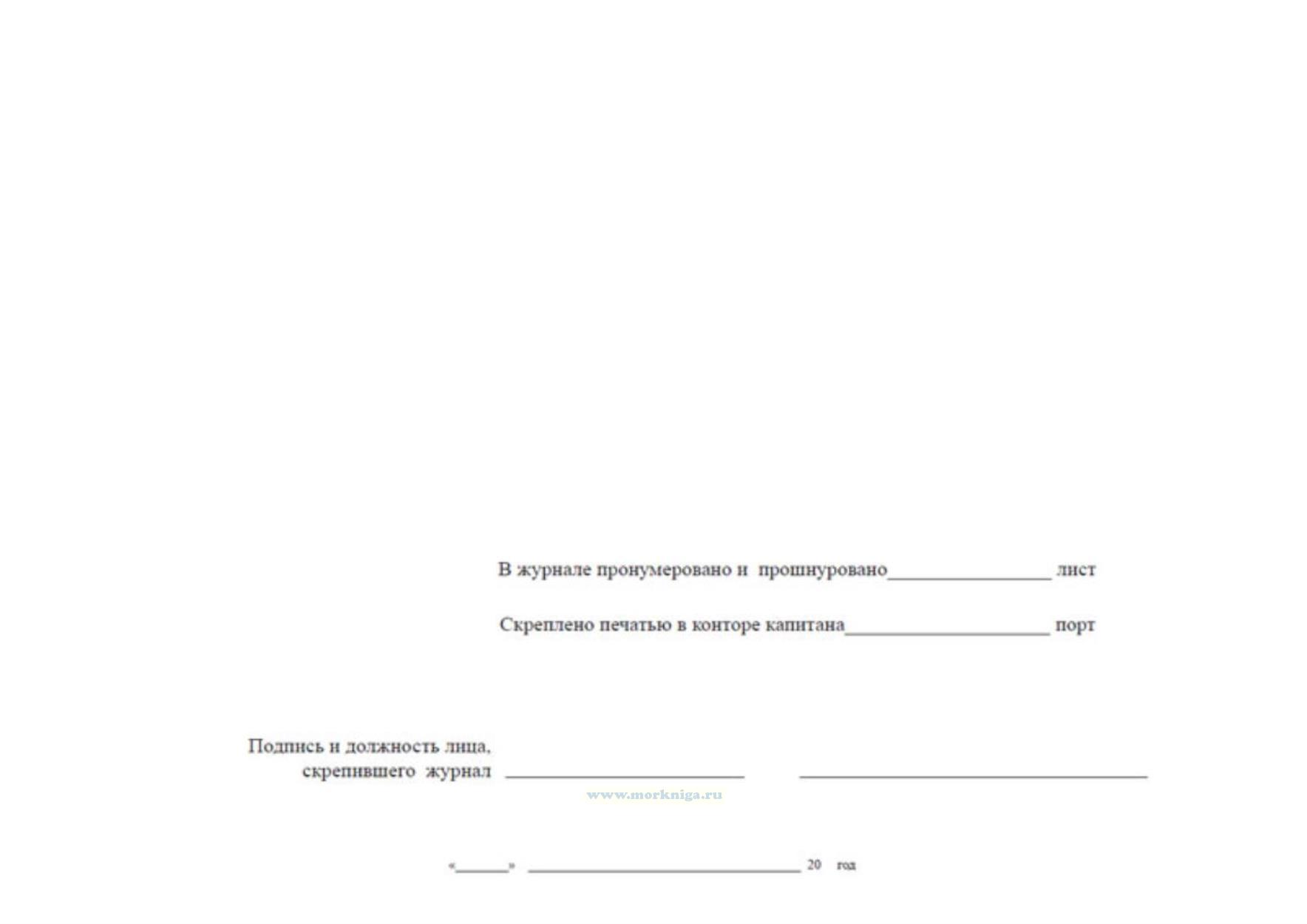

1.3. Журнал холодильной установки должен иметь формат 297x420 и содержать по установленной форме пронумерованных, прошнурованных, заверенных механико-судовой службой судовладельца 39 листов.
Каждый экземпляр журнала рассчитан на ведение его в течение одного месяца.
1.4. Журналы холодильной установки регистрируются в специальном реестре судовых журналов судна. При этом порядковый номер журнала ведётся с постройки судна, реестровый номер устанавливается при регистрации журнала.
1.5. Журнал холодильной установки ведётся постоянно: на ходу, на стоянке и в ремонте.
1.6. Ведение журнала возлагается на вахтенных рефрижераторных механиков или машинистов, которые несут ответственность за правильность и аккуратность записей, а также за соответствие их фактическому течению событий.
1.7. Общую ответственность за ведение и сохранность журнала несёт старший рефрижераторный механик судна.
1.8. Старший рефрижераторный механик обязан ежесуточно проверять журнал и удостоверять суточные записи в нём собственноручной подписью.
1.9. Старший рефрижераторный механик обязан ежесуточно представлять журнал на подпись главному (старшему) механику судна.
1.10. Помощник капитана по производству обязан к концу каждых истекших суток удостоверять своей подписью в журнале, соответствие записанных в нём температур воздуха требуемому температурному режиму охлаждения производственных помещений.
1.11. Записи в журнале должны производиться чётко и аккуратно, а содержание их должно быть лаконичным, но исчерпывающе ясным, не допускающим двоякого толкования. Записи карандашом в журнале запрещаются.
1.12. При необходимости внесения в текст записи, исправления или дополнения таковые должны вноситься в конце страницы, после всех произведённых записей с соответствующей сноской.
Текст, подлежащий исправлению, должен быть зачёркнут тонкой чертой так, чтобы содержание его было легко читаемо, а в конце страницы исправление или дополнение должно быть специально оговорено и скреплено подписью лица, производившего его.
Дополнения или изменения текста могут быть совершены только лицом, писавшим самый текст. Подчистка текста, исправление его изменением написанных букв (цифр) запрещаются.
1.13. Запрещается лицам судового экипажа, кроме упомянутых в пп. 1.6,1.8,1.9 и 1.10, а также лицам, посетившим судно, независимо от цели посещения и их должностного положения, совершать записи или отметки в вахтенном журнале холодильной установки.
1.14. Законченный комплект вахтенных журналов холодильной установки за год хранится на судне в течение года, а затем сдаётся судовладельцу для архивного хранения.
1.15. Журналы холодильных установок могут проверить представители органов государственного контроля, надзора, механико-судовых служб и другие, уполномоченные на то лица.
Однако проверяющие не должны делать в журналах своих пометок, замечаний и вообще каких-либо записей. Результаты проверки записываются должностными лицами в "Журнал замечаний и предложений инспектирующих лиц".
1.16. В незаполненных графах листа суточных записей должен быть поставлен прочерк или знак "Z".

2. Порядок ведения журнала

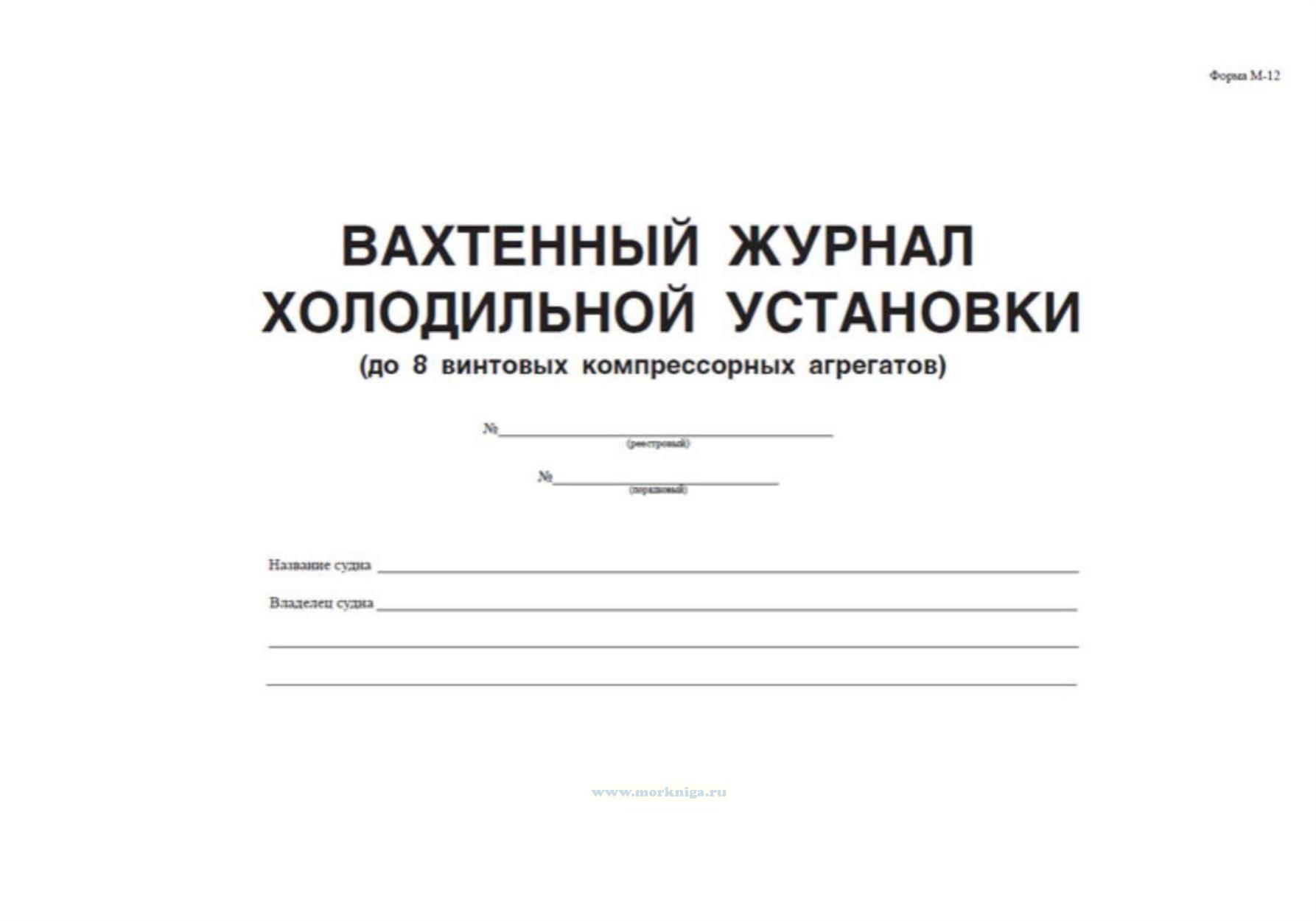

2.1. На титульном листе записывают номер журнала по специальному реестру судовых журналов и порядковый номер с начала постройки судна, название судна, тип и производительность холодильной установки, наименование рыбохозяйственного предприятия, на балансе которого находится судно, месяц и год ведения журнала.

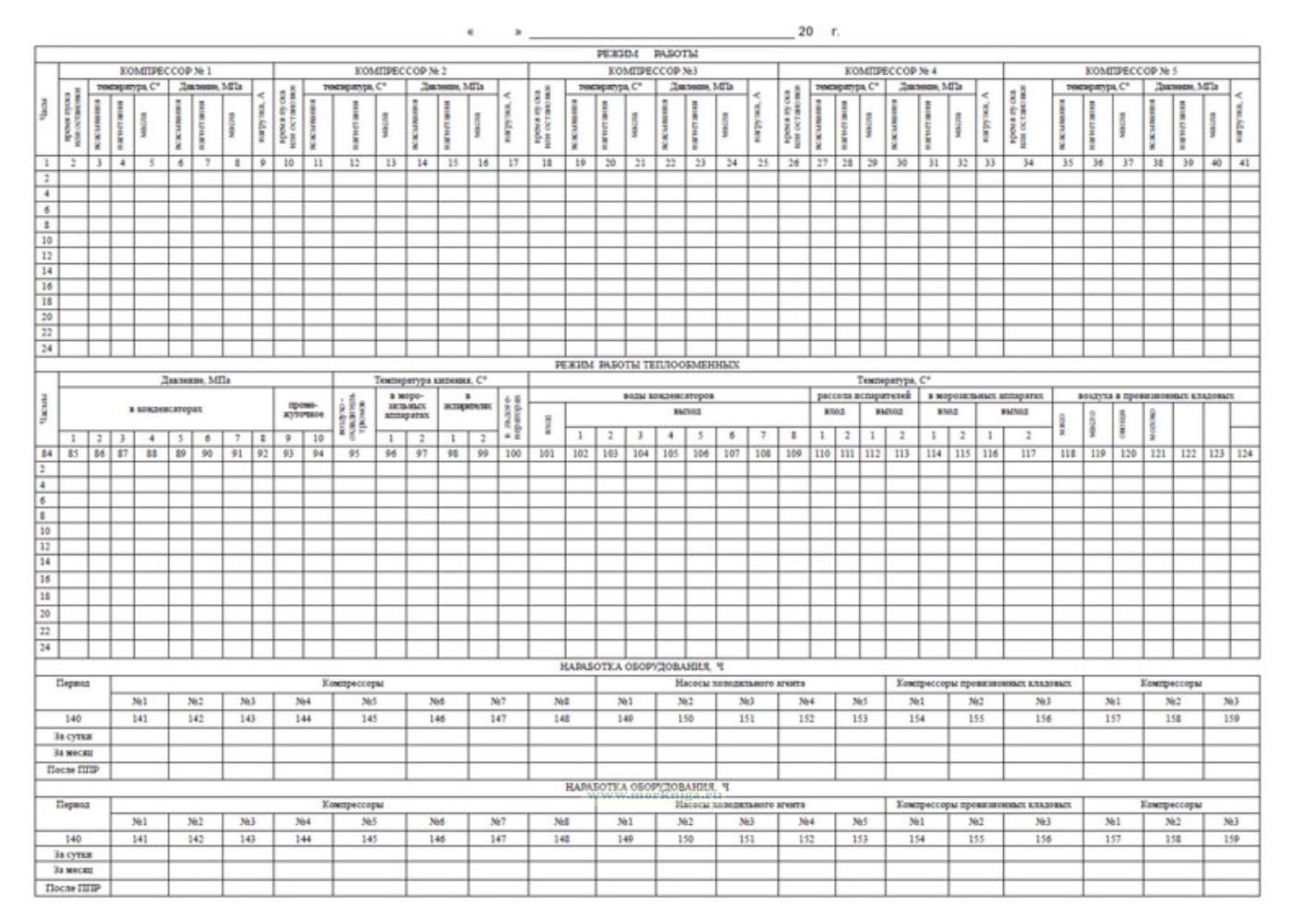

2.2. На местах суточных записей журнала к концу каждых истекших двух часов производят следующие записи:
2.2.1 Графы 1 и 84 "часы"; в эти графы занесено время по судовым часам через каждые два часа, начиная с двух до 24 часов, в которые производится снятие показаний приборов.
2.2.2. Графы 2-71; в эти графы записываются показания контрольно-измерительных приборов, контролирующих режим работы компрессоров №№ 1-7, в соответствии с наименованиями граф.
2.3. На верхнем поле правой страницы журнала к концу каждых истекших двух часов производят следующие записи:
2.3.1. Графы 72-76; в эти графы записываются показания манометров, контролирующих давление насосов рассола в соответствии с наименованиями граф.
2.3.2. Графы 77-80; в эти графы записываются показания манометров, контролирующих давление насосов охлаждающей воды в соответствии с наименованиями граф.
2.3.3. Графы 81-83; в эти графы записываются через дробь показания манометров и мановакуумметров o насосов аммиака в соответствии с наименованиями граф.
2.4. На среднем поле левой и правой страницы журнала к концу каждых истекших двух часов производят следующие записи:
2.4.1. Графы 85-110; в эти графы записываются показания контрольно-измерительных приборов, контролирующих режим работы теплообменных аппаратов в соответствии с наименованиями граф, причём в графы 93-101 записываются температуры кипения в аппаратах по термометровой шкале мановакуумметров.
2.4.2. Графы 111 -134; в эти графы записываются показания логометров, контролирующих температуру наружного воздуха, воздуха охлаждаемых трюмов и твиндеков, в морозильных аппаратах, в провизионных кладовых в соответствии с наименованиями граф.
2.4.3. При обслуживании без постоянной вахты автономных автоматизированных провизионных холодильных установок температура воздуха в провизионных кладовых должна фиксироваться не реже, чем через каждые 8 часов,
2.5. На нижнем поле страницы журнала, в графах 137-143 на конец истекших суток производится запись старшим рефрижераторным механиком о расходовании основных материалов нарастающим итогам в течение месяца.
Графы 144- 167; в эти графы в конце каждых истекших суток производится запись старшим рефрижераторным механиком часов работы основного оборудования холодильной установки за сутки, нарастающим итогом за месяц и после ППР.

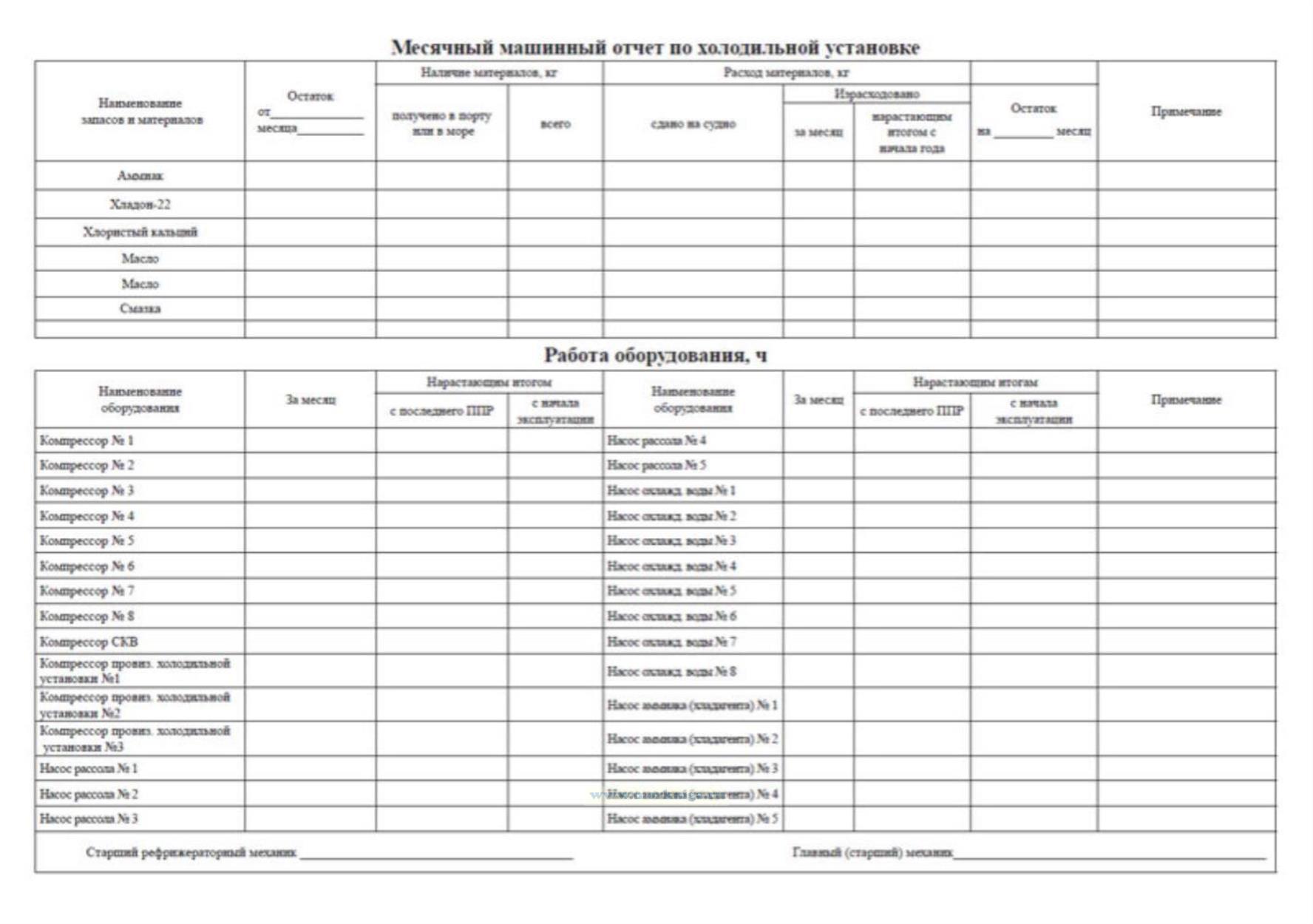

Графы 137-143 и 144-167 являются исходными для составления отчётов.

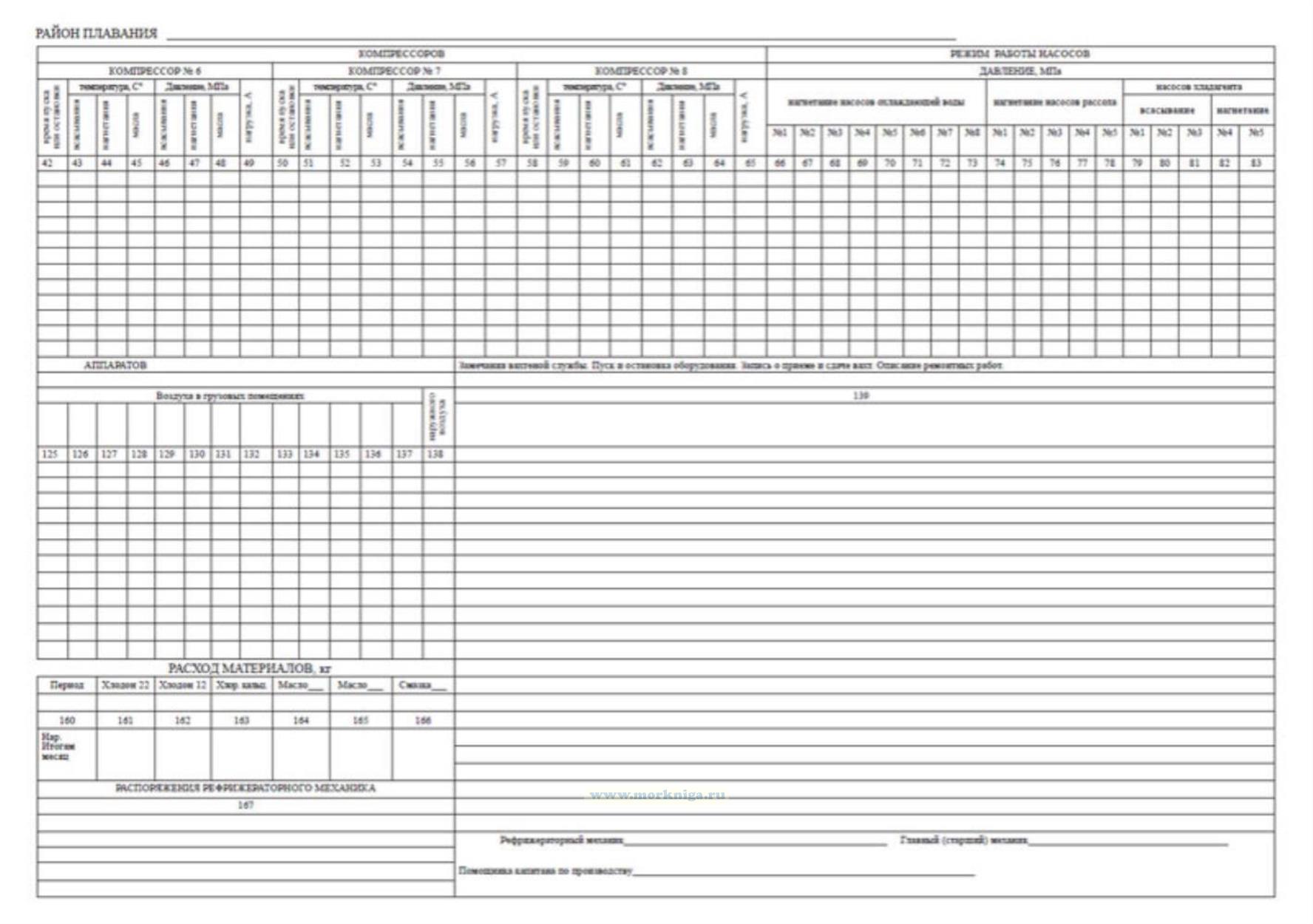

2.6. В средней части правой страницы журнала записываются замечания вахтенной службы о работе холодильной установки, неисправностях и их причинах, учёт трудозатрат при ремонтах, описание ремонтных работ, выполняемых силами экипажа и судоремонтного предприятия, замечания о спуске воздуха, масла, заправке маслом, рассолом, хладагентом, пуске и остановке компрессоров и другого основного оборудования, запись о приёме и сдаче вахт (графа 135). Учёт неисправностей ведётся с указанием причин. Пропуски строк в этой графе запрещаются.
2.7. При обслуживании холодильной установки без постоянной вахты ведение журнала должно осуществляться в соответствии с действующими Правилами технической эксплуатации холодильных установок на судах флота рыбной промышленности".
2.8. В графе 136 производится запись распоряжений старшего рефрижераторного механика.
2.9. Проверка концентрации хлористого калия должна производиться не реже одного раза в месяц, а также после каждого пополнения системы и записывать в графу 135 "Замечания вахтенной службы...".
2.10. До оснащения холодильных установок манометрами и мановакуумметрами с градуировкой шкал в единицах СИ допускается записывать в журнал давление в кГс/см2.
2.11. Расположение записей в графах 135, 136 не зависит от почасовых граф левой страницы. Если отведённое для записей место недостаточно для описания всех событий, происходящих в течение суток, нужно продолжить их описание в этой же графе на следующих страницах журнала, сделать в конце отведённого места надпись "перенос".
2.12. При переводе судовых часов факт перевода записывается в графу 135 "Замечания вахтенной службы...", а при переводе судовых часов назад, кроме того в эту же графу записываются основные параметры, характеризующие работу холодильной установки.

Вахтенный журнал холодильной установки (для 8 винтовых компрессорных агрегатов). Форма М-12 входит в Перечень документов, которые должны находиться на борту судов рыбной промышленности РФ.
С полным перечнем документов, которые должны находиться на судах, можно ознакомиться здесь.
