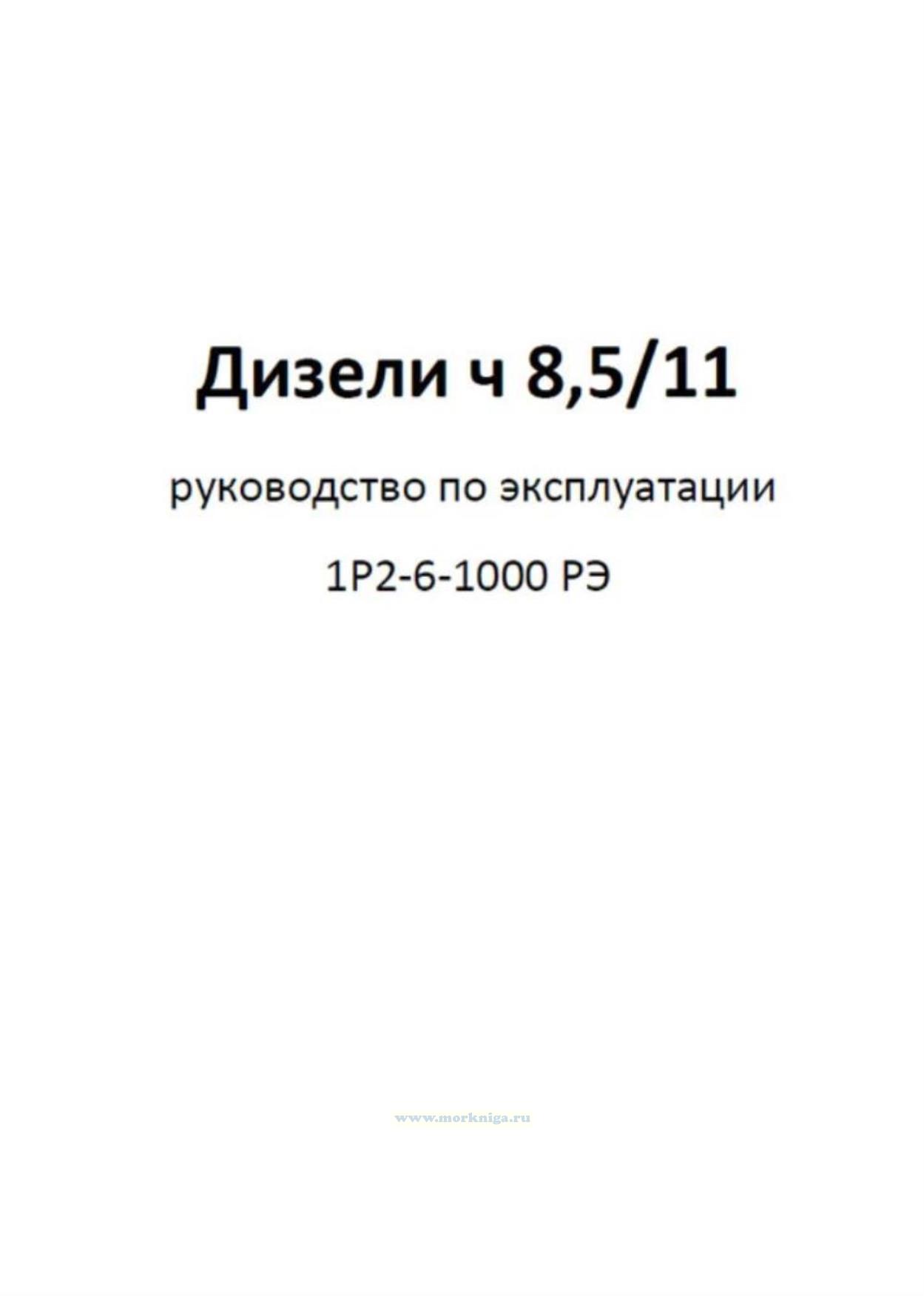

Дизели Ч 8,5/11. Руководство по эксплуатации 1Р2-6-1000 РЭ

Настоящее руководство по эксплуатации предназначено для изучения устройства, организации эксплуатации и технического обслуживания дизелей типа Ч 8,5/11.
В состав руководства по эксплуатации входят:
- техническое описание, содержащее сведения о технических характеристиках дизелей, а также сведения по устройству и принципу действия дизеля и его составных частей;
- инструкция по эксплуатации, содержащая сведения, необходимые для правильной эксплуатации дизелей и поддержания их в постоянной готовности к действию;
- инструкция по техническому обслуживанию, содержащая сведения о видах технического обслуживания, сроках их проведения, объеме выполняемых работ при каждом виде обслуживания и методике их выполнения.
Руководство по эксплуатации составлено на основе заводской технической документации многолетнего опыта эксплуатацией дизелей. Подробное изложение материала и наличие большого количества иллюстраций дают возможность обслуживающему персоналу самостоятельно изучить в необходимом объеме устройство и правила квалифицированного обслуживания дизелей.

См. также: Дизель 4Ч 8,5/11, Дизели Ч 8,5/11 и Ч 9,5/11. Руководство по эксплуатации
