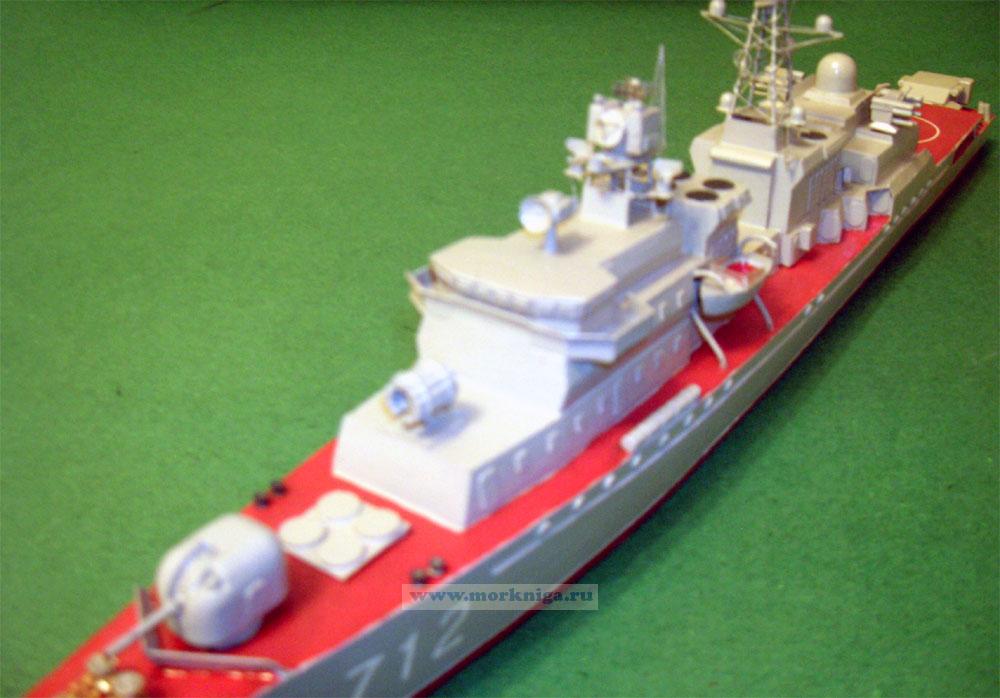

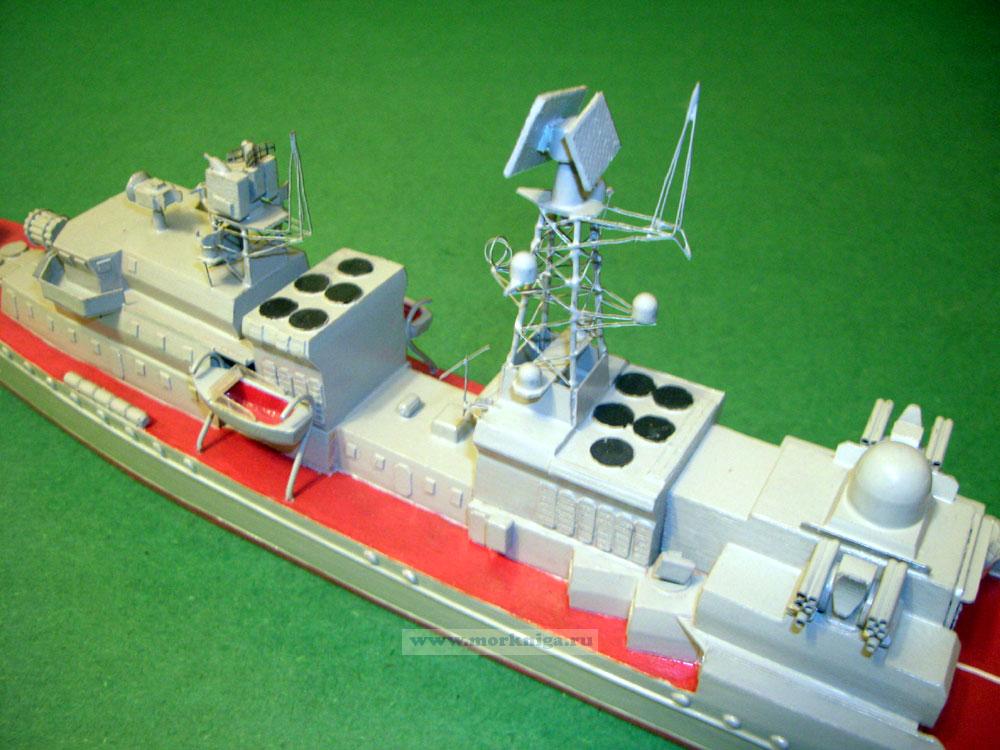

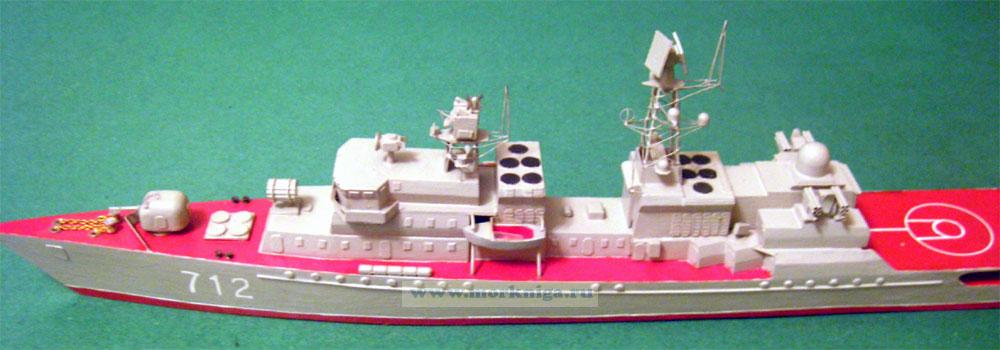

Модель корабля пр. 11540

Модель эксклюзивная проекта 11540
В пластмассовых сериях её нет.
Изготавливалась в процессе сдачи головного в серии корабля и выкрашены той же краской, что и сам корабль.
Материал корпуса - прессованная, промасленная, прямослойная древесина.
Материал надстроек - бук, электротехнический картон, тонкий металлопрокат, фольга, луженый провод, целлулоид, ряд готовых изделий из радиотехнических изделий.

Модель корабля сделана в масштабе 1:300
Размер модели:

длина-43 см
ширина-5 см
выста-12 см
СКР проекта 11540 - это многоцелевой корабль, обеспечивающий противовоздушную оборону оперативного соединения кораблей от судов и подводных лодок противника. Сторожевой корабль этого класса был разработан и построен на судостроительном заводе "Янтарь" в Калининграде. Первым в серии стал СКР "Неустрашимый", который был спущен на воду в 1993 году. Два других заложены - "Ярослав Мудрый" (в некоторых сообщениях он несет имя "Неприступный") заложен в 1991 и "Туман" заложен летом 1993. Данный корабль является дальнейшим развитием хорошо зарекомендовавших себя сторожевых кораблей проекта 1135, 24 из которых были построены в период с 1969 по 1993 года. СКР проекта 11540 является первым российским универсальным кораблем охраны, построенным с применением малоотражающих материалов.

Корабль вооружен ракето-торпедным комплексом "Водопад-НК", производящим стрельбу, как противолодочными ракетами, так и торпедами. Боезапас - 6 противолодочных ракет или торпед с дальностью стрельбы до 120 км. Две трехтрубные горизонтальные пусковые установки установлены по каждому борту в направлении носовой части корабля и фиксированным углом подъема около 20°.

Комплекс противокорабельных ракет "Уран" включает две восьмиконтейнерные пусковые установки с 16 ПКР К-35 и автоматизированную систему управления. Ракета K-35 оснащена инерциальной системой управления, обеспечивающей управление ракетой в полете, и активной радиолокационной головкой наведения, обеспечивающей обнаружение, наведение и уничтожение цели. Система наведения ракеты обладает высокой живучестью против электронного противодействия противника. Для успешного преодоления системы противоракетной обороны противника ракета имеет малую отражающую поверхность и низкую траекторию полета. В начальной фазе высота полета составляет 10-15 м выше уровня моря, но в фазе подлета к цели ракета при скорости 280-300 метров в секунду снижается до высоты 3-5 м над уровнем моря. Минимальные и максимальные дальности полета от 5 до 130 км. Полетный вес - 603 кг.

Комплекс ПВО "Клинок" обеспечивает защиту корабля от противокорабельных ракет, беспилотных и пилотируемых летательных аппаратов, кораблей противника, а также оружия берегового базирования. Четыре модуля вертикального пуска установлены в носовой части корабля за корабельным 100 мм орудием. Комплекс состоит из автоматизированной системой управления стрельбой и подпалубную пусковую установку с четырьмя барабанами, каждый с восемью ракетами 9M330 (32 ракеты). Ракета является морской версией ракеты СА-15.

Для получения данных для стрельбы комплекс имеет в составе РЛС обнаружения и интерфейс с корабельной системой боевого управления. В РЛС применена антенна с фазированной решеткой и электронным управлением. Дальность - от 12 до 15 км и высота цели - от 10 до 6000 метров. Ракета снабжена 15 кг боеголовкой, может поражать 4 цели одновременно на скорости до 700 метров в секунду и скорострельности 3 ракеты в секунду.

Ракетно-артиллерийский комплекс ПВО "Каштан" - разработан Тульским Конструкторским бюро. Система обеспечивает оборону от высокоточного оружия, включая противокорабельные, противорадиолокационные ракеты, авиабомбы, самолеты и небольшие морские суда. Система выполнена модульной конструкцией. Один командный модуль и два модуля - комбинированная ракетно-артиллерийская установка с боезапасом в 64 ракеты и 600 выстрелов, расположенные с каждой стороны купола спутниковой связи. Командный модуль обеспечивает полностью автономное обнаружение целей, выдачу данных по целям и целераспределение пусковым установкам. Комбинированная ракетно-артиллерийская установка автоматически получает целеуказание, сопровождает цель, вычисляет параметры цели и применяет оружие. Ракеты класса "Земля-воздух" запускаются из контейнера (пусковой установки), артиллерийская установка представляет собой спаренный 30 мм зенитный автомат. Система обеспечивает радиолокационный и лазерный (для ракет) режимы сопровождения целей. Дальность стрельбы - от 1,5 до 8 км и артиллерийской установкой - 0,5-1,5 км для высот от 5 до 4000 метров. Скорость цели до 600 м/с. Скорострельность артиллерийской установки до 1000 выстрелов в минуту.

Противолодочная реактивная бомбометная установка РБУ-6000 является частью системы противолодочной обороны "Смерч-2". Неподвижная пусковая установка РБУ-6000 установлена на верхней палубе за четырьмя крышками ПУ комплекса "Клинок". Пусковая установка из двенадцати радиально размещенных труб, данные для стрельбы поступают от системы управления огнем "Буря". Боезапас из 96 ракет размещен под пусковой установкой. Ракеты загружаются автоматически через элеватор. Когда последняя трубка загружена, пусковая установка автоматически переключается на стрельбовой режим. Использовав все ракеты, пусковая установка автоматически возвращается в позицию загрузки. Максимальная дальность стрельбы - 6000 метров и максимальная глубина цели - 500 метров. Вес ракеты - 110 кг и вес боевой части - 25 кг.

Система AK-100 с боезапасом в 350 снарядов, установлена в носовой части корабля и предназначена для уничтожения воздушных, морских и береговых целей, включая противокорабельные ракеты. Артиллерийская установка AK- 100-MР-145 разработана Конструкторским бюро "Аметист" в Москве, конструкторским бюро "Арсенал" и Промышленной ассоциацией в Санкт-Петербурге. Система включает в себя также вычислительный комплекс с радиолокационным и телевизионным каналом обнаружения и слежения. Артиллерийская установка оборудована оптическим прицелом "Конденсор". Управление стрельбой может быть в автоматическом - от комплекса управления стрельбой, в полуавтоматическом - от оптического прицела "Конденсор" и в ручном режиме, причем подача боеприпасов в ручном режиме обеспечивается через элеваторы и автоматические механизмы подачи. Артиллерийская установка обслуживается командой из 5 или 6 человек. Скорострельность 30 - 50 выстрелов в минуту, дальность 20 километров.

Корабль оснащен восемью десятитрубными пусковыми установками ПК-10 для обеспечения защиты против оружия с тепловыми головками самонаведения. Производит стрельбу 120мм снарядами тепловых помех. Подрыв снарядов может быть в автоматическом или одиночно в ручном режиме. Также корабль оснащен двумя 16-трубными установками ПК-16 для постановки помех оружию с радиолокационными и оптическими системами самонаведения. Производит стрельбу снарядами калибра 82 мм одиночно в ручном режиме. В автоматическом режиме может производить стрельбу одиночно с интервалом от 20 до 100 секунд. Дальность стрельбы от 200 до 1800 метров.

Вертолетная площадка занимает всю ширину кормовой части корабля. В ангаре размещен палубный вертолет Ка-27. Боевой вертолет Ka-27, один из семейства противолодочный вертолетов фирмы Камова, по классификации НАТО - "Helix". Вертолет может действовать в плохих условиях погоды и состоянии моря вплоть до 5 баллов и на расстояниях до 200 км от судна. Вертолет обеспечен РЛС для обнаружения и сопровождения надводных целей, гидролокационную систему для обнаружения и сопровождения подводных целей, систему постановки акустических буев. Системы оружия включают противолодочные торпеды, противолодочные ракеты, глубинные бомбы и донные мины.
Тактико-технические характеристики
Длина, 163,0 м
Ширина, 16,0 м
Осадка, 4,6 м
Экипаж, чел 210
Водоизмещение нормальное, тонн 3210
Водоизмещение полное, тонн 4350
Максимальная скорость, узлов 30
Экономическая скорость, узлов 18
Дальность плавания при 18 узлах, миль 3000
Количество вертолётов, шт 1
Автономность, суток 30
