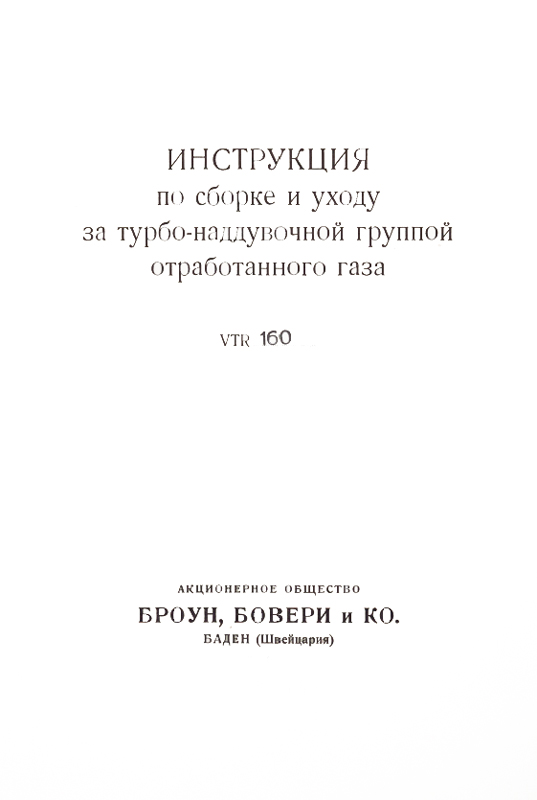

Инструкция по сборке и уходу за турбо-наддувочной группой отработанного газа

Турбонагнетатель состоит, в сущности, из турбины и нагнетателя, которые собраны в единое целое.
Отработавшие газы двигателя дизеля проходят через водоохлажденную газовходную камеру 50 и сопловое кольцо 30 в лопасти турбинного водоохлахденную газовыходную камеру 60 и выхлопную трубу.
Воздух, необходимый для работы двигателя дизеля, попадает через всасывающий патрубок 82 или через фильтр-шумоглушитель 80 в предвключенное колесо 2б и в радиальное колесо 25, проходит через диффузор 28 и выходит из группы через напорный патрубок камеры нагнетателя 72.

Содержание
Конструкция
1. Эксплуатация
1.0. Масло для смазки
1.1. Первый пуск в ход
1.2. Пуск в ход после сохранения на складе
1.3. Надзор
2. Уход
Очистка
2.0. Фильтр
2.0.1. Охладитель нагнетаемого воздуха
2.0.2. Полости для охлаждающей воды корпуса турбины
2.0.3. Подшипники и каморы для подшипников
2.0.4. Турбина на стороне газа
2.0.5. Нагнетатель
Разборка и сборка турбонагнетателя
2. 1.0. Замена подшипников
2. 1.1. Снятие и установка ротора
2. 1.2. Разборка и сборка ротора
2. 1.3. Снятие и установка соплового кольца
2.2. Замена деталей
2.2.0. Сопловое кольцо
2.2.1. Уплотнительные втулки
2.2.2. , Уплотнительные полосы
22.3. Лопасти турбины
2.2.4. Элемент защиты против коррозии
2.2.5. Шариковые подшипники
2.6. Зазоры
2.7. Особые указания
2.8. Хранение турбонагнетателя на складе
2.9. Стандартные запчасти
3. Неисправности в работе
3.0. Неисправности и возможные причины их
3.1. Блокировка ротора
4. Перечень номеров частей
4.0. Турбонагнетатель
4.1. Инструменты
4.2. Приспособление для блокировки
4.3. Охладитель воздуха
5. Приложения
Разрезы и изображения
1. Турбонагнетатель с шумоглушителем или воздуховсасывающим патрубком
2. Комплектный подшипник на стороне нагнетателя и турбины
2. Указатель уровня масла
3. Охладитель воздуха
4. Положения подводов воды и элементов защиты против коррозии в газовходной камере
5. Положения подводов воды и элементов защиты против коррозии в газовыходной камере
6. Чистка Фильтра
7. Замена массы Фильтра
8. Разборка и сборка турбонагнетателя
9. Разборка ротора
10. Сборка ротора
11. Разборка подшипника
12. Удаление уплотнительных полос
13. Установка уплотнительных полос
14. Зазоры
15. Хранение турбонагнетателя на складе
16. Приспособление для блокировки
17. Инструменты
