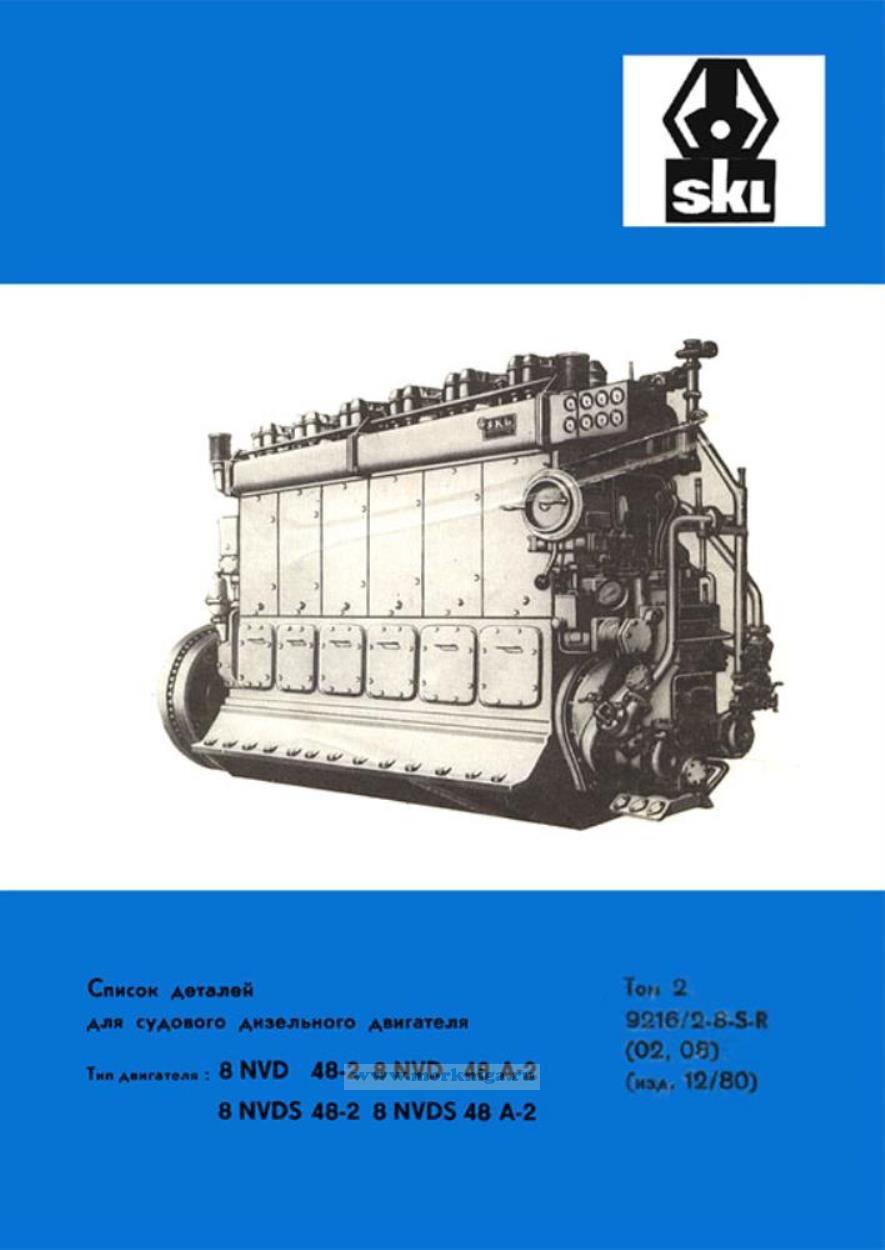

Список деталей для судового дизельного двигателя 8NVD 48-2, 8NVD 48-A-2, 8NVDS 48-2 и 8NVDS 48-A2. Том 2

Дизели типа NVD нашли широкое применение на судах флота рыбной промышленности, но значительное их количество, более 1500 штук, было установлено на судах морского и речного флота. Самые распространенные модели судовых дизельных двигателей: 8 NVD 36-1U, 6 NVD 48 A-2 и 8 NVD 48 A-2 используются на промысловых судах зарубежной и отечественной постройки в качестве главных и вспомогательных двигателей с различными схемами машинно-двигательного комплекса (прямая или дизель-редукторная передача, без отбора и с отбором мощности, с ВНП и ВФШ). В связи с многообразием типоразмеров и модификации дизелей этого типа, выпускаемых заводом тяжёлого машиностроения имени К. Либкнехта (SKL) в г. Магдебурге (ГДР), возникла необходимость систематизации и обобщения их характеристик и конструктивных особенностей.

См. также Инструкция по эксплуатации и обслуживанию двигателей NVD 48-2, NVDS 48-2, NVD 48 А-2, NVDS 48 А-2. Том I

Оглавление
Введение
1. Остов
Фундаментная рама
Блок цилиндров
Коробка передач
Обшивка стороны газораспределения
Коробка привода насосов
Судовая рама
2. Кривошипно-шатунный механизм
Опора коленчатого вала
Коленчатый вал
Втулка цилиндра
Поршень
Шатун
Демпфер крутильных колебаний с деталями крепления
Валопровод
3. Механизм газораспределения
Крышка цилиндра
Спускной и выпускной клапаны
Распределительный вал
Привод распределительного вала
Привод клапанов
4. Регулировка
Привод регулятора числа оборотов Регулировочная рычажная система
5. Система у давления
Пусковой клапан
Пусковой распределительный золотник
Пост управления
Механизм реверсирования
Трубопровод пускового воздуха
Остановочное устройство
Принадлежности для механического дистанционного управления
Принадлежности для электрического дистанционного управления
6. Контрольно-измерительная система
Предохранительный клапан
Привод тахометра
Установка телеизмерения Приборный щит Установка телеизмерения
7. Система наддува
Детали крепления газотурбонагнетателя (только у двигателей с наддувом)
Газотурбонагнетатель (только у двигателей с наддувом)
8. Трубопроводная система зарядного воздуха и отработавших газов
Трубопровод всасываемого или зарядного воздуха
Выпускной коллектор или трубопровод отработавших газов
9. Система топпивоподачи
Форсунка
Топливоподкачивающий насос с креплением
Топливный насос
Топливный фильтр
Трубопровод топлива
10. Система смазки
Насос смазочного масла
Трубопровод смазочного масла
Ручной поршневой насос
Фильтр смазочного масла
Холодильник для масла
11. Система охлаждения
Привод центробежного насоса
Центробежный насос
Трубопровод оборотной или охлаждающей воды
Трубопровод забортной воды
Теплообменник
12. Специальное комплектующее оборудование
Пусковой компрессор
Осушительный центробежный насос
Навесные детали
Инструменты
Ремонтные размеры
Принадлежности
Инструмент
