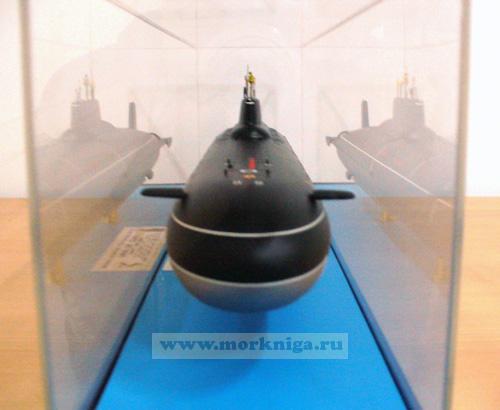

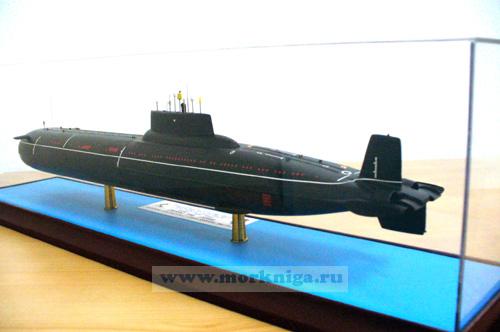

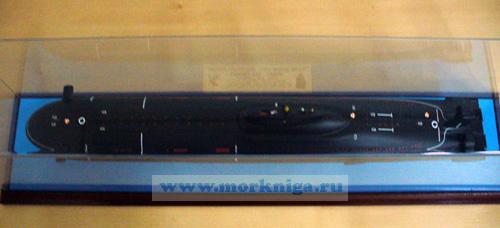

Макет атомной подводной лодки проекта 941 "Акула". Класс НАТО - ТАЙФУН. (Масштаб 1:400)

Ракетный подводный крейсер стратегического назначения
Проект 941 (Акула) Класс НАТО - "Тайфун"
Водоизмещение: 24500/33800 т. Размеры: 175Х22,8Х11,5м. 20 пусковых установок ракет РСМ-52 (ССН-20), 4 - 533 мм. торпедных аппарата, 2 - 650 мм. торпедных аппарата, запас 12 торпед, 2 реактора, 2 паровые турбины, 2 винта в насадках, 100000 л.с. скорость 16/27 узлов, экипаж 150 человек (в т.ч. 50 офицеров).

Модель построена с очень высокой точностью, что позволяет отнести ее к классу "макет".
Материал макета - сферопластик, обладающий уникальными свойствами, применяющийся при строительстве настоящих АПЛ.
Макет изготовлен в г. Северодвинск, на предприятиии, выпускающем настоящие АПЛ.
Макет построен в следующей последовательности:
1. Конструкторско-технологическая подготовка.
2. Изготовление деталей.
3. Изготовление корпусов моделей.
4. Изготовление надстроек и конструкций.
5. Покраска.
6. Сборка.

Проводится компьютерное согласование обводов теоретического чертежа корпуса и конструкторская разработка геометрии деталей [1]. Все конструкции
модели проектируются с использованием компьютерной объемной графики [2].
Затем вычерчиваются чертежи деталей [3] и назначается технологический
процесс их изготовления и сборки. В спецификации каждая деталь имеет свой уникальный номер,что позволяет легко ориентироваться в огромном количестве деталей при их изготовлении и сборке узлов. Для сборки вычерчиваются чертежи конкретных узлов в трех проекциях и в аксонометрии [4].
Согласно техпроцессу составляются программы и производится вырезка листовых
деталей с использованием станка с ЧПУ [5].
Отдельно ведется изготовление токарных [6] и ручных деталей [7].
Готовые детали передаются на сборку [8].
В зависимости от сложности обводов и масштаба модели корпуса выполняются
цельными, наборными, выклеенными или композитными. Производится неоднократное шпаклевание и прошкуривание до получения гладкой поверхности под покраску [9].
По чертежам узлов выполняется сборка, пайка и склеивание надстроек и конструкций из отдельных деталей [10].
Производится покраска и сборка модели по схеме конкретной для каждой модели.
Процесс работы планируется и контролируется с использованием компьютерной
программы управления проектами "Project". Эта организационная схема, используемая современными передовыми судостроительными предприятиями адаптирована для изготовления этой модели.
