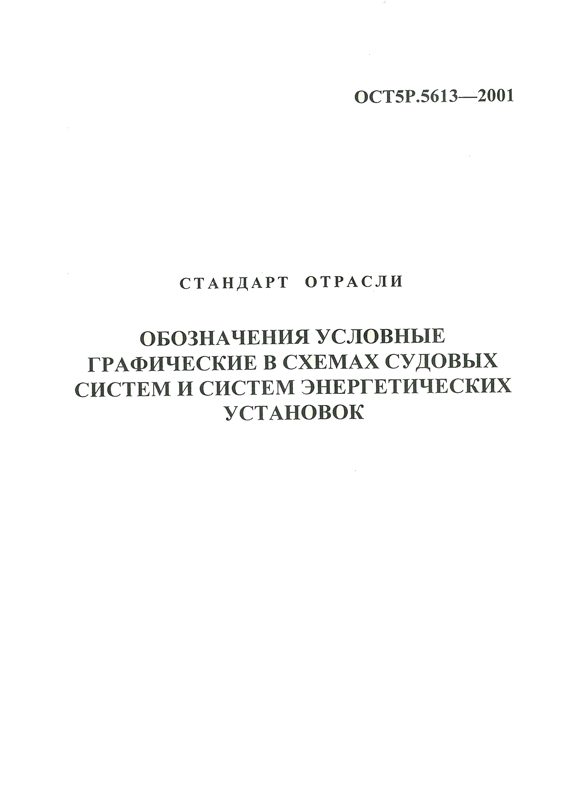

ОСТ 5Р.5613-2001 Обозначения условные графические в схемах судовых систем и систем энергетических установок

ОСТ 5Р.5613-2001 "Обозначения условные графические в схемах судовых систем и систем энергетических установок" принят и введен в действие Распоряжением Технического комитета по стандартизации ТК «Судостроение» от 03.05.2001 № ТК-5613-10
Настоящий стандарт устанавливает применяемые в отрасли графические обозначения из государственных стандартов, а также устанавливает условные графические обозначения трубопроводов, их элементов, контрольно-измерительных приборов, механизмов, аппаратов, емкостей и приводов арматуры систем, отсутствующие в государственных стандартах.
Требования стандарта распространяются на условные графические обозначения, используемые в схемах судовых систем и систем судовых энергетических установок на всех этапах проектирования судов.
Допускается, по решению проектанта, не нарушая легкости чтения чертежа, использовать обозначения также в монтажных чертежах.

Содержание
1 Область применения
2 Нормативные ссылки
3 Определения
4 Основные положения
5 Обозначения трубопроводов
6 Обозначения общего применения
7 Обозначения элементов трубопроводов
8 Обозначения механизмов и приводов
9 Обозначения емкостей, аккумуляторов и аппаратов
10 Обозначения контрольно-измерительных приборов
1 I Обозначения арматуры
12 Обозначения изделий общего назначения
13 Обозначения арматуры и элементов систем вентиляции, кондиционирования и отопления
14 Обозначения элементов противопожарных систем
15 Обозначения элементов систем водоснабжения и сточной
16 Обозначения элементов звуковой сигнализации и системы переговорных труб
17 Обозначения элементов валиковых и тросиковых приводов
Приложение А Пример вычерчивания схемы с использованием обозначений трубопроводов, аппаратов, механизмов, приводов, арматуры и других элементов
Приложение Б Примеры обозначения тройника в зависимости от типа соединения с другими элементами трубопроводов
Приложение В Пример вычерчивания кинематической схемы валикового привода управления арматурой
