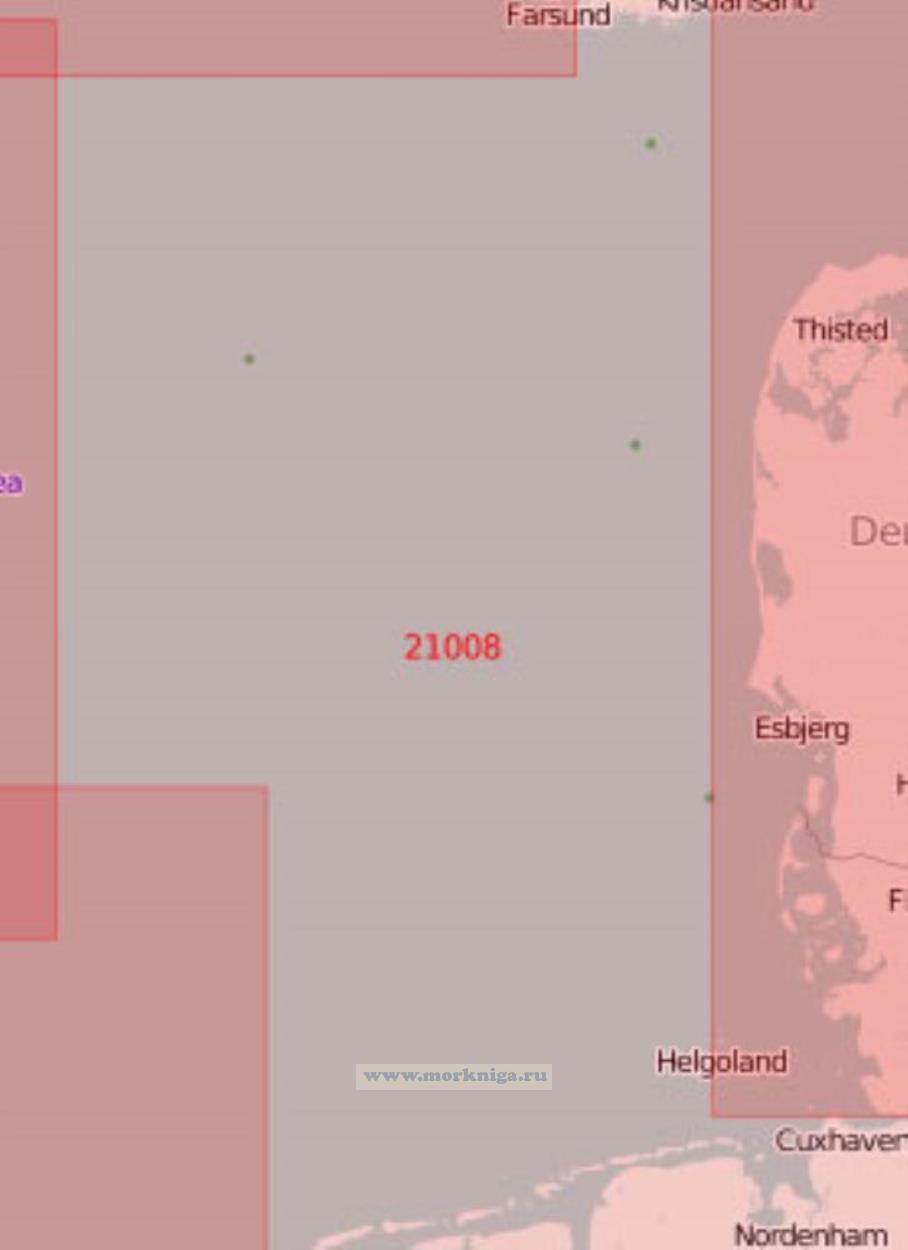

21008 От пролива Скагеррак до Западно-Фризских островов (Масштаб 1:500 000)

На октябрь 2019 года в карту внесена корректура согласно Извещения мореплавателям. Выпуск 43. № 4975 (от 26 октября 2019 г.) Адм. 9956.43
Нанести:
Кабель подводный между
Ш 58°07.48’ Д 6°28.25’
(рамка карты 26213 От маяка Листа до пролива Сёрагапет (Масштаб 1:50 000))
Ш 58°06’06” Д 6°28’51”
(рамка карты 21008 От пролива Скагеррак до Западно-Фризских островов (Масштаб 1:500 000))
Ш 58°05.0’ Д 6°29.2’
(рамка карты 20100 Балтийское море (Масштаб 1:2 000 000))
Ш 58°03.1’ Д 6°30.0’
(рамка карты 26212 От мыса Линнеснес до острова Хидра (Масштаб 1:50 000))
Ш 57°54’18” Д 6°33’45”
(рамка карты 21024 От Шетландских островов до портов Ставангер и Берген (Масштаб 1:500 000))
Ш 57°38.0’ Д 6°40.6’
Ш 57°09.90’ Д 6°53.45’

согласно Извещению мореплавателям. Выпуск 40. № 4639 (от 5 октября 2019 г.) Адм. 9956.40
Упразднить:
1. Пунсон, надпись «приборы, ограждены»
Ш 54°28.'7’ Д 7°45.2’
Нанести:
2. Светящую веху ж, огонь ЖлПр(5)20с, надпись «4 вехи, приборы»
Ш 54°34.5’ Д 6°06.8’
Отм. Извещения мореплавателям. Выпуск 14. № 1673 (от 6 апреля 2019 г.) Адм. 9956.14
3. Супербуй N83 III, ж, огонь ЖлПр(5)20с
Ш 54°41.0’ Д 6°45.3’
4. Светящий буй стб, чжч, топовая фигура два конуса основаниями вместе, огонь БлЧ(3)10с
Ш 54°41.1’ Д 6°45.5’
5. Светящий буй стб, жчж, топовая фигура два конуса вершинами вместе, огонь БлЧ(9)15с
Ш 54°40.8’ Д 6°45.0’
Упразднить:
6. РЛМк (отв) у двигателя
Ш 55°38.88’ Д 7°35.59’
Изм. ИМ 2660/10(1)
Нанести:
7. Платформу, РЛМк (отв)
Ш 55°44.16’ Д 7°33.04’
8. Светящую веху ж, топовая фигура косой крест, огонь ЖлПр(5)20с, надпись «4 вехи, приборы»
Ш 55°04.4’ Д 7°47.6’
9. Светящую веху ж, топовая фигура косой крест, огонь ЖлПр(5)20с, надпись «4 вехи, приборы»
Ш 54°51.00’ Д 7°52.12’
Исправить:
10. Глубину 5.1 на глубину 2.4
Ш 55°31.85’ Д 7°57.75’
11. Секторы освещения на 100°-Кр-102°-Бл-154°-Кр-232°-Бл-260°-Кр-271°-Бл-300° у огня маяка
Ш 54°17.24’ Д 8°39.13’
Нанести:
12. Затонувшее судно с глубиной над ним менее 20 м
Ш 54°10.1 Д 8°40.34’
Упразднить:
13. Светящую веху
Ш 54°28.7’ Д 7°45.2’
Отм. Извещения мореплавателям. Выпуск 14. № 1878 (от 7 апреля 2018 г.) Адм. 9956.14
14. Веху
Ш 54°35.4’ Д 7°43.3’
Отм. Извещения мореплавателям. Выпуск 44. № 6237 (от 31 октября 2015 г.) Адм. 9956.44
15. Веху
Ш 54°23.2’ Д 7°37.4’
Отм. Извещения мореплавателям. Выпуск 44. № 6237 (от 31 октября 2015 г.) Адм. 9956.44
16. Светящий буй
Ш 53°45.19’ Д 7°07.39’
Отм. Извещения мореплавателям. Выпуск 18. № 2203 (от 4 мая 2019 г.) Адм. 9956.18
17. Светящую веху
Ш 54°47.8’ Д 6°23.7’
Отм. Извещения мореплавателям. Выпуск 18. № 2203 (от 4 мая 2019 г.) Адм. 9956.18

согласно Извещению мореплавателям. Выпуск 40. № 4644 (от 5 октября 2019 г.) Адм. 9956.40
Добавить:
Надпись «отсут.» у большого плавучего огня
Ш 54°10.0’ Д 6°20.6’
Отм. НАВИП 015 814/19

согласно Извещению мореплавателям. Выпуск 40. № 4645 (от 5 октября 2019 г.) Адм. 9956.40
Исправить:
1. Платформу на нечистый грунт
Ш 54°07.2’ Д 3°55.8’
2. Платформу на нечистый грунт
Ш 54°07.3’ Д 3°55.7’
См. ИМ 5495/10(1)

согласно Извещению мореплавателям. Выпуск 39. № 4512 (от 28 сентября 2019 г.) Адм. 9956.39
Упразднить:
1. Огонь
Ш 53°53.2’ Д 1°59.5’
Исправить:
2. Глубину на 24 м у затонувшего судна
Ш 55°19.8’ Д 3°48.4’
Нанести:
3. Затонувшее судно с глубиной над ним 27 м
Ш 55°24.5’Ш 4°03.8’
4. Затонувшее судно с глубиной над ним 38 м
Ш 55°18.3’ Д 4°05.3’
5. Затонувшее судно с глубиной над ним 37 м
Ш 55°15.7’ Д 3°52.0’
6. Затонувшее судно с глубиной над ним 40 м
Ш 55°14.4’ Д 3°54.5’
7. Затонувшее судно с глубиной над ним 36 м
Ш 55°14.7’ Д 3°46.0’
8. Затонувшее судно с глубиной над ним 37 м
Ш 55°13.0’ Д 3°43.4’
9. Затонувшее судно с глубиной над ним 33 м
Ш 55°22.3’ Д 4°00.2’

согласно Извещению мореплавателям. Выпуск 16. № 1928 (от 20 апреля 2019 г.) Адм. 9956.16
Нанести:
Затонувшее судно с глубиной над ним менее 20
Ш 57°24.0’ Д 8°50.1’

согласно Извещению мореплавателям. Выпуск 14. № 1666 (от 6 апреля 2019 г.) Адм. 9956.14
Упразднить:
1. РЛМк (отв) у светящего буя
Ш 53°59.95’ Д 8°06.51’
Исправить:
2. Глубину 12.4 на глубину 11.5
Ш 53°52’57.7” Д 8°43’05.0”
Отм. Извещения мореплавателям. Выпуск 28. № 3730 (от 14 июля 2018 г.) Адм. 9956.28
Нанести:
3. Глубину 10.7
Ш 53°53’07.3” Д 8°42’56.6”
4. Банку 9.6
Ш 53°53’03.1” Д 8°43’06.5”
5. Глубину 11.4
Ш 53°52’51.7” Д 8°43’15.6”
6. Банку 8.5
Ш 53°52’05.5” Д 8°44’11.2”
7. Банку 7.7
Ш 53°52’16.8” Д 8°43’59.4”
Упразднить:
8. Глубину 11.2
Ш 53°52’14.9” Д 8°43’58.0”
9. Глубину 11.4
Ш 53°53’07.6” Д 8°42’52.3”
Отм. Извещения мореплавателям. Выпуск 33. № 4276 (от 19 августа 2017 г.) Адм. 9956.33
Отм. НАВИП 015 1346/18

согласно Извещению мореплавателям. Выпуск 14. № 1669 (от 36 апреля 2019 г.) Адм. 9956.14
Нанести:
1. Светящую веху ж, огонь ЖлПр(5)20с, надпись «приборы, 4 вехи»
Ш 55°12.35’ Д 7°16.65’
2. Светящую веху ж, огонь ЖлПр(5)20с, надпись «приборы, 4 вехи»
Ш 54°55.05’ Д 6°58.85’
3. Светящую веху ж, огонь ЖлПр(5)20с, надпись «приборы, 4 вехи»
Ш 54°57.25’ Д 6°43.05’
4. Светящую веху ж, огонь ЖлПр(5)20с, надпись «приборы»
Ш 54°25.6’ Д 6°24.5’
5. Светящую веху ж, топовая фигура косой крест, огонь ЖлПр(5)20с, надпись «приборы»
Ш 54°20.67’ Д 5°46.89’

согласно Извещению мореплавателям. Выпуск 14. № 1670 (от 36 апреля 2019 г.) Адм. 9956.14
Нанести:
Кабель подводный силовой между
Ш 53°26’34.8” Д 6°52’22.8”
Ш 53°27’05.4” Д 6°52’45.0”
(рамка карт 28257 От фарватера Дукегат до порта Эмден (Масштаб 1:25 000))
Ш 53°27’12.0” Д 6°52’20.7”
(рамка карт 25223-ПЛАН Б Устье реки Эмс (Масштаб 1:50 000))
Ш 53°27’25.8” Д 6°51’30.0”
(рамка карт 25223-ПЛАН Б Устье реки Эмс (Масштаб 1:50 000))
Ш 53°27’50.0” Д 6°50’00.8”
Ш 53°29.84’ Д 6°42.62’
Ш 53°32.70’ Д 6°39.37’
Ш 53°36.22’ Д 6°33.39’
Ш 53°36.51’ Д 6°28.76’
(рамка карт 25223 Устье реки Эмс (Масштаб 1:50 000))
Ш 53°42’42” Д 6°33’06”
Ш 53°42.71’ Д 6°33.10’
Ш 53°54.83’ Д 6°28.82’
(рамка карты 23215 От острова Схирмонниког до острова Тексел (Масштаб 1:150 000))
Ш 53°57’45” Д 6°25’00”
Ш 53°57.92’ Д 6°24.78’
(рамка карты 23215 От острова Схирмонниког до острова Тексел (Масштаб 1:150 000))
Ш 54°08’32” Д 6°25’00”
Ш 54°13.34’ Д 6°25.10’
(рамка карты 23214 От острова Гельголанд до острова Боркум (Масштаб 1:150 000))
Ш 54°20’00” Д 6°27’26”
Ш 54°31.09’ Д 6°31.32’
(рамка карты 22214 От залива Рингкёбинг-фьорд до острова Гельголанд (Масштаб 1:200 000))
Ш 54°33’08” Д 6°35’00”
Ш 54°48.65’ Д 7°02.98’
Ш 54°49.14’ Д 7°08.03’
Ш 55°10.77’ Д 7°52.16’

согласно Извещению мореплавателям. Выпуск 14. № 1673 (от 36 апреля 2019 г.) Адм. 9956.14
Нанести:
1. Затонувшее судно с частями над водой
Ш 55°23.44’ Д 8°23.61’
2. Светящую веху ж, огонь ЖлПр(5)20с, надпись «4 вехи, приборы»
Ш 54°34.5’ Д 6°06.8’
3. Светящую веху ж, огонь ЖлПр(5)20с, надпись «4 вехи, приборы»
Ш 54°47.8’ Д 6°23.7’

согласно Извещению мореплавателям. Выпуск 14. № 1674 (от 36 апреля 2019 г.) Адм. 9956.14
Нанести:
Кабель подводный силовой между
Ш 57°09.18’ Д 6°51.72’
(рамка карты 22213 От маяка Ханстхольм до залива Рингкёбинг-фьорд (Масштаб 1:200 000))
Ш 57°08’00” Д 6°52’16”
Ш 56°48.06’ Д 7°01.34’
(рамка карты 22202 Западная часть пролива Скагеррак (Масштаб 1:200 000))
Ш 56°40’00” Д 7°03’07”
Ш 56°24.0 Д 7°06.62’
Ш 56°20.52’ Д 7°07.45’

согласно Извещению мореплавателям. Выпуск 5. № 448 (от 2 февраля 2019 г.) Адм. 9956.05
Упразднить:
1. РЛМк (отв) у светящего буя
Ш 53°58.3’ Д 7°38.8’
Добавить:
2. АИС у светящего буя (1)
Ш 53°58.3’ Д 7°38.8’

согласно Извещению мореплавателям, Выпуск 22 № 2732, Адм. 9956.22 (от 3 июня 2017 г.)
Нанести:
Текст (см. наклейку к Извещению мореплавателям, Выпуск 22 № 2732, Адм. 9956.22 (от 3 июня 2017 г.))

согласно Извещению мореплавателям, Выпуск 26 №3275, Адм. 9956.26 (от 1 июля 2017 г.)
Нанести:
Газопровод подводный между
Ш 53°43.50’ Д 4°05.85’
Ш 53°45.00’ Д 4°03.20’
Ш 53°45.08’ Д 4°02.38’
Ш 53°45.20’ Д 3°54.90’

согласно Извещению мореплавателям, Выпуск 26 №3279, Адм. 9956.26 (от 1 июля 2017 г.)
Нанести:
1. Подводное препятствие с глубиной над ним 30 м
Ш 56°27.9’ Д 7°18.4’
2. Пунсон, надпись «приборы»
Ш 54°30.7’ Д 5°49.3’
3. Район, надпись «Ветровая эл.-ст. Мегкиг ОГГкНоге (стр.), ограждено» между
Ш 54°00.4’ Д 6°30.2’
Ш 54°02.0’ Д 6°30.2’
Ш 54°04.2’ Д 6°32.6’
Ш 54°05.3’ Д 6°32.6’
Ш 54°05.3’ Д 6°33.4’
Ш 54°05.1’ Д 6°34.0’
Ш 54°02.6’ Д 6°37.1’
Ш 54°02.2’ Д 6°37.1’
Ш 54°02.0’ Д 6°34.4’
Ш 54°00.3’ Д 6°34.5’
Ш 54°00.4’ Д 6°30.2’
4. Кабель подводный силовой между
Ш 54°02.8’ Д 6°28.0’
Ш 54°01.4’ Д 6°25.0’
Ш 53°58.0’ Д 6°25.0’
Ш 53°55.5’ Д 6°28.2’
Упразднить:
5. Светящий буй
Ш 53°59.93’ Д 6°29.83’
6. Светящий буй
Ш 53°59.93’ Д 6°33.78’
7. Светящий буй
Ш 53°47.92’ Д 7°12.29’
Отм. Извещения мореплавателям. Выпуск 35. № 4921 (от 29 августа 2015 г.) Адм. 9956.35
8. Светящий буй
Ш 53°47.92’ Д 7°12.53’
Отм. Извещения мореплавателям. Выпуск 35. № 4921 (от 29 августа 2015 г.) Адм. 9956.35
9. Пунсон, надпись «взр. вещ.»
Ш 55°44.35’ Д 7°39.55’
Отм. Извещения мореплавателям. Выпуск 38. № 5095 (от 17 сентября 2016 г.) Адм. 9956.38
10. Пунсон, надпись «взр. вещ.»
Ш 55°44.35’ Д 7°39.75’
Отм. Извещения мореплавателям. Выпуск 38. № 5095 (от 17 сентября 2016 г.) Адм. 9956.38
11. Пунсон, надпись «взр. вещ.»
Ш 55°44.4’ Д 7°44.9’
Отм. Извещения мореплавателям. Выпуск 38. № 5095 (от 17 сентября 2016 г.) Адм. 9956.38
12. Светящий буй
Ш 56°04.2’ Д 7°58.8’
Отм. Извещения мореплавателям. Выпуск 7. № 715 (от 15 февраля 2014 г.) Адм. 9956.07

согласно Извещению мореплавателям, Выпуск 26 №3280, Адм. 9956.26 (от 1 июля 2017 г.)
Нанести:
1. Подводное препятствие с глубиной траления над ним 16.9 м
Ш 53°48.28’ Д 6°38.98’
Упразднить:
2. Светящий буй
Ш 54°01.9’ Д 6°36.2’
3. Светящий буй
Ш 54°00.4’ Д 6°38.6’
4. Светящий буй
Ш 53°59.2’ Д 6°36.2’
5. Светящий буй
Ш 54°00.4’ Д 6°34.0’
Исправить:
6. Нечистый грунт на затонувшее судно с глубиной траления над ним 16.9 м
Ш 54°18.65’ Д 8°03.00’
7. Глубину траления на 11.6 м у затонувшего судна
Ш 54°21.2’ Д 8°09.2’
Нанести:
8. Пунсон, надпись «взр. вещ.»
Ш 54°13.43’ Д 6°25.17’
9. Пунсон, надпись «взр. вещ.»
Ш 54°40.64’ Д 6°50.74’
10. Пунсон, надпись «взр. вещ.»
Ш 54°51.80’ Д 7°13.27’
11. Пунсон, надпись «взр. вещ.»
Ш 54°52.76’ Д 7°15.05’

согласно Извещению мореплавателям, Выпуск 26 №3281, Адм. 9956.26 (от 1 июля 2017 г.)
Нанести:
1. Светящий буй бочкообразный, ж, огонь ЖлПр(5)20с, надпись «приборы»
Ш 54°47.5’ Д 8°16.3’
Исправить:
2. Секторы освещения на 192.2°-Бл-249°-Зл-259.5°-Бл-261°-Кр-287°-Бл-330°-Кр-27°-Бл-53°-Кр-68° у огня маяка
Ш 54°22.40’ Д 8°38.39’
Добавить:
3. Надпись «ог» у платформы
Ш 55°41.42’ Д 7°41.16’
Доп. Извещения мореплавателям. Выпуск 30. № 3965 (от 23 июля 2016 г.) Адм. 9956.30
Упразднить:
4. Надпись «ограждено» у района
Ш 54°31.4’ Д 7°42.0’
Отм. Извещения мореплавателям. Выпуск 31. № 4787 (от 3 августа 2013 г.) Адм. 9956.31
5. Светящую веху
Ш 55°41.28’ Д 7°40.93’
Отм. Извещения мореплавателям. Выпуск 30. № 3965 (от 23 июля 2016 г.) Адм. 9956.30
6. Платформу
Ш 55°41.52’ Д 7°41.15’
Отм. Извещения мореплавателям. Выпуск 30. № 3965 (от 23 июля 2016 г.) Адм. 9956.30

согласно Извещению мореплавателям, Выпуск 47 №6117 , Адм. 9956.47 (от 25 ноября 2017 г.)
Нанести:
В-АИС
Ш 56°14.80’ Д 3°57.55’

согласно Извещению мореплавателям, Выпуск 47 №6118 , Адм. 9956.47 (от 25 ноября 2017 г.)
Нанести
Район, надпись «Вход запрещен, ограждено, ветровая эл. ст. (стр.)» между
Ш 55°44.5’ Д 7°32.0’
Ш 55°44.6’ Д 7°35.3’
Ш 55°44.7’ Д 7°38.6’
Ш 55°44.8’ Д 7°41.8’
Ш 55°43.8’ Д 7°41.6’
Ш 55°42.5’ Д 7°43.1’
Ш 55°41.2’ Д 7°44.9’
Ш 55°41.2’ Д 7°47.3’
Ш 55°39.6’ Д 7°45.4’
Ш 55°37.6’ Д 7°41.5’
Ш 55°41.1’ Д 7°34.0’
Ш 55°44.5’ Д 7°32.0’

согласно Извещению мореплавателям, Выпуск 51 №6717 , Адм. 9956.51 (от 23 декабря 2017 г.)
Нанести:
1. Пунсон, надпись «взр. вещ.»
Ш 57°03.13’ Д 6°43.38’
Упразднить:
2. Пунсон, надпись «взр. вещ.»
Ш 54°27.5’ Д 6°18.0’
Отм. Извещения мореплавателям. Выпуск 41. № 5322 (от 14 октября 2017 г.) Адм. 9956.41
3. Пунсон, надпись «взр. вещ.»
Ш 54°26.3’ Д 6°19.3’
Отм. Извещения мореплавателям. Выпуск 41. № 5322 (от 14 октября 2017 г.) Адм. 9956.41
4. Пунсон, надпись «взр. вещ.»
Ш 54°26.6’ Д 6°20.5’
Отм. Извещения мореплавателям. Выпуск 41. № 5322 (от 14 октября 2017 г.) Адм. 9956.41

согласно Извещению мореплавателям, Выпуск 51 №6719 , Адм. 9956.51 (от 23 декабря 2017 г.)
Нанести:
1. Светящий буй ВКR02 W1, стб, жчж, топовая фигура два конуса вершинами вместе, огонь БлОЧ(9)10с
Ш 53°58.80’ Д 6°23.35’
2. Светящий буй ВКR02 W2, стб, жчж, топовая фигура два конуса вершинами вместе, огонь БлЧ(9)15с
Ш 53°56.25’ Д 6°25.25’
3. Светящий буй ВКR02 S1, стб, жч, топовая фигура два конуса вершинами вниз, огонь БлОЧ(6)ДлПр10с
Ш 53°53.95’ Д 6°28.15’
4. Светящий буй ВКR02 S2, стб, жч, топовая фигура два конуса вершинами вниз, огонь БлЧ(6)ДлПр15с
Ш 53°54.9’ Д 6°32.9’
5. Светящий буй ВКR02 Е1, стб, чжч, топовая фигура два конуса основаниями вместе, огонь БлЧ(3)10с
Ш 53°58.65’ Д 6°37.95’
6. Светящий буй ВКR02 Е2, стб, чжч, топовая фигура два конуса основаниями вместе, огонь БлОЧ(3)5с
Ш 53°55.95’ Д 6°38.05’
7. Границу района, запретного для плавания (юго-западную), надпись «Ветровая эл.—ст. Боркум-Риффгрунд 2 (стр.)» между
Ш 54°01.0’ Д 6°26.4’
Ш 54°00.0’ Д 6°25.0’
Ш 53°57.9’ Д 6°25.0’
Ш 53°54.7’ Д 6°29.4’
Ш 53°55.6’ Д 6°36.6’
Ш 53°56.2’ Д 6°37.5’
Упразднить:
8. Светящий буй
Ш 53°57.75’ Д 6°37.60’
9. Светящий буй
Ш 63°66.1’ Д 6°36.7’
10. Светящий буй
Ш 63°66.1’ Д 6°32.7’
11. Светящий буй
Ш 53°58.35’ Д 6°29.00’

Как выбрать морскую навигационную карту?
