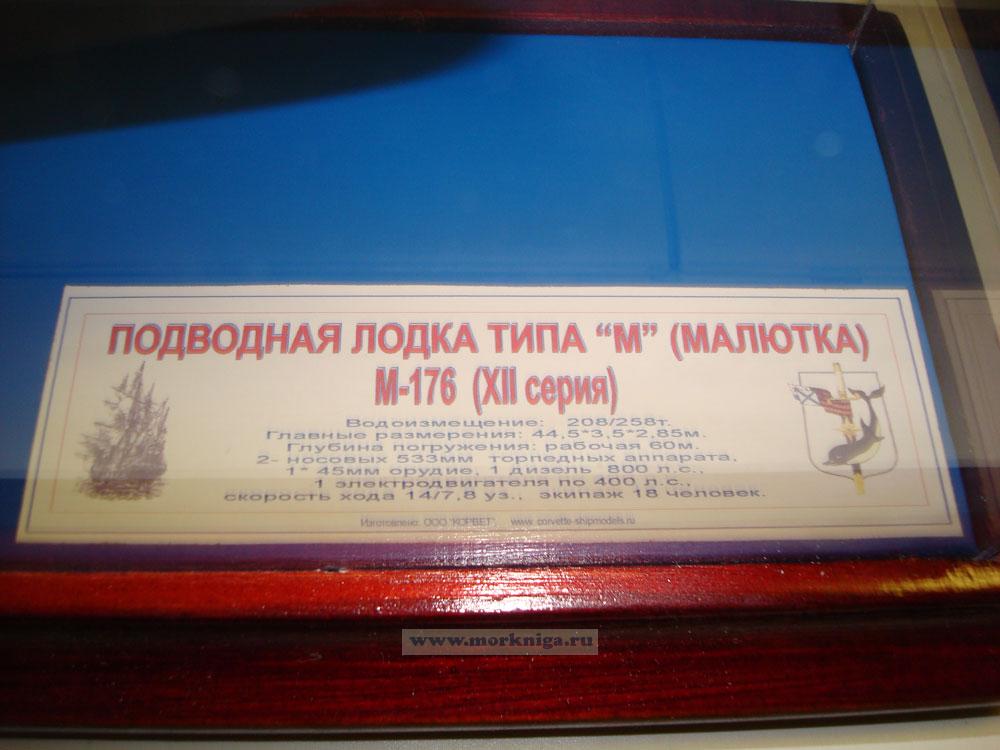

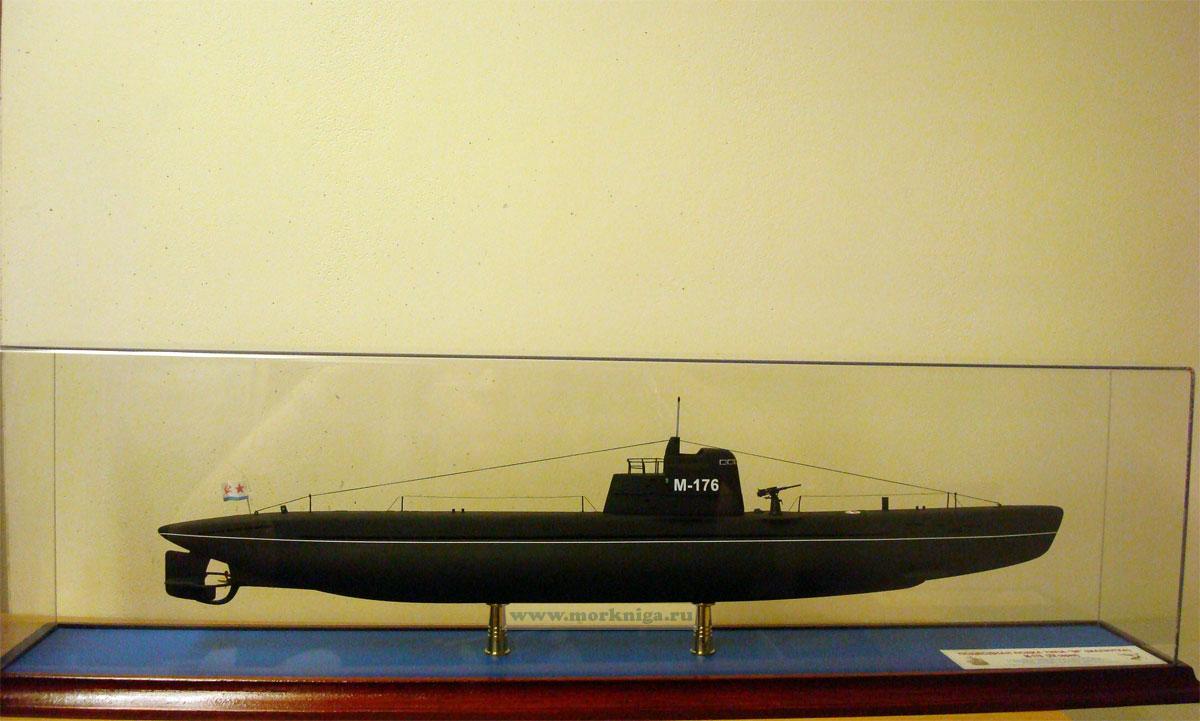

Макет дизельной подводной лодки типа "М" (Малютка) М-176 (XII серия) (Масштаб 1:300)

Модель закрыта сборным стеклянным колпаком 550*80*140 мм.

Из истории

История ПЛ типа "Малютка" начинается с 1932 г., когда конструктор А.Н.Асафов предложил строить такие ПЛ, которые можно было бы перевозить по железной дороге на Дальний Восток. Так появились ПЛ серии VI, затем серии VI -бис, но они имели ряд серьезных недостатков.

В 1935 г. конструкторы создали ПЛ прославленной серии XII. Главным конструктором ее был…
Пожелтевшая газетная бумага - вырезка из газеты "Ленинградская правда" за 4 апреля 1957 г. В ней заметка "Глубина - 600 метров" - о первом советском гидростате- аппарате для исследования морских глубин, по заказу ученых-ихтиологов спроектированном в ленинградском институте "Гипрорыбфлот".

Заметка появилась после беседы с главным конструктором гидростата инженером Петром Ивановичем Сердюком. Этот аппарат уже строился на Балтийском заводе. Рассчитанный на погружение до 600 метров, гидростат по форме напоминал увеличенную в сотни раз радиолампу. Наблюдатель внутри этой стальной "лампы" мог продолжительное время наблюдать глубоководных рыб, фотографировать их в свете мощного прожектора и фотовспышек, мог снимать кинокамерой все стадии работы трала. В общем, наука с помощью гидростата предстояло осветить десятки проблем, требовавших в те годы решения.
Охотно рассказывая о гидростате, главный конструктор аппарата Петр Иванович Сердюк уходил от моих вопросов о нем самом, о своем прошлом, о том, чем он занимался до прихода в "Гипрорыбфлот". Ответ на эти вопросы нашли через 20 лет среди документов рукописного фонда ЦВВМ, когда П.И.Сердюка уже не было в живых. Оказалось, что беседа была с главным конструктором самой удачной - XII серии знаменитых советских ПЛ типа "М". В 1957 г., спустя всего 12 лет после окончания войны, Петр Иванович не нашел возможности это сказать.

Петр Иванович Сердюк прожил сравнительно недолго, но оставил заметный след в летописи советского судостроения вообще и подводного в частности. Сердюк принадлежал к поколению, закалившемуся в огне Гражданской войны. Логика жизни вела таких людей в ряды борцов против интервентов и контрреволюции.
Трудовую жизнь Петр Сердюк начал рано. Еще в реальном училище, как он писал в биографии, "содержал себя уроками". Во время Первой Мировой войны его призвали, и он поступил в Морское инженерное училище. Во время Гражданской войны Сердюк на Волжской военной флотилии участвовал в вооружении и ремонте кораблей. В 1924 г. окончил кораблестроительный факультет.
Сначала на Черном море, а потом на Балтике Сердюк был старшим наблюдающим за проектированием и постройкой ПЛ. А потом и сам стал конструктором.
Первую его ПЛ утвердили, но в серию она на пошла, зато вторая -"Малютка", получившая официальное название "серия XII" и неофициальное - "сердючка, была запущена в серийное производство. К началу войны таких ПЛ было 28. Всей своей практической жизнью инженер Петр Иванович Сердюк был подготовлен к проектированию субмарин, и успех ПЛ серии XII, их отличные боевые качества - все это было закономерно.
… Свирепый шторм, разыгравшийся внезапно, - это случилось осенью 1941 г., - заставил командира ПЛ "С-102" дать радиограмму в штаб с просьбой разрешить укрыться от гигантских волн возле полуострова Рыбачий. Командующий СФ адмирал А.Г.Головко ответил поистине блистательно. Он радировал: "Малютки" находятся в море". Водоизмещение ПЛ типа "С" в три с лишним раза превосходило водоизмещение ПЛ типа "М". Своим ответом командующий как бы подтвердил превосходные качества ПЛ серии XII.
А боевые их возможности были также немалыми. Среди ПЛ серии XII были 2 Краснознаменные, 4 ПЛ стали гвардейскими, а одна - "М-172", которой командовал Герой Советского Союза И.И.Фисанович, имела орден Красного Знамени и называлась гвардейской.

Сохранились заметки очевидца первого погружения первой ПЛ типа "М":
"Во второй половине дня началось испытание системы погружения. Зрители наблюдали, как лодка поочередно погружала в воду то нос, то корму. Наконец, по мере окончания дифферентовки, когда уже и палуба скрылась под водой, а за нею и ограждение рубки, вначале исчезли блестящие медные поручни, а затем ничего не осталось на поверхности. Рабочий класс убедился, что действительно он своими руками сумел построить ПЛ, которая здесь , на их глазах, погрузилась с людьми, которые сейчас там, под водой, подписывают акты, подтверждающие этот факт. Это вызвало прилив радости. Раздалось громкое "ура" в честь рабочего класса - хозяина страны".Из характеристик, хранящихся в рукописном фонде ЦВИИ: "Инженер П.И.Сердюк работал в судостроительной промышленности, отличался конструкторской инициативностью и вложил в строительство ВМФ много энергии и сил с весьма реальными достижениями для флота. А.Редькин".
"Корабельный инженер П.И.Сердюк, являясь одним из немногих инженеров, специализировавшихся на проектировании и постройке ПЛ, принимал деятельное и самое близкое участие в строительстве советского подводного флота с самого его начала. Тов. Сердюк был первым старшим приемщиком промышленности на ПЛ, строившихся после Великой Октябрьской революции.
В этой должности он проработал 5 лет, затем под его руководством были выполнены проекты некоторых типов ПЛ, из которых серия была построена в большом количестве, эти ПЛ успешно вели боевые операции во время Великой Отечественной войны на всех действующих флотах. Инженер Сердюк разрешал технические задачи подводного флота с изысканием наиболее оптимальных конструктивных решений и отдал много сил и энергии делу строительства военно-морского флота". Инженер-контр-адмирал М.Рудницкий".

Выше приводились высказывания ветерана советского кораблестроения Н.С.Иссерлиса о некоторых конструкторах ПЛ. Член партии с 1928 г., Н.С.Иссерлис окончил водное отделение Московского института инженеров транспорта. В 1928 г. он пришел к Малинину. Работал в группе дизелистов. Знал близко многих видных конструкторов и, в частности, П.И.Сердюка: "Хорошо помню, как выглядел П.И.Сердюк.
Он был среднего роста, крепкого телосложения. Отличался ровным отношением к людям. Обладал незаурядными инженерными знаниями, никогда ими не бравировал, всегда находил повод, не ущемляя самолюбия помочь товарищу в работе, особенно в расчетах каких-либо устройств. Самую светлую память оставил по себе Петр Иванович".

О том, как перевозили ПЛ типа "М", вспоминал капитан 1 ранга в отставке Александр Владимирович Бук (его записки хранятся в ЦВММ): "В конце октября 1933 г. на родном заводе готовились в далеки путь к берегам Тихого океана. Производили некоторый профилактический демонтаж, чтобы несколько сгладить обводы корпуса, который предстояло упрятать в гигантский чехол, сжитый из мешковины. Стремясь предупредить возможные деформации магистралей, моряки рассоединяли трубопроводы на фланцах.
С осей снимались все рули и их ограждения, ограждение боевой рубки, срезан банкет вокруг нее, ослаблялись болты крепления газоводов. Под корпуса ПЛ подвели подкильные "полотенца", поскольку после выгрузки ампульных батарей ПЛ теряла положительную остойчивость и могла находиться на воде с помощью кранов на "полотенцах". Когда закончили демонтаж, все детали погрузили в вагоны, предварительно привязав бирки с названием ПЛ. 250-тонный кран поднял лодку из воды и установил ее на транспортер. Он представлял собой специальное сооружение, рассчитанное на длительный срок пребывания на нем ПЛ без каких-либо прогибов корпуса. На стальных балках транспортеров лежали деревянные5 "подушки", точно, совпадающие с обводами корпусов. Нос и корма крепились к продольным балкам транспортера стальными "полотенцами". Эшелон негабаритный, поэтому продвигался медленно. Спустя несколько недель ПЛ благополучно достигли берегов Тихого океана.

Тактико-технические элементы ПЛ типа "Малютка" серий VI и VI-бис позволяли использовать их для профессиональной подготовки личного экипажа в мирное время, но ограничивали возможности активного боевого применения. Требовалось создать малую торпедную ПЛ, также доступную для транспортирования в собранном виде железнодорожным транспортом, но более мореходную, с большей надводной и подводной скоростями, с увеличенной в 1,5 - 2 раза дальностью плавания (особенно экономической скоростью), т.е. способную действовать на большем удалении от своих баз.

Увеличение надводной скорости могло быть достигнуто прежде всего за счет существенного удлинения корпуса малой ПЛ. Однако было необходимо убедиться в возможности перевозки подобной ПЛ с сборном виде по железнодорожным магистралям страны.
С этой целью на плазе (специально оборудованный пол для вычерчивания в натуральную величину теоретического чертежа корабля) были изображены последовательные положения удлиненной ПЛ при движении ее на транспортере через закругления наименьшего радиуса и туннели. В итоге представилось возможным увеличить длину ПЛ на 20%, наибольший диаметр - на 10%, что увеличило водоизмещение ПЛ на 40%. Тем не менее даже при сохранении тех же двигателей, что стояли на ПЛ типа "М" серий VI и VI-бис, расчетная скорость нового варианта малой ПЛ возросла в надводном положении с 13 узлов до 14 уз, в подводном - с 7 до 7,8 уз. Этот вариант был разработан конструктором С.А.Базилевским и получил название "проект МБ" ("Малютка Базилевского"). Однако существенным недостатком проекта являлось большое смещение центра величины ПЛ в нос от миделя.
Возникла необходимость в таком смещении в нос и всего внутреннего оборудования ПЛ. В итоге, например, один ряд аккумуляторов носовой группы оказывался под кормовыми срезами торпедных аппаратов, что затрудняло их обслуживание.
Более удачный вариант, принятый для реализации, предложил сотрудник НИВК П.И.Сердюк (проект М-IV). Он и был назначен главным конструктором новой ПЛ типа "М" серии XII.

ПЛ серии XII, которых по-прежнему нередко продолжали называть "Малютками", были однокорпусными, цельносварными и одновальными. Ограниченный объем их прочного корпуса был разделен прочными переборками на 6 отсеков: первый - торпедный, второй- носовой аккумуляторный, третий - ЦА, четвертый - кормовой аккумуляторный, пятый - дизельный, шестой - электромоторный.
Для приема главного балласта предназначались 3 бортовые и 2 концевые цистерны. Палубных цистерн не было. Запас плавучести ПЛ составлял 25%. Кингстоны и клапаны вентиляции цистерн имели как дистанционные пневматические, так и ручные приводы.
Для погружения ПЛ требовалось 47 секунд. Продувание главного балласта осуществлялось с помощью дизеля. Установка дизельного двигателя "38-К-8" большей мощности позволила увеличить скорость до 14 узлов.
Аккумуляторная батарея состояла из двух групп по 56 элементов "МЛ-2". Аккумуляторные ямы закрывались разборными металлическими щитами.
Повысилась скрытность ПЛ. В подводном положении можно было осуществлять наблюдение в перископ не только из центрального поста, как в ПЛ типа "М", но и из рубки.
Головные ПЛ типа "М" серии XII были заложены:
Для КБФ 10 сентября 1936 г., ("М-87" после перевода на СФ стала называться "М-171"), для ЧФ - 26 июля 1937 г. ("М-57" после перевозки на ТОФ получила название "М-49").

Первая ПЛ вступила в строй КБФ 25 декабря 1937 г., вторая ПЛ вступила встрой ЧФ - 3 августа 1939 г.
Малые ПЛ типа "М" серии XIIели неоспоримые преимущества перед ПЛ типа "М" серий VI и VI-бис. Выросли их надводная и подводная скорости, дальность плавания полной скоростью в надводном и подводном положении в 1,5 раза, экономической скоростью в надводном положении -втрое, в подводном положении -вдвое.

ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ ПЛ ТИПА "М" СЕРИИ XII

Водоизмещение 208 т / 258 т
Длина 44,5 м
Ширина наибольшая 3,5 м
Осадка в надводном положении 2,85 м
Число и мощность главных дизельных двигателей 1 х 800 л.с.
Число и мощность главных электрических двигателей 1 х 400 л.с.
Скорость полная надводная 14 уз
Скорость полная подводная 7,8 уз
Дальность плавания полной скоростью 650 миль (8,0 уз)
Дальность плавания надводной экономической скоростью 3380 миль (8,6 уз)
Дальность плавания подводной экономической скоростью 108 миль (2,9 уз)
Автономность 10 суток
Рабочая глубина погружения 50 м
Предельная глубина погружения 60 м
Вооружение: 2 носовых ТА, общее число торпед - 2
Одно 45-мм орудие (195 снарядов)
Экипаж 18 человек
